Výrobcovia vlastných elektromechanických komponentov

V rozvíjajúcom sa prostredí priemyselnej automatizácie a správy napájania diskusia medzi polovodičovými a elektromechanickými spínacími technológiami naďalej vyvoláva značný záujem medzi inžiniermi a systémovými dizajnérmi. Zatiaľ čo polovodičové relé (SSR) získali popredné miesto v aplikáciách vyžadujúcich rýchle spínanie a predĺženú prevádzkovú životnosť, elektromechanické komponenty —najmä elektromechanické relé — si zachovávajú zreteľné výhody v scenároch vysokého zaťaženia, ktoré ich polovodičové náprotivky nemôžu ľahko replikovať.

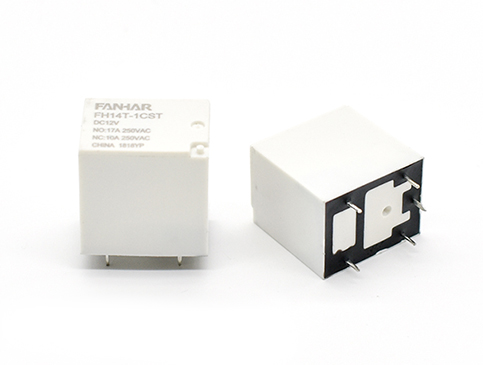

Elektromechanické relé fungujú na princípoch, ktoré zostali do značnej miery nezmenené od svojho vzniku, no naďalej ponúkajú jedinečné výhody v špecifických aplikačných oblastiach. Vo svojom jadre tieto zariadenia využívajú elektromagnetickú cievku na mechanické ovládanie spínacích kontaktov, čím sa vytvára fyzické oddelenie medzi riadiacim a zaťažovacím obvodom.

Galvanické oddelenie, ktoré zabezpečujú elektromechanické relé, predstavuje jeden z ich najdôležitejších atribútov v aplikáciách s vysokým zaťažením. Na rozdiel od polovodičových zariadení, ktoré sa spoliehajú na polovodičové prechody a prirodzene unikajú malé prúdy, elektromechanické relé ponúkajú úplná elektrická izolácia medzi vstupnými a výstupnými obvodmi. Táto charakteristika sa ukazuje ako nevyhnutná v priemyselných prostrediach, kde sú elektromagnetické rušenie (EMI) a napäťové prechody bežné.

Okrem toho charakteristiky prechodového odporu elektromechanických relé demonštrujú vynikajúci výkon vo vysokoprúdových aplikáciách. Zatiaľ čo SSR vykazujú pevný pokles napätia na svojich polovodičových spojoch - zvyčajne 1-2 volty - elektromechanické relé predstavujú minimálny odpor, keď sú zatvorené, často v rozsahu miliohmov. To v preklade znamená:

Fyzická robustnosť elektromechanických reléových kontaktov im tiež umožňuje odolávať nárazovým prúdom a nárazovým podmienkam, ktoré by ohrozili polovodičové zariadenia. Aplikácie spúšťania motora, napájanie transformátora a kapacitné spínanie záťaže predstavujú dočasné prúdové špičky, ktoré môžu niekoľkonásobne prekročiť nominálne hodnoty.

Aby sme plne ocenili trvalú nadradenosť elektromechanických relé v kontexte vysokého zaťaženia, systematické porovnanie s polovodičovými alternatívami sa ukázalo ako poučné.

Toto porovnanie ukazuje, že zatiaľ čo polovodičové relé vynikajú v aplikáciách vyžadujúcich časté spínanie a minimálnu údržbu, elektromechanické komponenty zachovať rozhodujúce výhody v scenároch charakterizovaných vysoké prúdové zaťaženie , drsné elektrické prostredie , a prísne požiadavky na izoláciu .

Rozdiel v tepelnom výkone sa stáva obzvlášť významným v priemyselných aplikáciách s vysokým zaťažením. Polovodičové relé rozptyľujú energiu úmerne ich zaťažovaciemu prúdu a inherentnému poklesu napätia, čo si vyžaduje značné odvádzanie tepla a ventiláciu. Elektromechanické relé, naopak, generujú minimálne teplo počas prevádzky v ustálenom stave, čím zjednodušujú konštrukciu krytu a znižujú zaťaženie chladiaceho systému.

Špecifické priemyselné sektory sa naďalej spoliehajú prevažne na elektromechanickú spínaciu technológiu, ktorá je poháňaná prevádzkovými požiadavkami, ktoré sú v súlade s vlastnými schopnosťami týchto zariadení.

Elektrické aplikácie predstavujú primárnu doménu, kde si elektromechanické relé udržujú nespornú dominanciu. Funkcie spínania stredného napätia, ochranného relé a izolácie siete vyžadujú absolútnu spoľahlivosť a jasné prerušenie obvodu, ktoré môžu poskytnúť iba fyzické kontakty.

Vo fotovoltaických energetických systémoch a infraštruktúre nabíjania elektrických vozidiel slúžia elektromechanické relé kritickým funkciám pri jednosmernej izolácii a bezpečnostnom odpojení. Vysoké napätia prítomné v týchto nových energetických aplikáciách – často presahujúce 1000 V DC – výrazne namáhajú polovodičové zariadenia.

Zhejiang Fanhar Electronics Co., Ltd. vyvinula špecializované reléové produkty špecificky zamerané na tieto náročné aplikácie, pričom využila svoje rozsiahle skúsenosti elektromechanické komponenty výrobu tak, aby spĺňala prísne normy bezpečnosti a spoľahlivosti.

Aplikácie spúšťania a ochrany motora predstavujú elektrické namáhanie, ktoré uprednostňuje elektromechanické riešenia spínania. Nábehové prúdy spojené so štartovaním indukčného motora – zvyčajne šesť až osemnásobok nominálneho prúdu pri plnom zaťažení – presahujú nárazové hodnoty väčšiny polovodičových zariadení.

Okrem toho funkcie ochrany proti preťaženiu integrované do elektromechanických motorových štartérov poskytujú možnosti tepelného modelovania, ktoré sa polovodičové riešenia snažia efektívne replikovať.

Aplikácie, kde musia byť poruchové režimy predvídateľné a bezpečné, uprednostňujú elektromechanické relé kvôli ich deterministickému správaniu. Na rozdiel od polovodičových zariadení, ktoré môžu zlyhať v skratových alebo čiastočne vodivých stavoch, elektromechanické relé zvyčajne zlyhajú pri otvorení, keď dôjde k erózii kontaktu - režim zlyhania, ktorý je okamžite zistiteľný a vo všeobecnosti bezpečný.

Spoľahlivé nasadenie elektromechanických relé vo vysoko zaťažených aplikáciách kriticky závisí od komplexného overenia pomocou vhodných nástroje na meranie obvodov . Tieto prístroje umožňujú inžinierom overiť výkon relé v skutočných prevádzkových podmienkach a zistiť degradáciu skôr, ako dôjde k funkčnej poruche.

Meranie prechodového odporu predstavuje základný diagnostický postup. Vo vysokoprúdových aplikáciách dokonca aj mierne zvýšenie kontaktného odporu vytvára významné dodatočné teplo, urýchľuje zhoršovanie a potenciálne vytvára podmienky tepelného úniku.

Časová analýza predstavuje ďalšiu základnú oblasť merania. Elektromechanické relé vykazujú špecifické prevádzkové a uvoľňovacie časy, ktoré ovplyvňujú koordináciu systému a selektivitu ochrany. V komplexe priemyselné komponenty systémy zahŕňajúce viacnásobné spínacie stupne, presné overenie časovania zabraňuje pretekaniu.

Súčasné nástroje na meranie obvodov čoraz viac začleňujú funkcie pripojenia, ktoré umožňujú integráciu s priemyselným internetom vecí a platformami prediktívnej údržby. Inteligentné relé vybavené vstavanými snímačmi poskytujú nepretržité monitorovanie:

Zhejiang Fanhar Electronics Co., Ltd. udržiava pokročilé testovacie laboratóriá vybavené komplexnými nástroje na meranie obvodov overiť výkonnosť produktu počas vývoja a výroby. Ich protokoly na zabezpečenie kvality zahŕňajú 100% testovanie kritických parametrov, ako je prechodový odpor, dielektrická pevnosť a časovacie charakteristiky.

Elektromechanické relé fungujú ako integrálne prvky v rámci širších systémov priemyselné komponenty , a their selection must account for compatibility with associated equipment and availability through reliable supply channels.

Priemyselné normy ako IEC 61810 pre elektromechanické relé definujú rozmerové obálky, konfigurácie svoriek a výkonové hodnotenia, ktoré umožňujú výmenu medzi kvalifikovanými výrobcami. Táto štandardizácia prináša výhody návrhárom systému tým, že:

Spoľahlivosť dodávateľského reťazca elektromechanické komponenty si získala zvýšenú pozornosť po nedávnych globálnych rozvratoch. Na rozdiel od polovodičových zariadení, ktoré závisia od špecializovanej výrobnej kapacity doštičiek, elektromechanické relé využívajú výrobné procesy, ktoré sú menej citlivé na geografickú koncentráciu.

Požiadavky na certifikáciu kvality a sledovateľnosť na priemyselných trhoch vyžadujú, aby dodávatelia relé udržiavali robustné systémy riadenia kvality. Medzinárodné normy vrátane:

Zhejiang Fanhar Electronics Co., Ltd. prevádzkuje 30 plne automatizovaných výrobných liniek, na ktorých pracuje takmer 500 odborných zamestnancov. Ich produkty získali autoritatívne certifikácie vrátane UL, TUV a CQC, plne vyhovujúce smerniciam EU ROHS/REACH a slúžia popredným priemyselným spoločnostiam v oblasti inteligentných domácností, priemyselného riadenia, novej energie a aplikácií na meranie spotreby energie s 98% spokojnosťou s dodávkami.

Zatiaľ čo elektromechanické relé si zachovávajú zavedené výhody v aplikáciách s vysokým zaťažením, neustále zdokonaľovanie dizajnu a materiálov udržuje ich konkurencieschopnosť voči novým alternatívam.

Veda o kontaktných materiáloch predstavuje primárnu oblasť inovácií. Tradičné kontaktné zliatiny na báze striebra boli doplnené o pokročilé kompozície obsahujúce žiaruvzdorné kovy a prvky vzácnych zemín na zlepšenie odolnosti voči zváraniu, erózii a oxidácii.

Optimalizácia magnetického systému prostredníctvom výpočtového modelovania a pokročilých materiálov znižuje spotrebu energie cievky a zlepšuje spoľahlivosť ovládania. Návrhy blokovacích relé riešia otázky energetickej účinnosti a zároveň zachovávajú elektromechanické výhody.

Integrácia elektromechanických a elektronických technológií do návrhov hybridných relé sa pokúša zachytiť výhody oboch prístupov. Tieto zariadenia využívajú polovodičové prvky na potlačenie oblúka a obmedzenie prúdu počas spínacích prechodov, pričom sa spoliehajú na mechanické kontakty na vedenie v ustálenom stave.

Zhejiang Fanhar Electronics Co., Ltd. investuje 6%-8% ročného obratu do výskumu a vývoja, pričom si udržiava uznanie ako National High-Tech Enterprise and Provincial R&D Center s viac ako 40 národnými patentmi. Spoločnosť pokračuje v rozširovaní výrobnej kapacity a prehlbovaní prítomnosti na novom energetickom trhu.

Pretrvávanie elektromechanických relé vo vysoko zaťažených priemyselných aplikáciách pramení zo základných fyzikálnych vlastností, ktoré polovodičové technológie nedokážu replikovať:

Zatiaľ čo spínanie polovodičov neustále napreduje, elektromechanické relé si zachováva rozhodujúce výhody v scenároch zahŕňajúcich značné prúdy, drsné elektrické prostredia a funkcie kritické z hľadiska bezpečnosti.

Spoľahlivé nasadenie týchto zariadení závisí od dôsledného overenia pomocou vhodných nástroje na meranie obvodov , premyslená integrácia v rámci komplementárnych systémov priemyselné komponenty , a sourcing from manufacturers maintaining robust quality systems and supply chain resilience.

Prevádzková životnosť sa výrazne líši v závislosti od charakteristík zaťaženia, frekvencie spínania a podmienok prostredia. Pri odporovej záťaži pri menovitom prúde môžu kvalitné relé dosiahnuť milióny prevádzkových cyklov. Indukčné alebo kapacitné záťaže však toto číslo podstatne znižujú. Správne zníženie výkonu a pravidelná údržba pomocou vhodného nástroje na meranie obvodov môže výrazne predĺžiť životnosť.

Výber vyžaduje vyhodnotenie:

Elektromechanické relé vo všeobecnosti prevládajú vo vysokoprúdových aplikáciách, kde je povinné úplné galvanické oddelenie.

Protokoly údržby by mali obsahovať:

Áno, špecializované elektromechanické relé sú vyslovene navrhnuté pre tieto náročné aplikácie. Vysoké jednosmerné napätie prítomné vo fotovoltaických poliach a infraštruktúre nabíjania elektromobilov výrazne zaťažuje spínacie komponenty. Výrobcovia vrátane Zhejiang Fanhar Electronics Co., Ltd. ponúka produkty špeciálne navrhnuté pre nové energetické aplikácie.

Extrémne teploty, vlhkosť, vibrácie a kontaminácia ovplyvňujú výkon relé. Výber relé s vhodnými environmentálnymi hodnoteniami, implementácia ochranných krytov a dodržiavanie pokynov výrobcu na zníženie výkonu zmierňuje tieto účinky.
