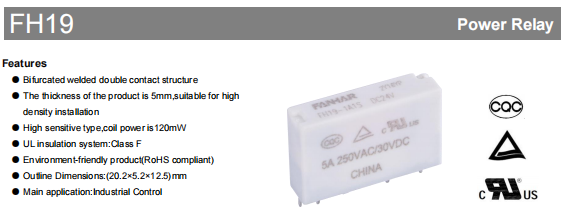

Priemyselné relé FH19

V oblasti priemyselnej automatizácie, riadenia výkonu a dizajnu kompaktných zariadení sú optimalizácia priestoru a spoľahlivosť večnými snahami. Relé série FH19 je určené na riešenie týchto základných potrieb. Ako ultratenké PCB relé s hrúbkou iba 5 mm úspešne integruje vysoký výkon, dlhú životnosť a možnosť montáže s vysokou hustotou, čo z neho robí ideálnu voľbu pre inžinierov v scenároch s obmedzeným priestorom. Tento článok bude skúmať konštrukčné funkcie, technické výhody a rôzne aplikácie FH19 a ponúka dôkladný výber a odporúčania pre aplikácie.

Prelomový dizajn a štrukturálne výhody

Extrémne kompaktná fyzická štruktúra

FH19 meria 20,2 × 5,2 × 12,5 mm. Jeho tenký profil – najmä jeho hrúbka 5 mm – umožňuje vertikálne stohovanie alebo usporiadanie s vysokou hustotou v konfigurácii vedľa seba, čo výrazne šetrí miesto na doske plošných spojov. Kompaktné aplikácie, ako sú základné dosky priemyselného riadenia, moduly PLC, komunikačné zariadenia a inteligentné zariadenia, sú ideálnymi kandidátmi na tento optimálne navrhnutý produkt.

Inovatívny dvojkontaktný proces zvárania

Využíva konfiguráciu rozvetveného zváraného dvojitého kontaktu. Táto konštrukcia využíva dva paralelné kontaktné body na distribúciu prúdu, čím sa znižuje prechodový odpor a výrazne sa zvyšuje spoľahlivosť a stabilita kontaktu. Aj keď je jeden kontaktný bod narušený v dôsledku mikrovibrácií alebo kontaminácie, druhý zaisťuje kontinuitu obvodu, čím sa výrazne zvyšuje odolnosť voči poruchám v náročných priemyselných prostrediach.

Výber ekologických a bezpečných materiálov

Súlad so životným prostredím: Celá séria je v súlade so smernicou RoHS, nepoužíva žiadne nebezpečné látky a spĺňa globálne trendy ekologickej výroby.

Kontaktný materiál: Používa zliatinu striebra a niklu (AgNi). Tým sa zachováva vynikajúca vodivosť striebra, zatiaľ čo začlenenie niklu zlepšuje odolnosť proti erózii oblúkom a mechanickú robustnosť, čím sa predlžuje elektrická životnosť.

Izolačný systém: Obsahuje izolačný systém UL triedy F (155 °C), ktorý zaisťuje elektrickú izoláciu a bezpečnostnú rezervu aj v prostredí s vysokou teplotou.

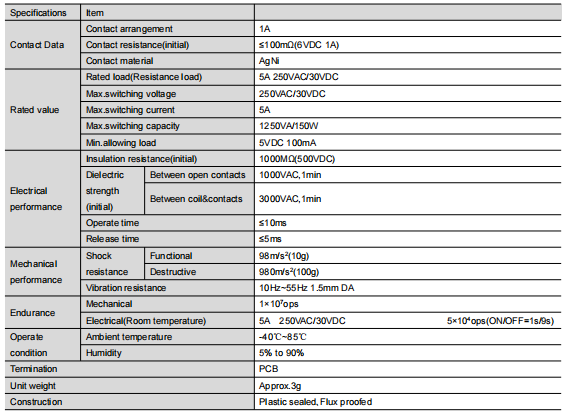

Hĺbková analýza základných parametrov výkonu

Elektrický výkon: Stabilné, spoľahlivé a výkonné spínanie

Menovité zaťaženie: 5A @ 250VAC / 30VDC

Max. Spínací výkon: 1250VA / 150W

Kontaktný odpor: ≤100 mΩ (počiatočný)

Izolačný odpor: ≥1000MΩ (500VDC)

Dielektrická pevnosť: 3000 VAC po dobu 1 minúty (medzi otvorenými kontaktmi a medzi cievkou a kontaktmi)

Čas prevádzky/uvoľnenia: ≤ 10 ms / ≤ 5 ms

Mechanická a environmentálna odolnosť: Vyrobené pre priemyselné prostredie

Mechanická životnosť: Schopný až 10 miliónov operácií, ideálne na časté prepínanie.

Elektrická životnosť: Špecifikovaná záťaž zaručuje spoľahlivý výkon (pozri "Krivku výdrže" v údajovom liste).

Prispôsobivosť k prostrediu: Rozsah prevádzkových teplôt od -40 °C do 85 °C a rozsah vlhkosti od 5 % do 90 %, vhodné pre rôzne podnebie.

Odolnosť voči vibráciám a otrasom: Vynikajúca odolnosť voči vibráciám (10-55 Hz) a otrasom (980 m/s²), ideálna pre zariadenia s mechanickými vibráciami, ako sú obrábacie stroje a vozidlá.

Sprievodca konfiguráciou a výberom flexibilnej cievky

FH19 má dva typy napájania cievky. Má tiež osem spoločných napätí. To poskytuje dizajnérom výraznú všestrannosť.

Dôležitá poznámka: Technický list podrobne špecifikuje charakteristiky "Prevádzkové napätie" a "Uvoľňovacie napätie". Dizajn, materiály a výrobný proces modelu FH19 dodržiavajú prísne bezpečnostné normy, ako to naznačujú certifikácie. Používatelia ho môžu bezpečne začleniť do aplikácií vyžadujúcich zhodu s exportom alebo výnimočnú spoľahlivosť.

Výber balíka: Zodpovedajúce prostrediu vašej aplikácie

FH19 ponúka dve kľúčové možnosti balíka na riešenie rôznych environmentálnych problémov:

Typ s ochranou proti toku:

Vlastnosť: Odoláva slabo korozívnym zvyškom po spájkovaní.

Odporúča sa pre: Udržiavanie hygienických vnútorných nastavení vrátane zariadení dátového centra, komunikačných zariadení a laboratórnych prístrojov.

Typ s plastovým tesnením:

Vlastnosť: Plne utesnená konštrukcia účinne zabraňuje vstupu prachu, vlhkosti a korozívnych plynov (napr. H2S, SO2) do relé.

Odporúča sa pre: Priemyselné miesta, vonkajšie zariadenia, prostredia s chemickými plynmi, ako sú továrenské dielne, riadiace skrine, systémy dopravnej signalizácie a poľnohospodárske stroje.

Výber nevhodného balenia môže viesť k vnútornej korózii, kontaktnej oxidácii a predčasnému zlyhaniu.

Typické aplikačné scenáre

Využitím svojich komplexných výhod vyniká FH19 v nasledujúcich oblastiach:

Priemyselná automatizácia: PLC I/O moduly, senzorové rozhranie, malé riadenie motora.

Správa energie: Inteligentné merače, riadiace obvody fotovoltaických invertorov a riadiace moduly nabíjacích staníc.

Automatizácia budov: Inteligentné riadenie osvetlenia, riadenie systému HVAC, bezpečnostné systémy.

Komunikačné vybavenie: Smerovanie signálu v sieťových prepínačoch, smerovačoch a základňových staniciach.

Domáce spotrebiče a spotrebná elektronika: Riadiace dosky pre špičkové spotrebiče, inteligentné domáce rozbočovače.

Bezpečnostné certifikácie a zabezpečenie kvality

FH19 získal množstvo prestížnych svetových a domácich certifikácií, ktoré slúžia ako hlavné potvrdenie jeho kvality a bezpečnosti.

UL / C-UL (USA/Kanada): Číslo súboru E475405

TÜV (Nemecko): Číslo spisu R 50565678

CQC (Čína): Certifikát č. CQC22002370207

Certifikáty naznačujú, že dizajn, materiály a výrobný proces FH19 dodržiavajú prísne bezpečnostné normy. Používatelia ho môžu bezpečne zahrnúť do aplikácií, ktoré si vyžadujú súlad s exportom alebo výnimočnú spoľahlivosť.

Zhrnutie kľúčových bodov výberu a použitia

Určenie záťaže: Identifikujte typ záťaže (odporová, indukčná, lampa), prúd a napätie, aby ste sa uistili, že sú v rámci menovitého rozsahu FH19.

Výber cievky: Vyberte variant Standard alebo High Power a príslušnú špecifikáciu napätia podľa napájacieho napätia a požiadaviek vášho systému.

Určite balenie: Voľba medzi Flux Proofed alebo Plastic Sealed by mala byť urobená na základe aplikačného prostredia. To je nevyhnutné na zabezpečenie dlhodobej spoľahlivosti.

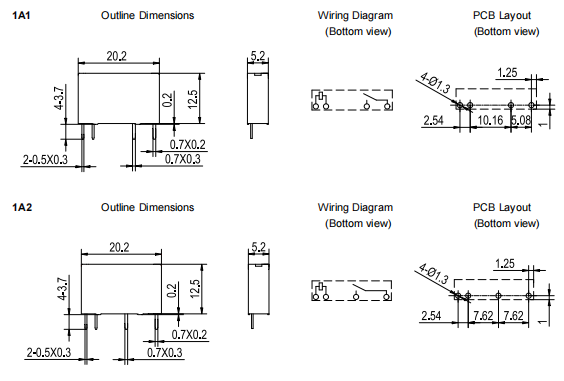

Potvrďte Pinout: Pozrite si schému plošného spoja (1A1 alebo 1A2), aby ste zaistili kompatibilitu s rozložením dosky plošných spojov.

Navrhnite hnací obvod: Uistite sa, že pre cievku relé je k dispozícii stabilný a dostatočný budiaci prúd. Zvážte použitie spätnej diódy na ochranu hnacieho zariadenia.

Záver

FH19 je skonštruované riešenie, ktoré je navrhnuté tak, aby riešilo výzvy, ktoré predstavuje moderný elektronický dizajn s vysokou hustotou a vysokou spoľahlivosťou.

Integruje kompaktnú veľkosť, spoľahlivosť s dvoma kontaktmi, prispôsobivosť k životnému prostrediu a rozsiahle certifikácie, čo poskytuje inžinierom solídnu a spoľahlivú základnú podporu komponentov pre inovácie v priemyselnom riadení, energetickom manažmente a inteligentných zariadeniach.

Pri výbere relé choďte nad rámec jednoduchého porovnávania parametrov. Z hľadiska spoľahlivosti systému, nákladov na životný cyklus a vhodnosti pre životné prostredie je FH19 nepochybne preferovanou možnosťou a zaslúži si hĺbkové posúdenie.
