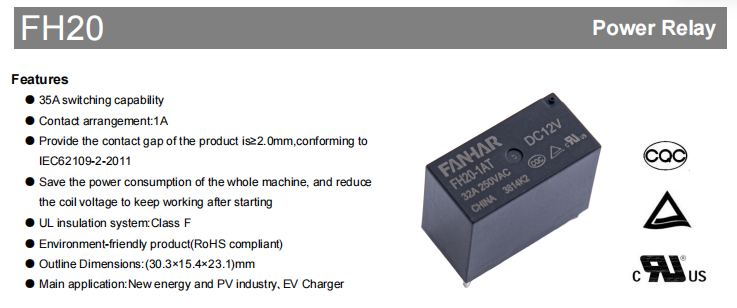

Nové energetické relé série FH20: Vysoko spoľahlivé spínacie riešenie pre nové zariadenia na energiu a nabíjanie

Hlavné výhody: Bezpečné, efektívne a tepelne odolné

Primeraná kontaktná medzera na splnenie bezpečnostných noriem pre fotovoltaiku

Medzera kontaktov po otvorení relé priamo ovplyvňuje bezpečnosť izolácie. Séria FH20 má medzeru medzi kontaktmi ≥ 2,0 mm, čo je plne v súlade s normou IEC 62109-2-2011 „Bezpečnostné požiadavky na meniče energie na použitie vo fotovoltaických energetických systémoch“. Pre fotovoltaické invertory je táto norma povinná. Medzera 2,0 mm zaisťuje efektívne prerušenie oblúka aj v podmienkach prepätia, čím chráni obvody po prúde a bezpečnosť obsluhy.

Zníženie napätia po štarte, čím sa výrazne zníži spotreba energie systému

FH20 využíva pracovnú stratégiu, ktorá znižuje napätie cievky po počiatočnom odberehore. Akonáhle je relé zatvorené, na udržanie stavu kontaktu je potrebné len nižšie napätie cievky, čo podstatne znižuje spotrebu energie cievky v porovnaní s nepretržitým plnýmnapäťový pohon. Napríklad pri 12 V modeli je prídržný výkon oveľa nižší ako 1 400 mW požadovaných na zber. Táto funkcia je výhodná najmä pre nabíjačky a invertory, ktoré vyžadujú dlhý pohotovostný režim alebo nepretržitú prevádzku, čím účinne znižuje nárast teploty systému a straty energie.

Izolačný systém UL triedy F pre vyššiu teplotnú toleranciu

Tepelná odolnosť izolačného systému určuje životnosť relé v podmienkach vysokej teploty. Séria FH20 používa izolačný systém triedy F uznávaný UL, ktorý umožňuje maximálne zahriatie cievkybodová teplota o 155 °C – 25 °C vyššia ako bežná trieda B (130 °C). To znamená, že pri teplote okolia 85 °C má relé stále dostatočnú tepelnú rezervu, vďaka čomu je obzvlášť vhodné pre zariadenia inštalované v uzavretých, slabo vetraných alebo vonkajších prostrediach s vysokou teplotou.

Materiály šetrné k životnému prostrediu, v súlade s RoHS

Od kontaktov až po kryt, výrobok používa materiály, ktoré spĺňajú požiadavky RoHS, bez olova, ortuti, šesťmocného chrómu a iných nebezpečných látok, ktoré zaisťujú bariérubezplatný vývoz do regiónov s prísnymi environmentálnymi predpismi, ako je napríklad EÚ.

Zaťažiteľnosť a elektrické parametre

Séria FH20 využíva usporiadanie kontaktov 1A (jednopólový jednocestný, normálne otvorený) s kontaktným materiálom AgSnO₂ (oxid cínu striebra). Tento materiál ponúka vynikajúcu odolnosť proti zváraniu a erózii oblúkom, vďaka čomu je obzvlášť vhodný na časté spínanie vysokoprúdových odporových záťaží.

Hlavné elektrické parametre sú zhrnuté v tabuľke nižšie:

Nízky prechodový odpor zaisťuje minimálnu stratu vedenia, zatiaľ čo vysoká dielektrická pevnosť poskytuje dostatočnú bezpečnostnú rezervu pre izoláciu vysokého nízkeho napätia. Časy prevádzky a uvoľnenia spĺňajú požiadavky na rýchlosť odozvy väčšiny aplikácií priemyselného riadenia a výkonovej elektroniky.

Špecifikácie cievky a sprievodca výberom

FH20 ponúka viacero štandardných napätí cievky od 5 V do 24 V, všetky s menovitým výkonom 1400 mW. Kľúčové elektrické parametre pre bežne používané modely sú zhrnuté nižšie pre rýchle prispôsobenie riadiacemu napätiu vášho systému:

Tip na výber : Prevádzkové napätie je minimálne požadované pre spoľahlivé snímanie; napätie pohonu by malo byť navrhnuté tak, aby nekleslo pod túto hodnotu. Uvoľňovacie napätie určuje citlivosť na poklesmimo pri vypnutí. Ak je mimoriadne nízka spotreba energie kritická, môže sa zvoliť vyššie napätie cievky (napr. 24 V), pretože jej prevádzkový prúd je nižší, a v kombinácii s funkciou podržania po štarte možno ďalej znížiť celkovú spotrebu energie.

Mechanická odolnosť a prispôsobivosť k životnému prostrediu

Nové energetické zariadenia často čelia vibráciám, nárazom a veľkým zmenám teploty. Séria FH20 vyniká mechanickým výkonom:

Odolnosť voči otrasom : Funkčný náraz až do 196 m/s² (20 g), deštruktívny náraz až do 980 m/s² (100 g), dostatočný na to, aby odolal náhodným nárazom počas prepravy a inštalácie.

Odolnosť voči vibráciám : 10 Hz ~ 55 Hz pri amplitúde 1,5 mm, čo zaisťuje stabilnú prevádzku v blízkosti zdrojov vibrácií, ako sú ventilátory a kompresory.

Rozsah prevádzkových teplôt : -40 °C ~ 85 °C, pokrývajúce vonkajšie podmienky vo väčšine oblastí Číny; tolerancia vlhkosti od 5 % do 85 % pre vlhké prostredie.

Pokiaľ ide o výdrž, mechanická životnosť je 2 × 10⁵ operácií, zatiaľ čo elektrická životnosť (odporová záťaž, 32 A 250 VAC, ON/OFF = 1 s / 9 s) dosahuje 3 × 10⁴ operácií, čo uspokojí niekoľko rokov bežného používania v nabíjačkách, meničoch a podobných zariadeniach.

Štýly krytu a výber prostredia

FH20 je k dispozícii v dvoch typoch vnútornej ochrany, ktoré vám umožňujú vybrať si podľa čistoty skutočného pracovného prostredia:

Typ odolný voči toku : Vhodné pre čisté vnútorné prostredie bez korozívnych plynov (H₂S, SO₂, NO₂ atď.) a vodivého prachu. Tento typ zabraňuje prenikaniu taviva počas spájkovania a ponúka cenové výhody.

Plastový zapečatený typ : Odporúča sa pre nečisté prostredia, ktoré môžu obsahovať korozívne plyny alebo prach, ako sú priemyselné areály alebo vonkajšie skrine. Utesnená konštrukcia účinnejšie izoluje vonkajšie nečistoty a zaisťuje dlhú životnosťtermín nízky prechodový odpor.

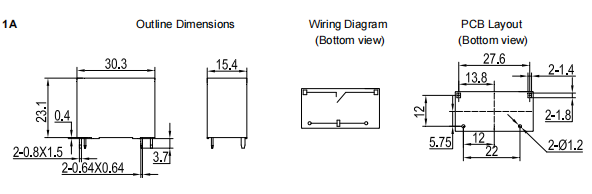

Oba typy majú rovnaké vonkajšie rozmery: 30,3 mm (D) × 15,4 mm (Š) × 23,1 mm (V). Sú určené pre štandardnú montáž na kolíky PCB a vážia približne 20,7 g. Tolerancie rozloženia dosky plošných spojov by sa mali riadiť v rozmedzí ±0,1 mm; pre tolerancie obrysových rozmerov si pozrite podrobné poznámky v údajovom liste.

Medzinárodné schválenia v skratke

Séria FH20 získala potrebné bezpečnostné certifikácie pre hlavné globálne trhy, čo uľahčuje export vašich konečných produktov:

Všetky tri certifikácie používajú kontakty AgSnO₂ a pokrývajú nepretržité 32 A aj maximálne 35 A pri teplotnej triede 85 °C, čím zaisťujú zhodu v extrémnych prevádzkových podmienkach.
