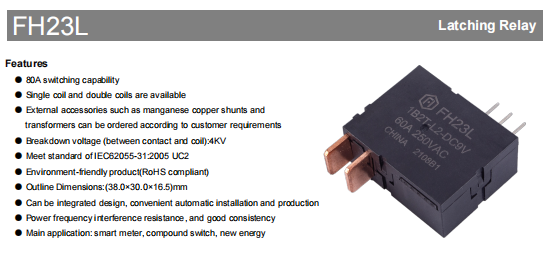

The FH23L je vysoký výkon elektrické blokovacie relé navrhnuté pre inteligentné merače, zložené spínače a nové energetické aplikácie. Vďaka výkonnej spínacej kapacite 80A a vynikajúcemu elektrickému výkonu si FH23L udržuje stabilnú prevádzku v drsnom prostredí a spĺňa požiadavky normy IEC62055-31:2005 UC2.

Hlavné výhody

Energetická účinnosť: Konštrukcia magnetického uchytenia vyžaduje elektrickú energiu iba počas spínacieho stavu, čím sa výrazne znižuje spotreba energie

Ultra zaťaženie: maximálny spínací prúd 80A, spínacia kapacita 15 000 VA, spĺňa vysoké nároky na energiu

Dlhá životnosť: Mechanická životnosť až 100 000 cyklov, elektrická životnosť 5 000 cyklov (norma UC2)

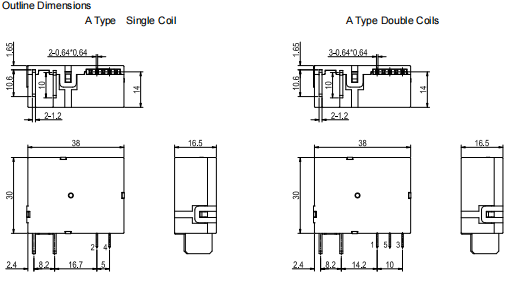

Kompaktný dizajn: Kompaktná veľkosť 38,0 x 30,0 x 16,5 mm, jednoduchá na automatizáciu Inštalácia

Environmentálna zhoda: Ekologický produkt v súlade s RoHS

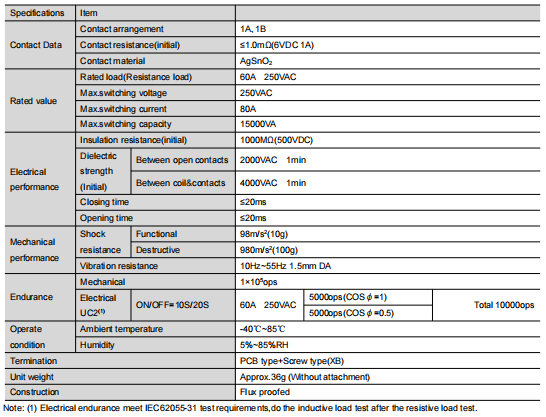

Najdôležitejšie technické parametre

Elektrické charakteristiky

Kontaktný odpor: ≤1,0 mΩ (počiatočná hodnota)

Izolačný odpor: 1000MΩ (500VDC)

Odolné napätie: 2000VAC (1 minúta)

Čas prepnutia: ≤20 ms (zatvorenie/odpojenie)

Prispôsobenie sa životnému prostrediu

Prevádzková teplota: -40℃~85℃ Široký teplotný rozsah

Rozsah vlhkosti: 5 % ~ 85 % RH

Odolnosť voči vibráciám: 10Hz~55Hz, amplitúda 1,5mm

Odolnosť proti nárazu: funkčná 98 m/s² (10 g), deštruktívna 980 m/s² (100 g)

Všestranné konfigurácie

FH23L poskytuje flexibilné možnosti konfigurácie, aby vyhovovali potrebám rôznych aplikácií:

Možnosti typu cievky

Verzia Single Coil: úspora miesta, zjednodušenie zapojenia

Verzia Dual Coil: nezávislé ovládanie otvárania a zatvárania, spoľahlivejšia prevádzka Spoľahlivá

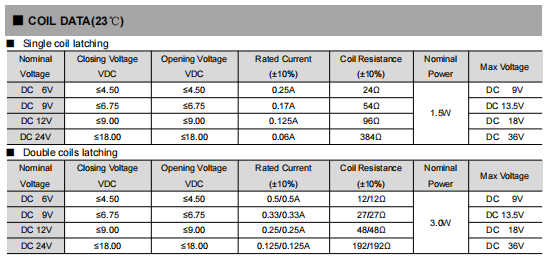

Špecifikácia napätia

Podporuje rôzne jednosmerné napätia: 6V/9V/12V/24V, každá špecifikácia napätia poskytuje podrobné parametre blokovacieho/uvoľňovacieho napätia

Voliteľné príslušenstvo

Externé príslušenstvo ako mangánovo-medené bočníky a transformátory sú dostupné podľa požiadaviek zákazníka

Typické scenáre aplikácie

Inteligentný merací systém: presné ovládanie, prevádzka s nízkou spotrebou energie

Nové energetické vybavenie: solárne invertory, systém riadenia veternej energie

Kompozitné spínacie zariadenie: vysoká spoľahlivosť Spínanie okruhov

Inteligentný domáci systém: montáž na DIN lištu, úspora miesta

Odporúčania pre inštaláciu a používanie

Odporúčané hnacie napätie je 1~1,5-násobok menovitého napätia

Šírka impulzu ≥50 ms, vyhnite sa dlhšiemu napájaniu (viac ako 1 minútu)

Pre záťažové svorky sa odporúča bodové spájkovanie, vyhnite sa spájkovaniu pretavením alebo vlnovému spájkovaniu

Pred použitím skontrolujte stav relé a v prípade potreby ich resetujte

Prispôsobená služba

FH23L podporuje personalizované prispôsobenie, vrátane materiálu kontaktu, typu montáže PCB, konfigurácie cievky atď. Náš inžiniersky tím vám môže poskytnúť profesionálnu technickú podporu a riešenia.

Kontaktujte nás ešte dnes pre optimálnu konfiguráciu elektrických blokovacích relé FH23L, ktoré poskytujú spoľahlivé riešenia spínania pre váš inteligentný elektromer a nové energetické projekty!

Blokovacie relé FH23L poskytuje vysokovýkonné spínanie s kapacitou 80 A a menovitým výkonom 15 000 VA s energeticky efektívnou prevádzkou (nulový výkon v ustálenom stave) a predĺženou životnosťou (100 000 mechanických operácií). Jeho kompaktný dizajn 38 × 30 × 16,5 mm odoláva extrémnym teplotám (-40 ℃ až 85 ℃), vďaka čomu je ideálny pre inteligentné merače, systémy obnoviteľnej energie a priemyselnú automatizáciu. Toto relé s certifikáciou ISO, ktoré je v súlade s RoHS a ktoré je k dispozícii v konfiguráciách s jednou/dvojitou cievkou (6-24 V jednosmerný prúd) s voliteľným príslušenstvom, ponúka spoľahlivé ovládanie napájania.
