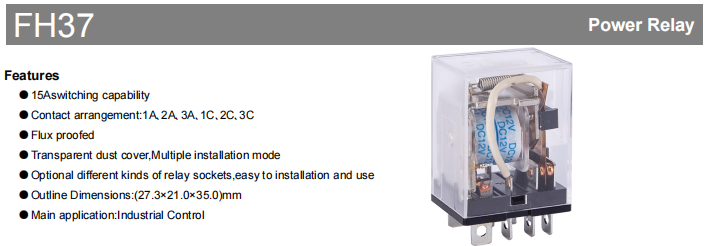

Priemyselné relé FH37

The relé FH37 je vysoko spoľahlivý riadiaci komponent vytvorený predovšetkým pre náročné priemyselné situácie. Integruje vysokú spínaciu kapacitu až 15 A, flexibilné konfigurácie kontaktov, robustnú mechanickú štruktúru a pohodlné inštalačné funkcie. Produkt má dizajn odolný voči toku a dodáva sa s priehľadným krytom proti prachu, podporuje viacero režimov inštalácie a je kompatibilný s rôznymi zásuvkami relé. Snaží sa poskytnúť spoľahlivé, dlhotrvajúce a ľahko udržiavateľné riešenie riadenia záťaže pre systémy priemyselnej automatizácie. Táto špecifikácia poskytuje komplexný prehľad jeho technických charakteristík a výkonových parametrov na podporu vášho výberu a aplikácie.

Hlavné vlastnosti produktu

Hlavná sila relé FH37 spočíva v jeho vynikajúcom elektrickom a mechanickom výkone. Má spínaciu schopnosť až 15A, znáša záťaž 250VAC a 30VDC, s maximálnou spínacou kapacitou 3750VA (450W). Kontakty relé pozostávajú z AgSnO₂ (oxid cínu striebra), ktorý zaisťuje vodivosť a dlhšiu životnosť.

Dizajn kladie dôraz na pohodlie a spoľahlivosť pre priemyselné aplikácie. Konštrukcia odolná voči taveniu chráni vnútorné komponenty pred kontamináciou počas spájkovania, zatiaľ čo priehľadný kryt proti prachu uľahčuje priame vizuálne posúdenie stavu relé. S kompaktnými rozmermi 27,3 × 21,0 × 35,0 mm a štýlom montáže na PCB je vhodný pre rozmiestnenia s vysokou hustotou. Jeho modulárny dizajn ďalej zjednodušuje inštaláciu a údržbu.

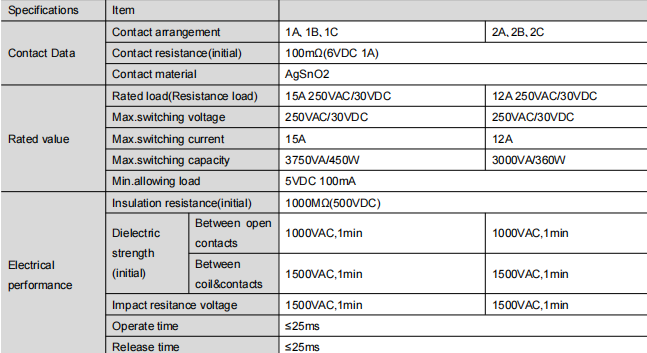

Podrobné technické špecifikácie

Elektrický výkon

Konfigurácie kontaktov: Dostupné vo formách ako 1A, 1B, 1C atď.

Počiatočný kontaktný odpor: ≤ 100 mΩ (merané pri 6 V DC, 1 A).

Menovité zaťaženie: 15A @ 250VAC / 30VDC (odporové zaťaženie).

Maximálne spínacie napätie: 250VAC / 30VDC.

Maximálny spínací prúd: 15A.

Izolačný odpor: ≥ 1000 MΩ (pri 500 V DC).

Dielektrická pevnosť:

Medzi otvorenými kontaktmi: 1000VAC po dobu 1 minúty.

Medzi cievkou a kontaktmi: 1500VAC po dobu 1 minúty.

Rýchlosť prepínania: Prevádzkový čas ≤ 25 ms, Čas uvoľnenia ≤ 25 ms.

Elektrická životnosť: 100 000 operácií pri menovitej odporovej záťaži (15A, 250VAC/30VDC), s cyklom ZAP/VYP 1s/9s pri izbovej teplote.

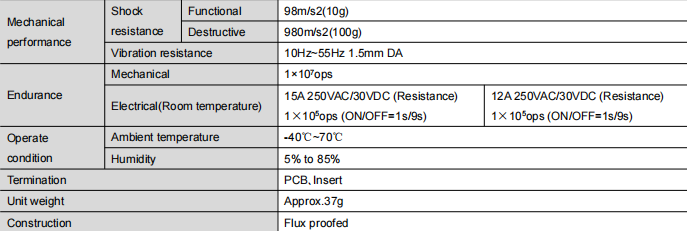

Mechanický a environmentálny výkon

Mechanická životnosť: Až 10 000 000 operácií.

Odolnosť voči otrasom:

Funkčné: 98 m/s² (10 g).

Ničivá: 980 m/s² (100 g).

Odolnosť proti vibráciám: 10Hz–55Hz, 1,5mm DA.

Prevádzková teplota: -40 ℃ až 70 ℃.

Prevádzková vlhkosť: 5% až 85% RH (bez kondenzácie).

Fyzikálne vlastnosti

Typ terminálu: Štýl vloženia PCB.

Hmotnosť: Pribl. 37 gramov.

Konštrukcia: Tesniace prevedenie odolné voči taveniu.

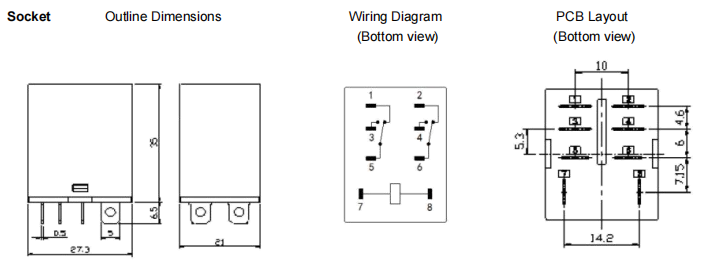

Informácie o inštalácii a rozmeroch

Podrobné polohy montážnych otvorov a rozmery usporiadania nájdete na nákresoch produktu (referenčný index: [38, 113, 925, 346]).

Poznámky k tolerancii:

Tolerancie obrysových rozmerov:

≤ 1 mm: ± 0,2 mm

1 mm a < 5 mm: ± 0,3 mm

≥5 mm: ±0,5 mm

Tolerancie rozloženia dosky plošných spojov (ak nie je uvedené inak): ±0,1 mm

Zhrnutie

Relé série FH37 predstavuje spoľahlivý základ pre priemyselné ovládanie aplikácie vďaka svojej vysokej spínacej kapacite, výnimočnej mechanickej a elektrickej životnosti, vysokej odolnosti voči životnému prostrediu a dizajnu inštalácie orientovaného na používateľa. Spĺňa nielen prísne požiadavky spoľahlivej prevádzky v náročných prostrediach, ale tiež zlepšuje udržiavateľnosť systému prostredníctvom svojej transparentnej a modulárnej architektúry. Keď si vyberiete FH37, získate základnú súčasť vášho ovládacieho systému, ktorá vydrží a bude stabilná.
