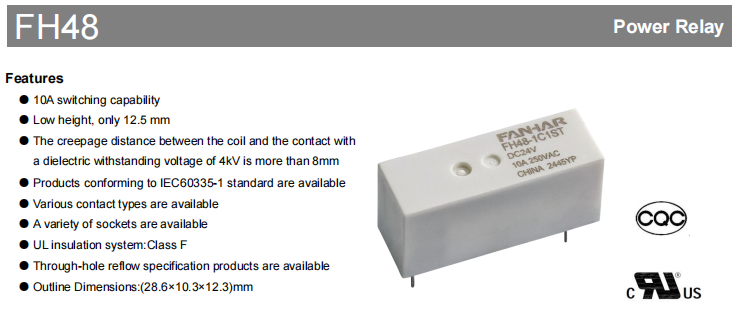

Priemyselné relé FH48

Automatizačné zariadenia, domáce spotrebiče a priemyselné riadiace systémy sa spoliehajú na relé, pretože sú spoľahlivé a priestorovo efektívne. Presne na tento účel je určené relé série FH48. Integruje vysokú spínaciu schopnosť. Má tiež ultratenký dizajn. Má izolačný výkon. Má rozsiahle certifikácie. To poskytuje inžinierom robustné a kompaktné riešenie.

Hlavné výhody

Podstata série FH48 spočíva v jej presnej inžinierskej rovnováhe. Napriek svojim kompaktným rozmerom 28,6×10,3×12,3mm je schopný spínať záťaže až 10A. Jeho mimoriadne nízka výška len 12,5 mm je obzvlášť pozoruhodná, pretože uvoľňuje cenný priestor pre čoraz štíhlejšie elektronické zariadenia a plošné spoje s vysokou hustotou. Produkt využíva dizajn odolný voči toku alebo úplne plastovú utesnenú konštrukciu, účinne odpudzuje prach, vlhkosť a škodlivé plyny (ako sú H₂S a SO₂), čím zaisťuje stabilnú prevádzku od 85 do 4°₃₂. prispôsobenie sa rôznym prostrediam od čistých priestorov až po priemyselné prostredie.

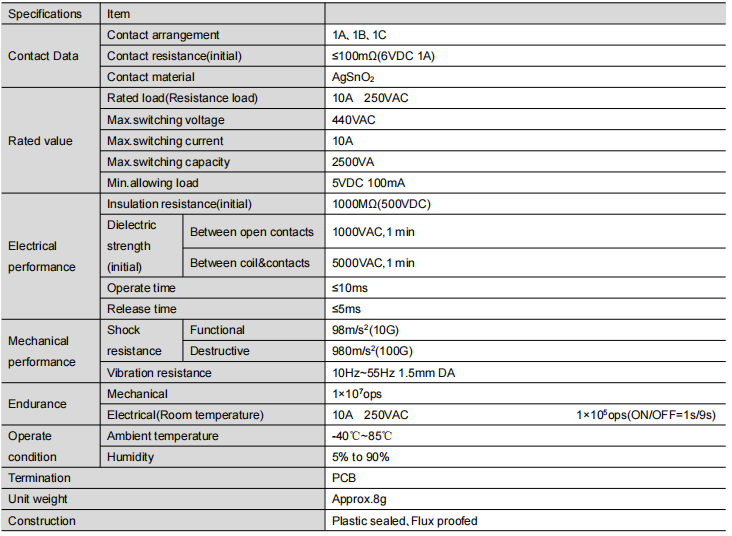

Kľúčové technické parametre a výkon

Táto séria relé ponúka vynikajúci výkon a spoľahlivé detaily:

Elektrický výkon : Využíva kontaktný materiál z oxidu strieborného cínu (AgSnO₂), ktorý ponúka silnú odolnosť voči erózii oblúkom. Počiatočný prechodový odpor je len ≤ 100 mΩ, čo zaisťuje nízku spotrebu energie a dlhú životnosť. Izolačný odpor dosahuje 1000MΩ a dielektrická pevnosť medzi cievkou a kontaktmi je 5000VAC, čo zaisťuje robustnú bezpečnostnú bariéru.

Mechanická a trvanlivosť : Rýchle časy prevádzky a uvoľnenia (≤10 ms / ≤5 ms) zaisťujú rýchlu odozvu. Mechanická výdrž je až 10 miliónov operácií. Pri menovitom zaťažení 10A 250VAC dosahuje elektrická výdrž aj 10 miliónov operácií, čím spĺňa potreby dlhodobej stabilnej prevádzky.

Flexibilný pohon : Poskytuje širokú škálu možností napätia cievky od DC5V do DC60V, so spotrebou energie v rozsahu od 250mW do 300mW, čo uľahčuje bezproblémovú integráciu s rôznymi riadiacimi obvodmi.

Flexibilný sprievodca konfiguráciou a výberom

Séria FH48 poskytuje vysoko flexibilné konfigurácie na splnenie rôznych potrieb návrhu obvodov:

Kontaktný formulár : Ponúka tri základné konfigurácie: 1A (normálne otvorené), 1B (normálne zatvorené) a 1C (prepínanie).

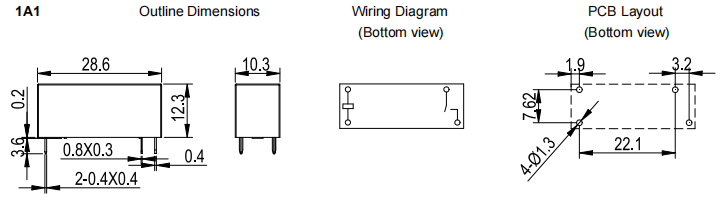

Typ montáže : Mnoho konfigurácií kolíkov PCB je prispôsobených (typ 1, 2, 3) s komplexnými rozmerovými schémami a pokynmi na zapojenie, ktoré ich dopĺňajú.

Úroveň ochrany :Výber medzi štandardným typom odolným voči taveniu a verziou s plne plastovým tesnením závisí od prevádzkového prostredia.

Objednávací kód „FH48-1A1ST-XXXDC12V“ jasne označuje typ, formu kontaktu, štýl montáže, konštrukciu, materiál kontaktu a napätie cievky, čo uľahčuje presný výber.

Bezpečnostné schválenia a zhoda

Produkt získal niekoľko medzinárodných bežných bezpečnostných certifikácií, vrátane:

UL / cUL (súbor č. E475405)

TÜV (súbor č. R 50610371)

CQC (súbor č. CQC23002412542)

Tieto certifikácie zahŕňajú rôzne menovité napätia a podmienky zaťaženia, čo dokazuje, že relé FH48 spĺňa prísne medzinárodné bezpečnostné normy a je vhodné na použitie na globálnych trhoch, najmä v odvetviach, ako sú domáce spotrebiče (IEC60335-1) a priemyselné riadenie.

Oblasti použitia

Vďaka spoľahlivému výkonu a kompaktnému dizajnu je relé série FH48 široko používané v:

Domáce spotrebiče : Hlavné ovládanie alebo prepínanie napájania v klimatizáciách, práčkach, umývačkách riadu atď.

Priemyselná kontrola : Výstupné moduly pre programovateľné logické ovládače, ovládače motorov a prístrojové vybavenie.

Energetické vybavenie : UPS systémy, moduly distribúcie energie, inteligentné merače.

Komunikačná infraštruktúra: Vybavenie základňových staníc, správa energie siete.

Nové energetické vozidlá : Prídavné obvody pre správu batérie, reguláciu nabíjania atď.

Záver

Vďaka svojmu elektrickému výkonu, robustnej mechanickej konštrukcii, flexibilným možnostiam dizajnu a komplexným bezpečnostným certifikáciám sa relé série FH48 stalo ideálnou voľbou pre aplikácie vyžadujúce vysokú spoľahlivosť a priestorovo úsporný dizajn. Nie je to len komponent, ale nevyhnutný spolupracovník pri zaručení spoľahlivej a bezpečnej prevádzky vášho zariadenia.
