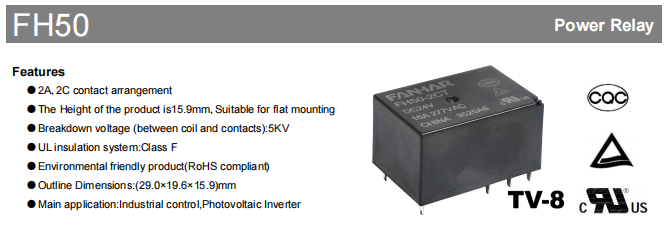

Priemyselné relé FH50

V súčasnej rýchlo sa meniacej sfére priemyselnej automatizácie a obnoviteľnej energie požiadavky na základné systémové komponenty – relé – prekonali základnú úlohu „aktivácie a deaktivácie obvodov“. Teraz musia vydržať drsnejšie prostredie, zvládnuť vyššiu energetickú záťaž, zabezpečiť predĺženú životnosť a spĺňať prísne globálne environmentálne predpisy. Dnes poskytujeme hĺbkovú analýzu FH50 High-Power Relay, 16A vysokovýkonného zariadenia špeciálne navrhnutého pre náročné aplikácie, ako je priemyselné riadenie a fotovoltaické invertory.

Hlavné výhody

FH50 predstavuje viac než len relé; je to pevný záväzok k stabilite systému. Jeho hlavné silné stránky sú zrejmé v nasledujúcich aspektoch:

Dizajn s vysokou hustotou, flexibilná inštalácia

Vďaka kompaktným rozmerom iba 29,0 mm (D) x 19,6 mm (Š) x 15,9 mm (V) je vďaka malým rozmerom mimoriadne vhodný na plochú montáž. To efektívne šetrí cenný priestor na doskách plošných spojov a dokonale sa zhoduje s moderným trendom miniaturizácie a dizajnu s vysokou hustotou v priemyselných zariadeniach. Jeho ľahká konštrukcia, približne 16,5 g, tiež uľahčuje automatizovanú montáž a výrobu.

Elektrická izolácia a bezpečnosť

Ultra-vysoké výdržné napätie: Dielektrická pevnosť medzi cievkou a kontaktmi dosahuje úžasných 5000VAC. To zaisťuje silnú elektrickú izoláciu systému, čím chráni nízkonapäťové riadiace obvody pred chybami na vysokonapäťovej strane – čo je životne dôležitá charakteristika vo vysokonapäťových aplikáciách, ako sú fotovoltaické invertory.

Izolačné hodnotenie: Počiatočný izolačný odpor dosahuje 1000 MΩ (pri 500 V DC), čo zabezpečuje zanedbateľný zvodový prúd.

Izolačný systém UL triedy F: To znamená, že izolačné materiály môžu vydržať teploty až 155 °C, čo poskytuje značnú bezpečnostnú rezervu a lepšiu spoľahlivosť.

Výkonná schopnosť manipulácie s nákladom

Menovité zaťaženie 16A: Ľahko zvládne odporovú záťaž 16A pri 277VAC, s maximálnym spínacím výkonom až 4432VA. To stačí na prevádzku rôznych priemyselných strojov, motorov, ohrievačov a ďalších zariadení.

Vysokokvalitné kontakty: Využíva ekologicky udržateľný kontaktný materiál AgSnO2 (oxid cínu striebra). V porovnaní s tradičným AgCdO ponúka AgSnO2 odolnosť voči zváraniu a erózii oblúka, čo vedie k výnimočnému výkonu pri vysokoprúdových aplikáciách s vysokým nárazom a výrazne predlžuje elektrickú životnosť.

Schopnosť minimálneho zaťaženia: Podporuje minimálne zaťaženie až do 5V DC 100 mA, čo umožňuje jeho použitie v niektorých scenároch prepínania signálu, čím sa zvyšuje jeho všestrannosť.

Rýchla odozva a vysoká robustnosť

Rýchla prevádzka: Prevádzkový čas ≤ 10 ms, čas uvoľnenia ≤ 5 ms, čo spĺňa požiadavky na rýchlu reakciu v priemyselných riadiacich systémoch.

Široká prispôsobivosť prostredia: Rozsah prevádzkových teplôt sa pohybuje od -40 °C do 85 °C, s vlhkosťou v rozsahu 5 % až 85 %. Funguje spoľahlivo v extrémnom chlade aj intenzívnom teple.

Vynikajúci mechanický výkon: Odolnosť voči otrasom 10 g (v prevádzke) a 100 g (katastrofická), okrem odolnosti voči vibráciám 10 Hz až 55 Hz, 1,5 mm DA. To zaručuje spoľahlivú funkčnosť v priemyselných prostrediach vystavených mechanickým vibráciám a nárazom.

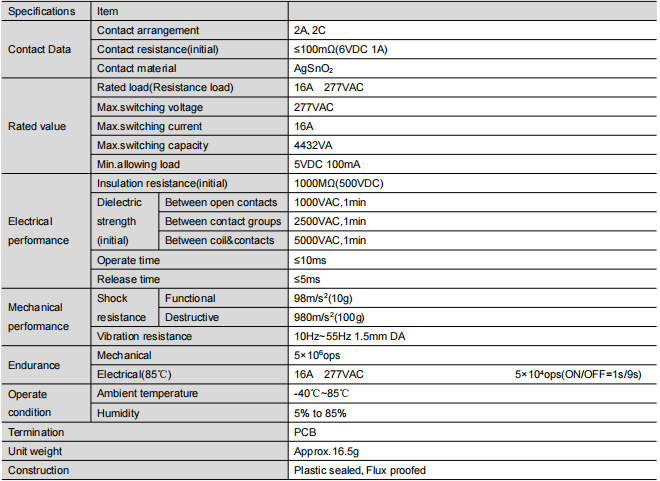

Hĺbková analýza technických parametrov (podstatná pre výber)

Aby sme vám pomohli urobiť presnejší výber, poskytujeme hlbšiu interpretáciu kľúčových technických parametrov:

Typické aplikácie: Okrem PV a priemyselného riadenia

Zatiaľ čo jeho primárnymi aplikáciami sú priemyselné riadenie a fotovoltaické invertory, na základe jeho výkonu sa FH50 široko používa aj v:

PV meniče: Pre spínacie a ochranné obvody na strane jednosmerného aj striedavého prúdu. Charakteristika vysokého výdržného napätia dokonale zodpovedá vysokonapäťovému prostrediu FV systémov.

Priemyselné ovládacie panely: Fungujú ako sprostredkovateľ medzi PLC, časovačmi, regulátormi teploty a externými záťažami vrátane motorov, solenoidových ventilov a ohrievačov.

Inteligentná domácnosť / Automatizácia budov: Používa sa pri vysokovýkonnej regulácii osvetlenia, systémoch HVAC, správe čerpadiel atď.

Nabíjacie zariadenie EV: V nabíjacích hromadách striedavého prúdu, fungujúce ako kľúčový komponent pre prepínanie riadiaceho pilota a hlavného okruhu.

Správa napájania: Na prepínanie napájania a riadenie výstupu v zariadeniach, ako sú UPS a regulátory napätia.

Sprievodca výberom a používaním: Ako sa najlepšie rozhodnúť?

Dokumentácia zdôrazňuje dva typy konštrukcií, ktoré sú kľúčové pre proces výberu:

Typ s ochranou proti toku:

Odporúčané prostredie: Čisté prostredie, ako napríklad vnútri domácich spotrebičov alebo klimatizovaných rozvodných skríň. Účinne zabraňuje vnikaniu taviacich plynov do relé počas procesu spájkovania PCB.

Poznámka: Neposkytuje úplnú ochranu proti prenikaniu vonkajších korozívnych plynov (ako H2S, SO2, NO2) a pevných častíc.

Typ s plastovým tesnením:

Odporúčané prostredie: Nečisté alebo abrazívne podmienky vrátane chemických zariadení, vonkajších strojov alebo dielní so zvýšenou koncentráciou prachu. Jeho vnútorné kontakty sú úplne izolované od vonkajšieho prostredia, čím ponúkajú odolnosť proti korózii a ochranu proti prachu.

Záver: Ak máte extrémne požiadavky na dlhodobú spoľahlivosť alebo neviete predpovedať konečné prevádzkové prostredie, robustnejším riešením je zvoliť si typ s plastovým tesnením.

Pripomienky inštalácie a dizajnu

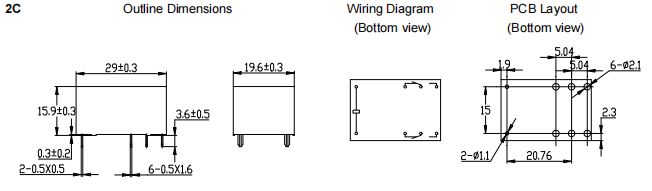

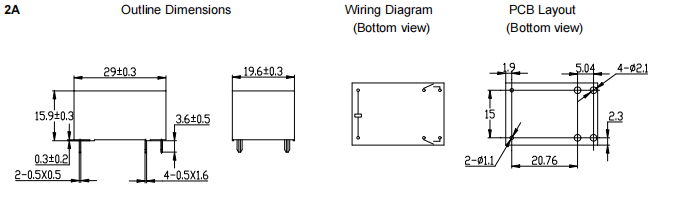

Prísne dodržujte odporúčanú toleranciu rozloženia dosky plošných spojov (±0,1 mm) a tolerancie rozmerov, aby ste zaistili správnu kvalitu montáže a spájkovania.

Počas manipulácie s výrobkom a inštalácie sa vyvarujte pádu alebo jeho vystaveniu silným nárazom, pretože to môže spôsobiť zmeny jeho vnútorných parametrov.

Zhrnutie a Outlook

Vysokovýkonné relé FH50, charakteristické svojou kompaktnou veľkosťou, izolačným napätím až 5 kV, významnou zaťažiteľnosťou 16 A a komplexnými medzinárodnými bezpečnostnými certifikáciami (UL, TUV, CQC), predstavuje impozantnú voľbu pre priemyselné riadenie a sektory obnoviteľnej energie. Presahuje jednoduchý spínací prvok; pôsobí ako dôležitý spojenec, ktorý zabezpečuje trvalý a spoľahlivý výkon vášho systému a zvyšuje konkurencieschopnosť vašich produktov na trhu.

FH50 je príkladná možnosť pre tých, ktorí hľadajú vysokovýkonné, vysoko spoľahlivé výkonové relé, ktoré si zaslúži prieskum a vyhodnotenie. Okamžite nás kontaktujte, aby ste získali vzorky a technickú pomoc a umožnili FH50 chrániť váš nadchádzajúci projekt!

Vyhlásenie: Parametre v tomto článku sú zostavené na základe verejných údajových listov. Konkrétny výber a dizajn nájdete v oficiálnom technickom liste. Špecifikácie produktu sa môžu zmeniť bez upozornenia.
