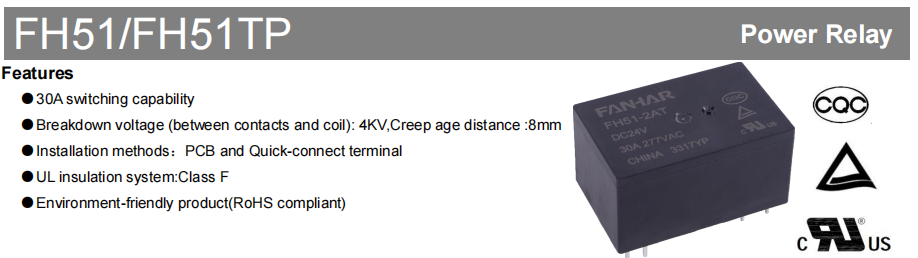

Priemyselné relé FH51/FH51TP

Relé sú dôležitými ovládacími prvkami moderného priemyselného riadenia, domácich spotrebičov a energetických systémov. Ich spoľahlivosť, bezpečnosť a dlhá životnosť majú priamy vplyv na to, ako dobre systém funguje a ako sa z neho používatelia cítia. Vysokovýkonné relé série FH51 / FH51TP poskytujú vynikajúcu spínaciu schopnosť, izolačný výkon a flexibilné možnosti montáže, čím poskytujú stabilné, bezpečné a odolné riešenia riadenia pre širokú škálu aplikácií s vysokým zaťažením.

Prehľad produktov

Relé série FH51 využívajú izolačný systém triedy F UL a ponúkajú maximálnu spínaciu kapacitu až 50A. Podporujú dva spôsoby montáže — PCB terminály a rýchlospojovacie terminály — na prispôsobenie sa rôznym konštrukčným návrhom a výrobným procesom. Produkty spĺňajú environmentálne normy RoHS, vďaka čomu sú vhodné pre aplikácie s prísnymi požiadavkami na bezpečnosť, ochranu životného prostredia a dlhodobú spoľahlivosť.

Kľúčové výhody

Schopnosť spínania vysokého zaťaženia pre vysokovýkonné zariadenia

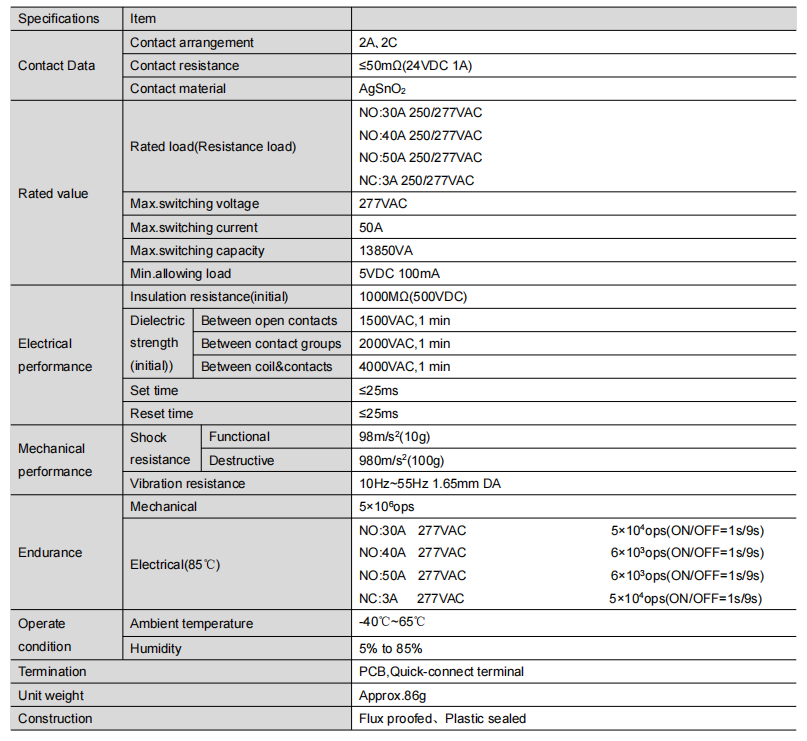

Normálne otvorené (NO) kontakty podporujú 30A / 40A / 50A pri 250/277VAC; normálne zatvorené (NC) kontakty podporujú 3A pri 250/277VAC

Maximálna spínacia kapacita dosahuje 13 850 VA a je schopná pracovať so zariadeniami s vysokým výkonom, ako sú kompresory klimatizácie, ohrievače a priemyselné motory

Vynikajúca izolácia a dielektrická pevnosť pre bezpečnosť systému

Dielektrická pevnosť medzi cievkou a kontaktmi: 4000VAC, zaisťuje spoľahlivú izoláciu medzi vysokonapäťovými a nízkonapäťovými obvodmi

Plazivá vzdialenosť: 8 mm, efektívne zvyšuje elektrickú bezpečnostnú rezervu a znižuje riziko úniku

Počiatočný izolačný odpor: 1000MΩ (pri 500VDC) pre dlhodobú stabilnú prevádzku

Viacnásobné usporiadanie kontaktov a možnosti montáže pre flexibilné prispôsobenie

K dispozícii s 2A (dva kontakty NO) a 2C (dva prepínacie kontakty) na splnenie rôznych požiadaviek na logiku ovládania

Vyberte si medzi terminálmi PCB alebo rýchlospojiteľnými terminálmi (TP), aby ste uľahčili automatizovanú montáž a údržbu na mieste, čím zvýšili efektivitu výroby

Široký rozsah napätia cievky a nízka spotreba energie

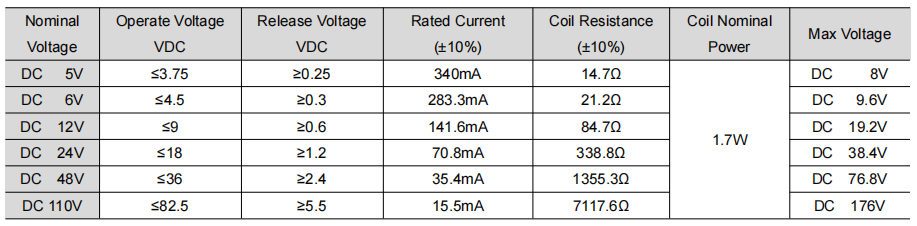

Možnosti napätia cievky: DC 5V / 6V / 12V / 24V / 48V / 110V, kompatibilné s rôznymi riadiacimi obvodmi

Menovitý výkon: 1,7 W, ktorý vyvažuje spoľahlivý výkon pri napájaní a energetickú účinnosť systému

Robustný výkon v náročných prostrediach

Rozsah prevádzkovej teploty: -40 ℃ až 65 ℃, vhodné pre extrémne chladné a vysokoteplotné podmienky

Odolnosť voči vibráciám: 10Hz~55Hz, 1,65mm DA; odolnosť proti nárazom: 980 m/s² (100 g), ideálne pre priemyselné zariadenia s častými vibráciami

Dostupné v konštrukciách odolných voči taveniu a utesneným plastom, aby zodpovedali čistote životného prostredia:

Odolné voči toku: odporúčané pre čisté prostredie bez H₂S, SO₂, NO₂ a prachu

Utesnené plastom: odporúčané pre nečisté prostredie obsahujúce vyššie uvedené kontaminanty, čím sa zvyšuje dlhodobá spoľahlivosť

Typické aplikácie

Domáce spotrebiče: klimatizácie, ohrievače vody, mikrovlnné rúry, elektrické ohrievače, odvlhčovače

Priemyselné riadenie: riadenie motora, systémy riadenia napájania, automatizačné zariadenia, priemyselné vykurovacie zariadenia

Energetické systémy: inteligentné merače, riadenie distribúcie energie, nabíjacie zariadenia, nové energetické zariadenia

Zhrnutie

Vysokovýkonné relé série FH51 / FH51TP kombinujú schopnosť vysokého zaťaženia, silný izolačný výkon, flexibilnú konfiguráciu a prispôsobivosť drsnému prostrediu, vďaka čomu sú ideálnou voľbou pre vysoko spoľahlivé riadiace systémy. Či už ide o domáce spotrebiče, priemyselné zariadenia alebo napájacie systémy, séria FH51 poskytuje stabilný, bezpečný a odolný ovládací prvok jadra pre vaše návrhy.
