Vysokoprúdové nové energetické relé série FH66NE | 100A a 160A relé pre solárne invertory a priemyselné riadenie

Keďže sa systémy obnoviteľnej energie a priemyselná automatizácia naďalej vyvíjajú smerom k vyššej hustote výkonu a vyššej účinnosti, očakáva sa, že nové energetické relé budú poskytovať nielen spoľahlivý spínací výkon, ale aj vynikajúcu schopnosť prenosu prúdu, vysokú elektrickú izoláciu a dlhodobú prevádzkovú stabilitu.

Vyvinutý tak, aby spĺňal tieto náročné požiadavky, Fanhar Vysokoprúdové nové energetické relé série FH66NE je špeciálne navrhnutý pre solárne invertory, obvody prednabíjania invertorov a priemyselné riadiace zariadenia. Séria v súčasnosti obsahuje dva modely — FH66NE100 a FH66NE160 —ponúkajúci trvalý prenosový prúd 100A a 160A.

Oba modely sú postavené na rovnakej platforme, zdieľajú rovnaké celkové rozmery, konfiguráciu montáže, možnosti cievok a izolačný výkon. Tento jednotný dizajn platformy umožňuje výrobcom zariadení vybrať si vhodné aktuálne hodnotenie bez prepracovania inštalačnej štruktúry, čo zjednodušuje vývoj produktu a zároveň zlepšuje kompatibilitu platformy pre budúce aktualizácie.

Séria FH66NE bola úspešne prijatá v hromadnej výrobe v rámci viacerých projektov obnoviteľnej energie a priemyselného riadenia, čo demonštruje svoju spoľahlivosť v náročných aplikáciách spínania napájania.

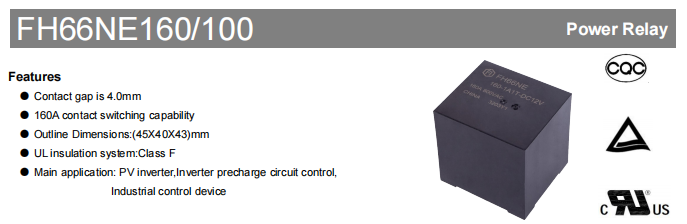

FH66NE 100/160

Dizajn s vysokou izoláciou pre lepšiu elektrickú bezpečnosť

Elektrická izolácia je kritickou požiadavkou pre zariadenia na výrobu obnoviteľnej energie pracujúce v podmienkach vysokého napätia. Aby sa zabezpečila spoľahlivá izolácia a prevádzková bezpečnosť, séria FH66NE obsahuje dizajn s vysokou izoláciou vhodný pre náročné aplikácie riadenia výkonu.

Vlastnosti relé a 4,0 mm kontaktná medzera , dielektrickú pevnosť 2500 VAC medzi otvorenými kontaktmi , a 5000 VAC medzi cievkou a kontaktmi . Okrem toho relé poskytuje počiatočný izolačný odpor 1000 MΩ pri 500 V DC a adopts Trieda F izolácia, ktorá pomáha zlepšiť elektrickú izoláciu a spoľahlivosť systému počas dlhodobej prevádzky.

Tieto elektrické charakteristiky umožňujú radu FH66NE splniť požiadavky na izoláciu solárnych invertorov, obvodov prednabíjania invertorov a priemyselných riadiacich systémov a poskytujú spoľahlivú ochranu pre aplikácie spínania vysokého napätia.

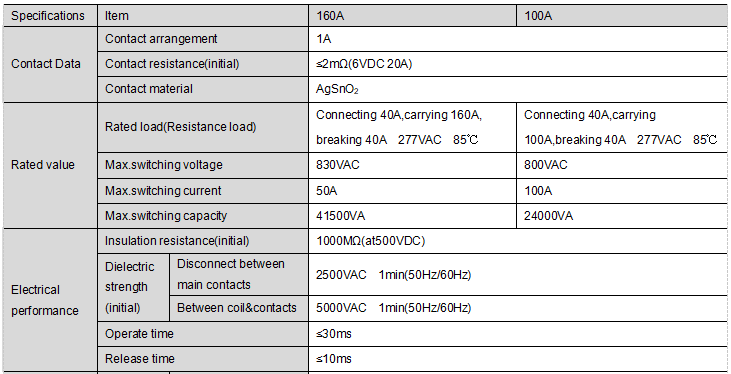

FH66NE 100/160 performance data

Spoľahlivý výkon v náročných priemyselných prostrediach

Okrem elektrického výkonu je séria FH66NE navrhnutá tak, aby poskytovala dlhodobú spoľahlivosť v náročných prevádzkových podmienkach. Relé je vhodné pre aplikácie, kde je nevyhnutný stabilný výkon, dokonca aj v prostrediach vystavených teplotným zmenám, vibráciám a mechanickému namáhaniu.

Séria FH66NE pracuje v širokom rozsahu teplôt okolia -40 °C až 85 °C , vďaka čomu je vhodný pre systémy obnoviteľnej energie a priemyselné zariadenia nasadené v rôznych klimatických podmienkach. Ponúka tiež a mechanická životnosť až 1 000 000 operácií a an elektrická životnosť 30 000 operácií za špecifikovaných testovacích podmienok (40A ON / 40A OFF, 277VAC odporová záťaž), čo zaručuje spoľahlivý výkon počas celej životnosti produktu.

Pre ďalšie zvýšenie odolnosti je relé navrhnuté tak, aby odolalo vibráciám a mechanickým nárazom, ktoré sa bežne vyskytujú v priemyselných aplikáciách. Vďaka týmto vlastnostiam je rad FH66NE spoľahlivou voľbou pre zariadenia vyžadujúce stabilné a nepretržité prepínanie napájania počas dlhších prevádzkových období.

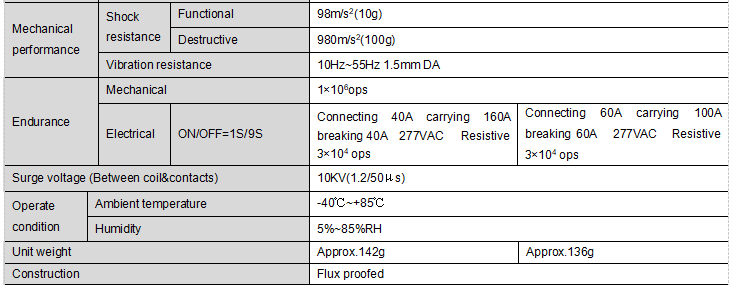

FH66NE 100/160 Mechanical Life & Environmental Performance

Viacnásobné možnosti napätia cievky pre flexibilný dizajn systému

Rôzne riadiace systémy vyžadujú rôzne konfigurácie napätia cievky. Na zjednodušenie systémovej integrácie je séria FH66NE k dispozícii s viacerými možnosťami jednosmerného napätia cievky, vrátane 6VDC, 9VDC, 12VDC, 24VDC a 48VDC.

Každá možnosť cievky je navrhnutá s menovitým príkonom 3,2 W, čo umožňuje inžinierom vybrať najvhodnejšie riadiace napätie bez zmeny platformy relé. Štandardizovaný dizajn cievky nielenže zlepšuje kompatibilitu s rôznymi riadiacimi obvodmi, ale tiež zjednodušuje vývoj produktov pre výrobcov, ktorí používajú viaceré napäťové platformy.

Vďaka spoločnej štruktúre relé vo všetkých možnostiach cievok pomáha séria FH66NE znížiť zložitosť návrhu a zároveň podporuje flexibilné konfigurácie systému.

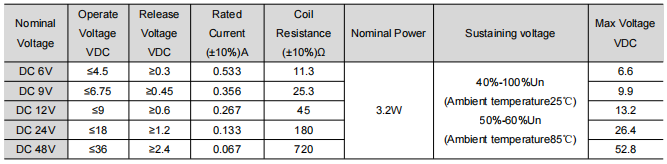

FH66NE 100/160 Coil Specification

Kompaktný dizajn platformy pre jednoduchšiu inováciu produktu

Modely FH66NE100 a FH66NE160 zdieľajú rovnaký dizajn platformy, čo výrobcom uľahčuje vývoj produktových radov s rôznym prúdovým hodnotením.

Oba modely majú identické vonkajšie rozmery 45 × 40 × 43 mm spolu s rovnakou konfiguráciou montáže, rozložením svoriek, izolačným výkonom a dostupnými špecifikáciami cievky. Hlavným rozdielom medzi týmito dvoma modelmi je ich schopnosť nepretržitého prenosu prúdu.

Táto spoločná platforma umožňuje výrobcom zariadení upgradovať zo 100A na 160A bez prepracovania rozloženia PCB alebo mechanickej inštalácie. Výsledkom je skrátenie vývojových cyklov, zníženie nákladov na inžinierstvo a zlepšenie štandardizácie produktov.

Pre výrobcov, ktorí hľadajú škálovateľné riešenia s viacerými menovitými výkonmi, poskytuje séria FH66NE efektívnu a praktickú platformu.

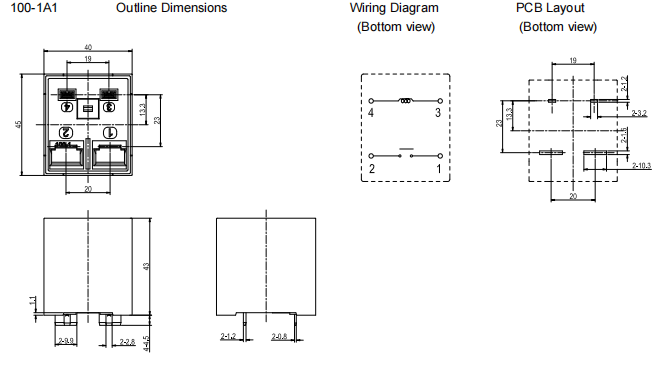

fh66ne-100 Outline Dimension

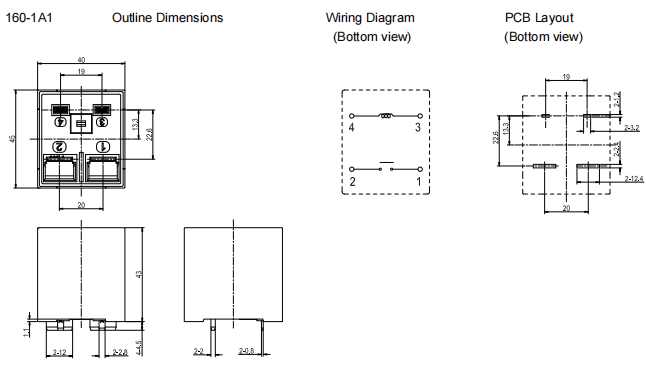

fh66ne-160 Outline Dimension

Typické aplikácie

Séria FH66NE, navrhnutá pre aplikácie spínania vysokého prúdu, je široko používaná v obnoviteľných zdrojoch energie a priemyselných riadiacich systémoch, kde sa vyžaduje spoľahlivý spínací výkon a vysoká prúdová schopnosť.

Typické aplikácie zahŕňajú:

V rámci týchto systémov sa relé bežne používa na spínanie hlavného napájania, riadenie obvodu predbežného nabíjania a ďalšie funkcie spínania vysokého prúdu, čo pomáha zlepšiť spoľahlivosť systému a prevádzkovú bezpečnosť.

Vďaka vysokému izolačnému výkonu, kompaktnému dizajnu platformy a širokému rozsahu prevádzkových teplôt je séria FH66NE vhodná pre náročné aplikácie riadenia výkonu v moderných energetických a priemyselných zariadeniach.

Ako vybrať FH66NE100 alebo FH66NE160

Keďže FH66NE100 a FH66NE160 sú vyvinuté na rovnakej platforme, výber vhodného modelu závisí hlavne od požadovaného trvalého prenosového prúdu aplikácie.

FH66NE100 sa odporúča pre systémy vyžadujúce trvalý prenosový prúd do 100 A, vďaka čomu je vhodný pre štandardné fotovoltaické meniče a priemyselné riadiace zariadenia.

Pre aplikácie vyžadujúce vyššiu prúdovú kapacitu, ako sú vysokovýkonné solárne invertory a systémy na ukladanie energie, poskytuje FH66NE160 zvýšený trvalý prenosový prúd 160 A pri zachovaní rovnakých inštalačných rozmerov a elektrického rozhrania.

Pretože oba modely zdieľajú rovnakú mechanickú platformu, výrobcovia môžu jednoducho vylepšiť výkon produktu bez prepracovania štruktúry zariadenia. Táto konzistentnosť platformy zjednodušuje vývoj produktu, skracuje konštrukčné cykly a podporuje budúce rozširovanie produktov.

Často kladené otázky

Otázka 1: Čo je vysokoprúdové nové energetické relé série FH66NE?

Séria FH66NE je vysokoprúdové elektromagnetické nové energetické relé vyvinuté spoločnosťou Fanhar Electronics pre obnoviteľné zdroje energie a priemyselné riadiace aplikácie. Séria v súčasnosti zahŕňa FH66NE100 a FH66NE160, ktoré poskytujú možnosti nepretržitého prenosového prúdu 100 A a 160 A pri zachovaní rovnakého dizajnu platformy. Je primárne určený pre solárne invertory, obvody prednabíjania invertorov a priemyselné riadiace zariadenia.

Otázka 2: Akú konfiguráciu kontaktov používa séria FH66NE?

Séria FH66NE má konfiguráciu 1 kontaktu Form A (SPST-NO) s kontaktným materiálom AgSnO₂. Relé poskytuje spínaciu schopnosť 40 A, vďaka čomu je vhodné pre aplikácie riadenia napájania vyžadujúce spoľahlivý spínací výkon.

Q3: Aké sú hodnotenia mechanickej a elektrickej životnosti?

Za špecifikovaných testovacích podmienok poskytuje séria FH66NE:

Mechanická životnosť: Až 1 000 000 operácií
Elektrická životnosť: až 30 000 operácií (40A zapnuté / 40A vypnuté, odporová záťaž 277VAC)

Tieto hodnotenia demonštrujú schopnosť relé poskytovať spoľahlivý dlhodobý výkon v náročných aplikáciách riadenia napájania.

Q4: Môžu byť FH66NE100 a FH66NE160 priamo nahradené?

Keďže oba modely zdieľajú rovnakú mechanickú platformu, inštalačné rozmery, rozloženie svoriek a špecifikácie cievky, výber by mal byť založený predovšetkým na požadovanom nepretržitom prenosovom prúde.

Pre aplikácie vyžadujúce vyššiu prúdovú kapacitu sa odporúča FH66NE160. Pre systémy navrhnuté okolo menovitého prúdu 100 A poskytuje FH66NE100 vhodné riešenie.

Q5: Aké certifikácie má séria FH66NE?

Podľa špecifikácie produktu získala séria FH66NE certifikáty UL/cUL, TÜV a CQC.

Tieto certifikácie dokazujú, že relé spĺňa uznávané bezpečnostné požiadavky a je vhodné pre priemyselné riadenie napájania a aplikácie obnoviteľnej energie vyžadujúce medzinárodne akceptované schválenia.
