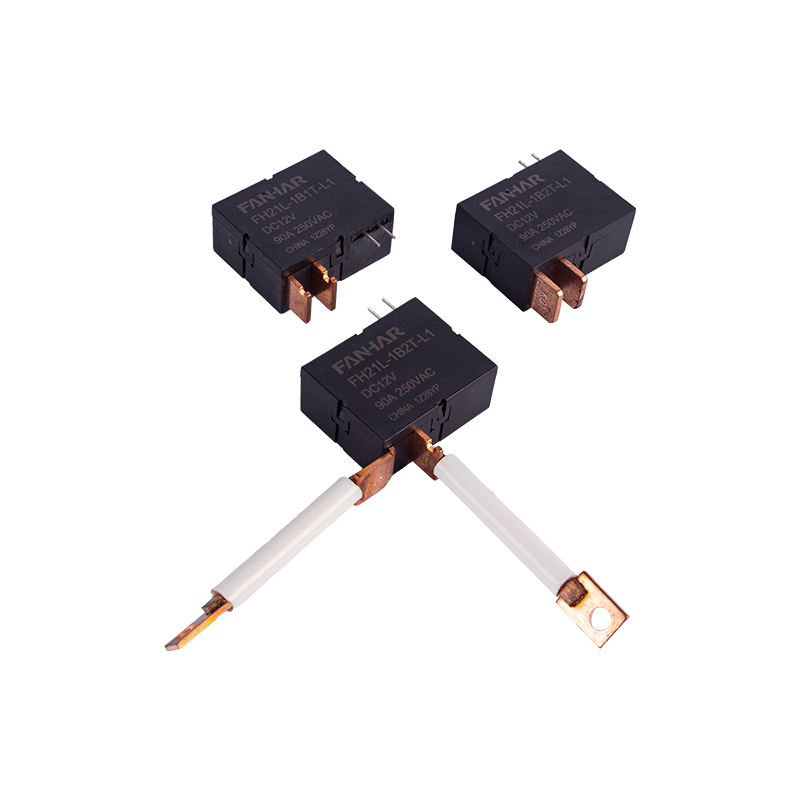

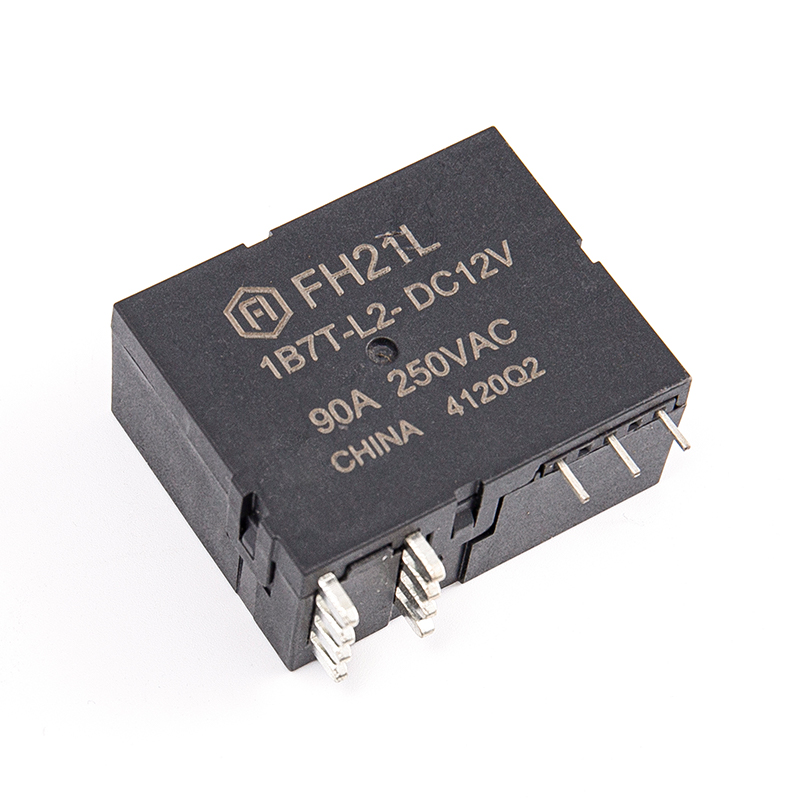

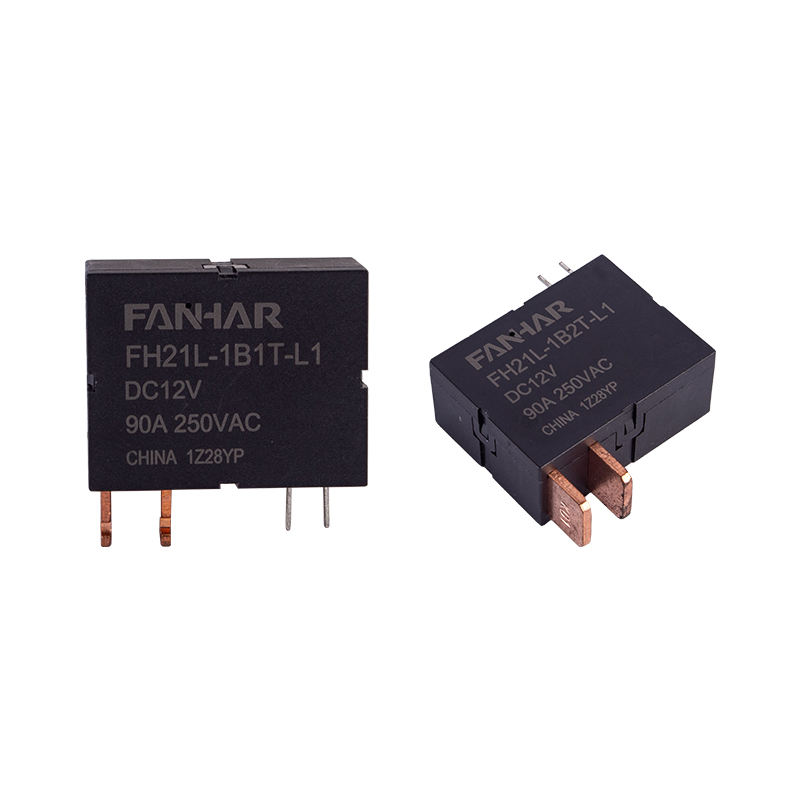

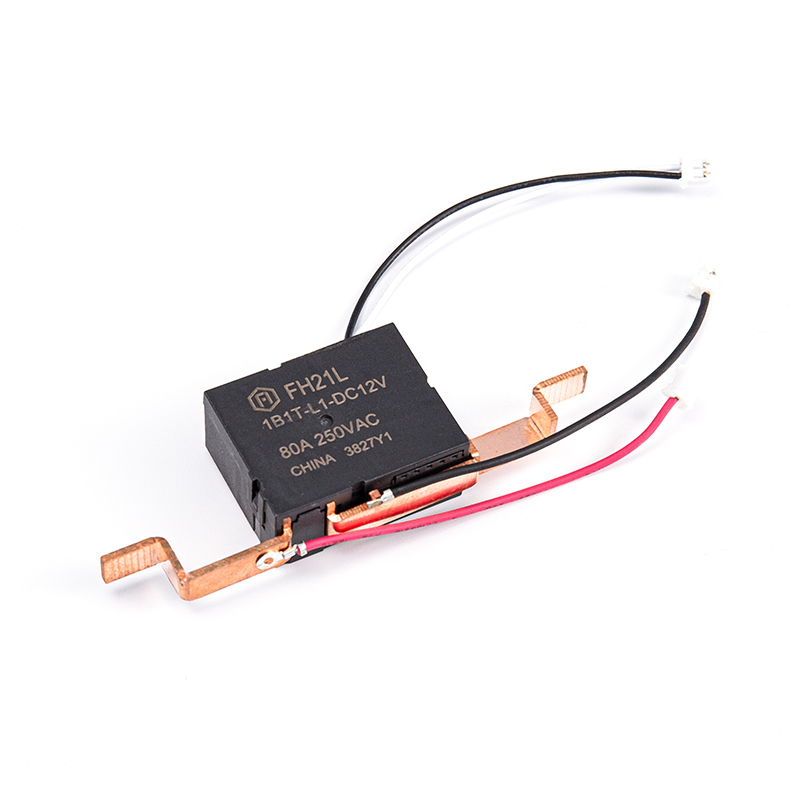

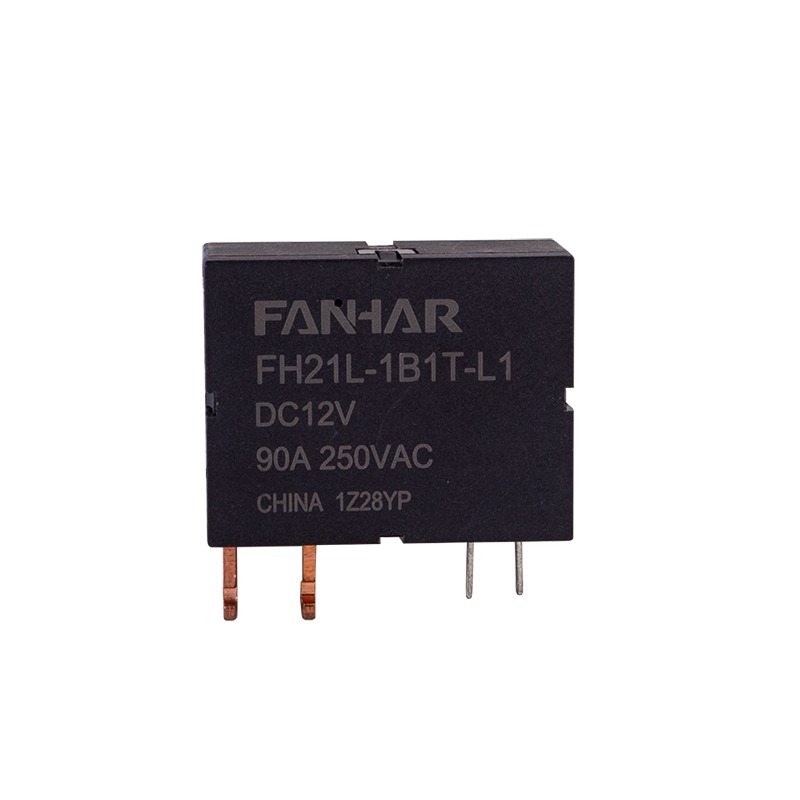

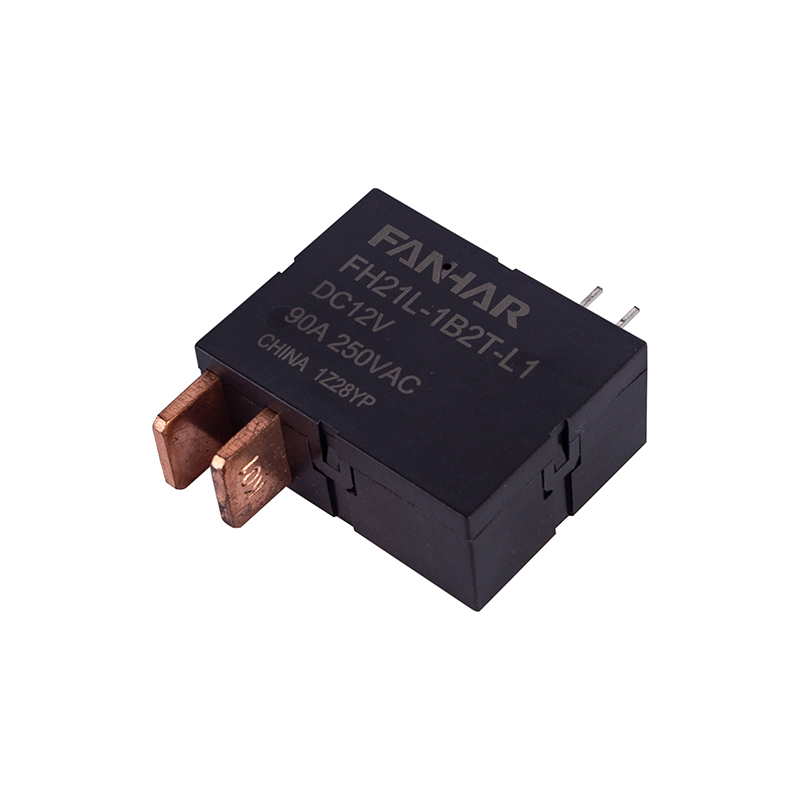

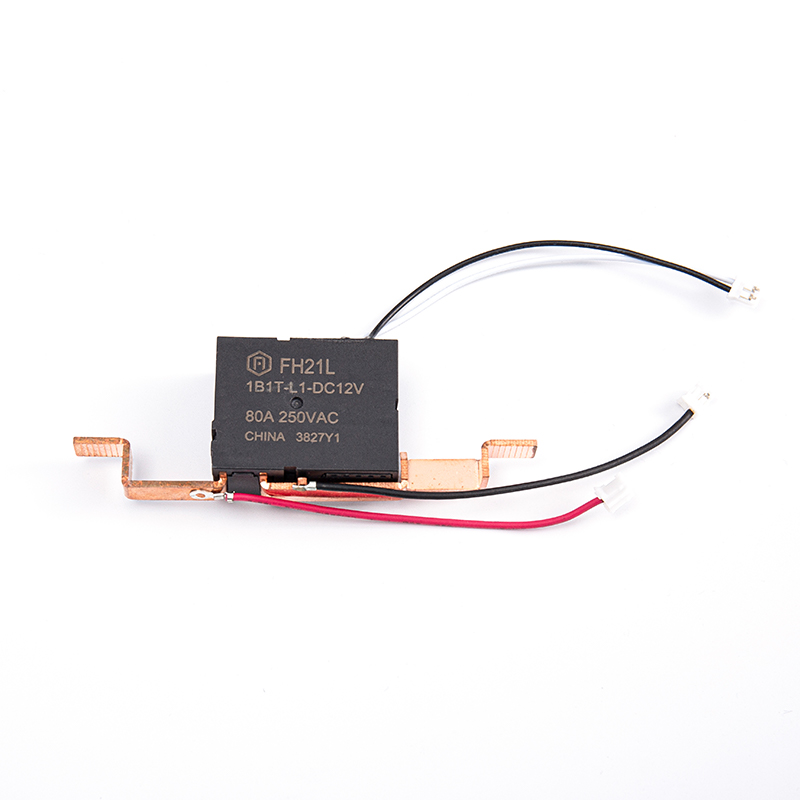

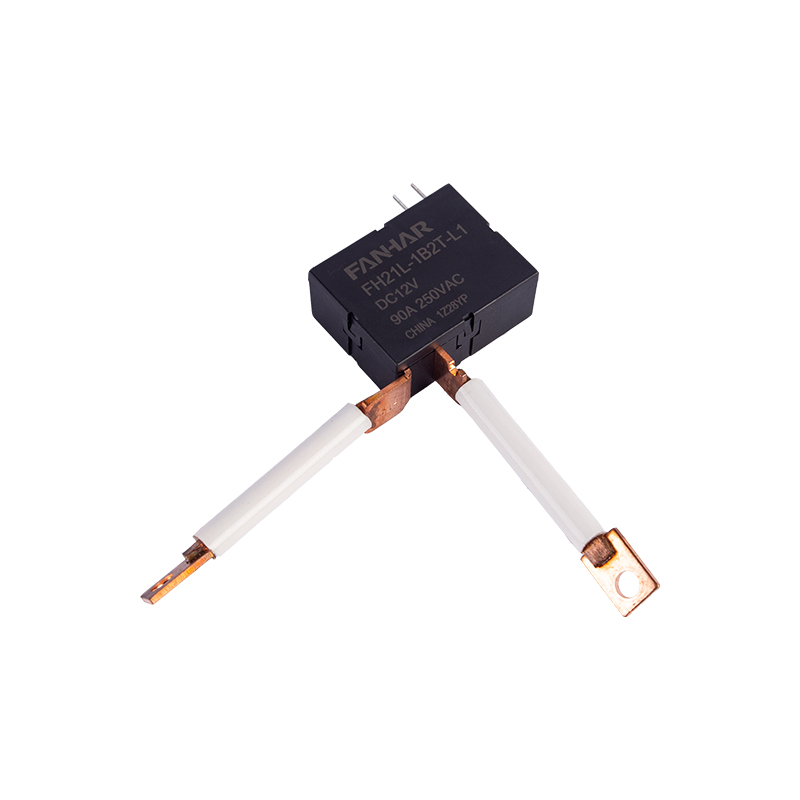

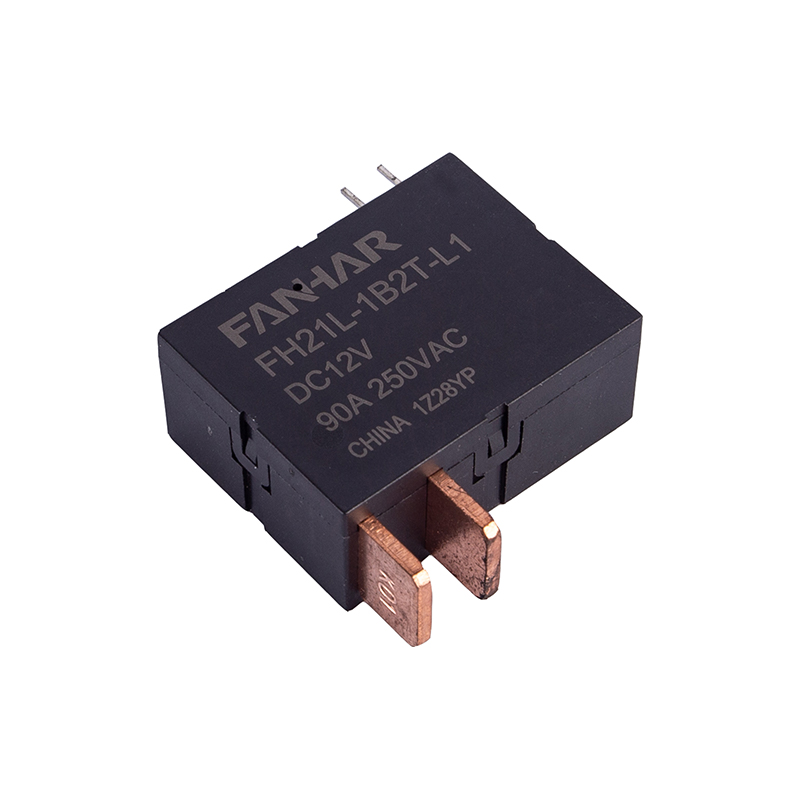

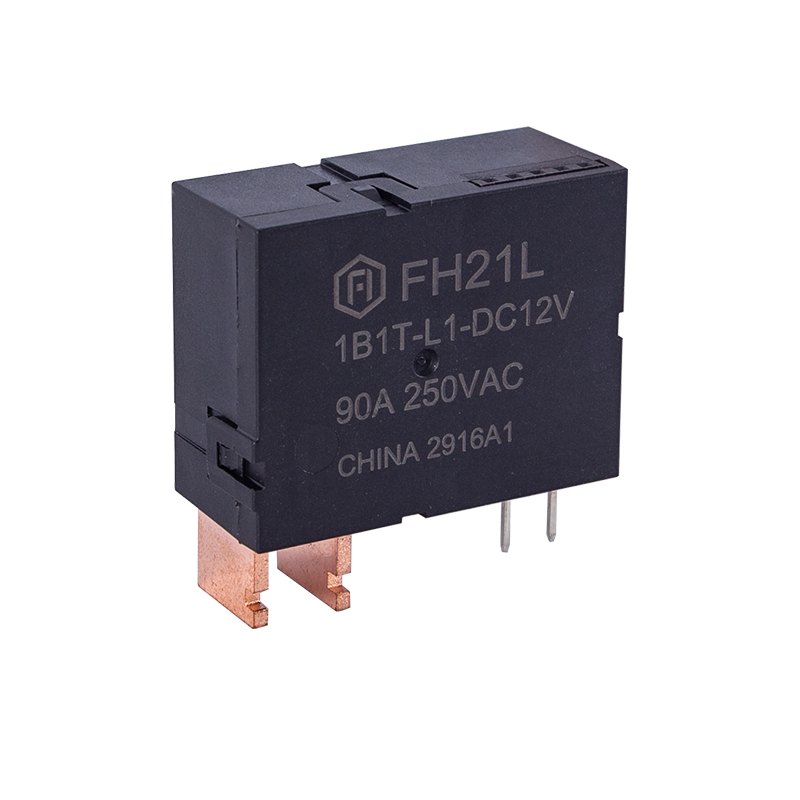

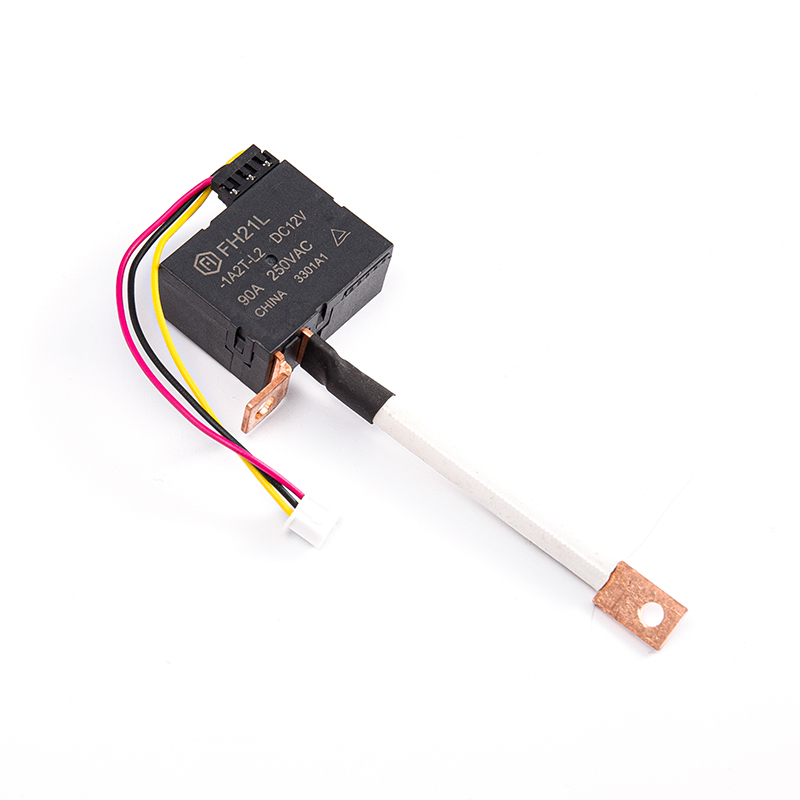

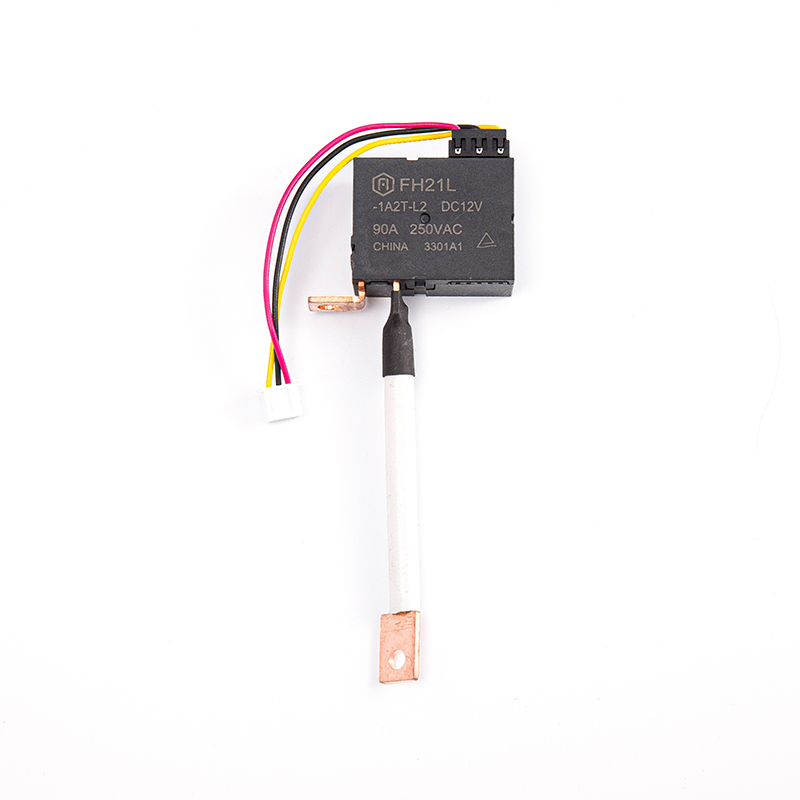

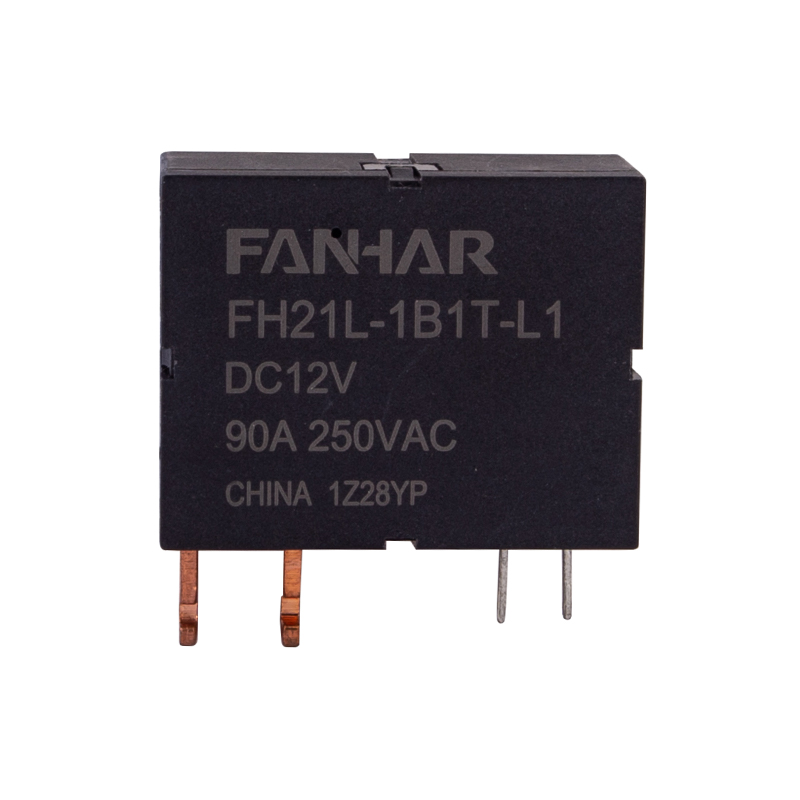

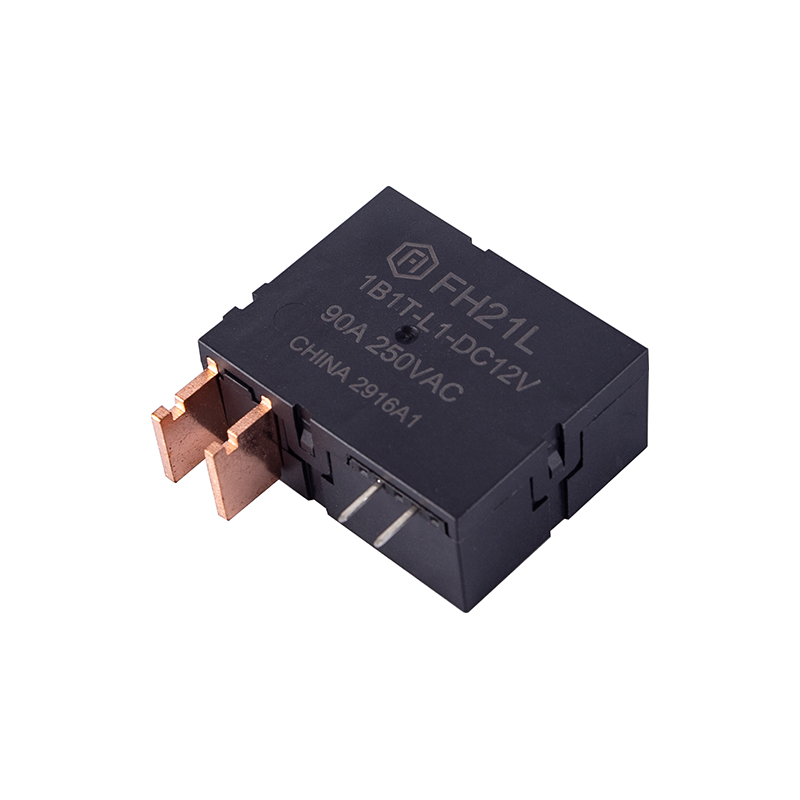

FH21L 90A západkové relé Vyhovujúce TUV

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

1A, 1B

Kontaktný odpor (počiatočný)

≤ 1,0 mΩ (6 V DC 1 A)

Kontaktný materiál

AgSnO ₂

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

90A   250VAC

Max.spínacie napätie

277 VAC

Max.spínací prúd

90A

Max.spínacia kapacita

22 500 VA

Elektrický výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť (počiatočná)

Medzi otvorenými kontaktmi

2000 VAC    1 min

Medzi cievkou a kontaktmi

4000 VAC    1 min

Čas uzávierky

≤ 20 ms

Otváracia doba

≤ 20 ms

Mechanický výkon

Odolnosť voči otrasom

Funkčné

98 m/s ² (10 g)

Deštruktívne

980 m/s ² (100 g)

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

1×10 ⁵ ops

Elektrické

ON/OFF=1S/9S

90A   250VAC                         1×10 ⁴ ops(COSφ=1)

Elektrické UC2(1)

ON/OFF=10S/20S

60A   253 VAC

5000 ops (COSφ=1)

Celkom 10 000 operácií

5000 ops (COSφ=0,5)

Prevádzkový stav

Teplota okolia

-40 ℃ ~ 85 ℃

Vlhkosť

5% až 85% RH

Ukončenie

Typ PCB Typ skrutky (XB)

Jednotková hmotnosť

Cca 39 g (bez prílohy)

Stavebníctvo

Flux proof
