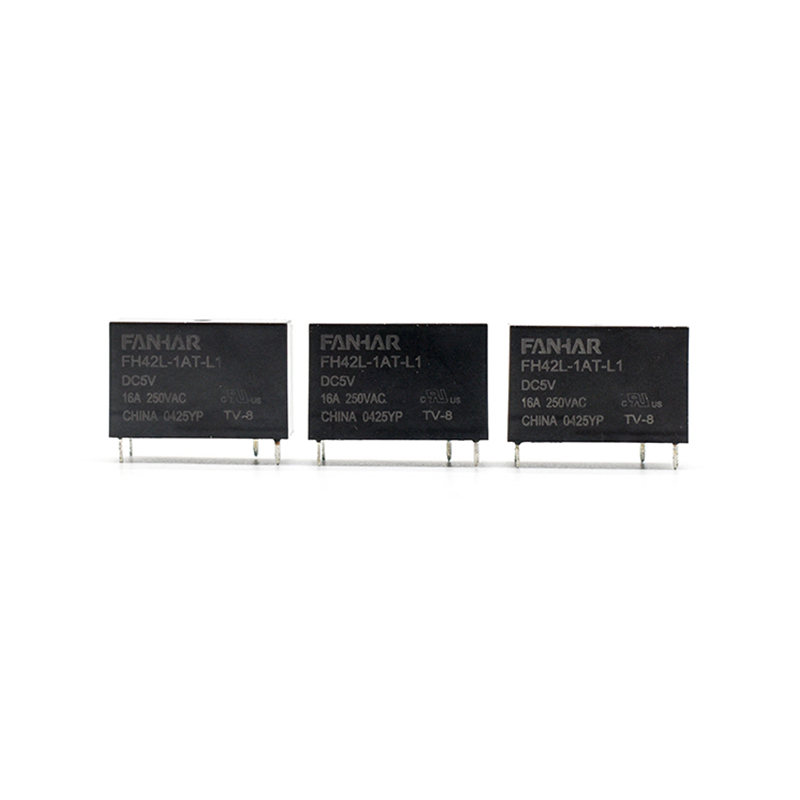

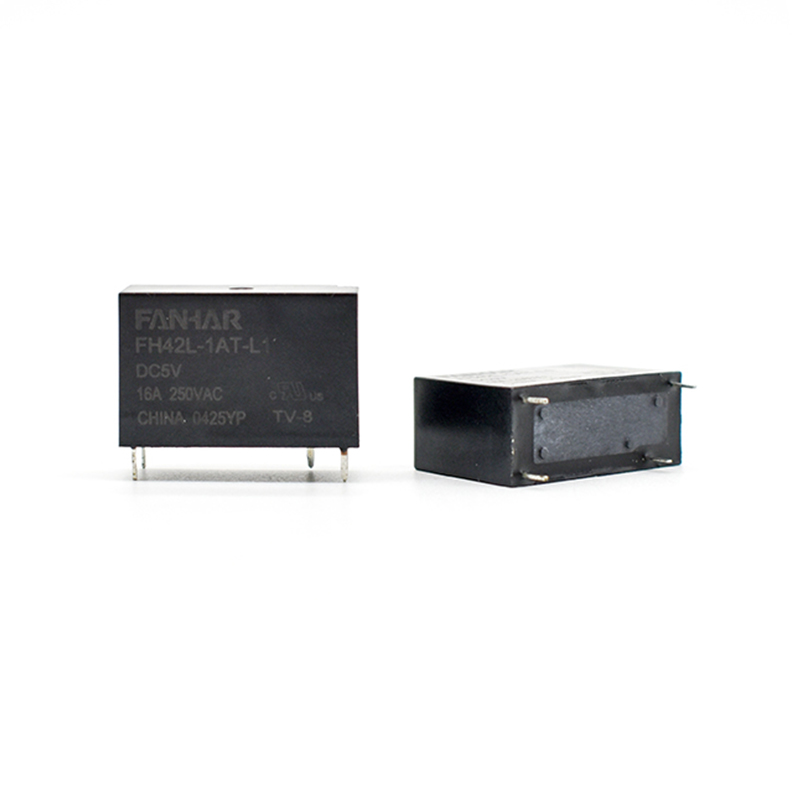

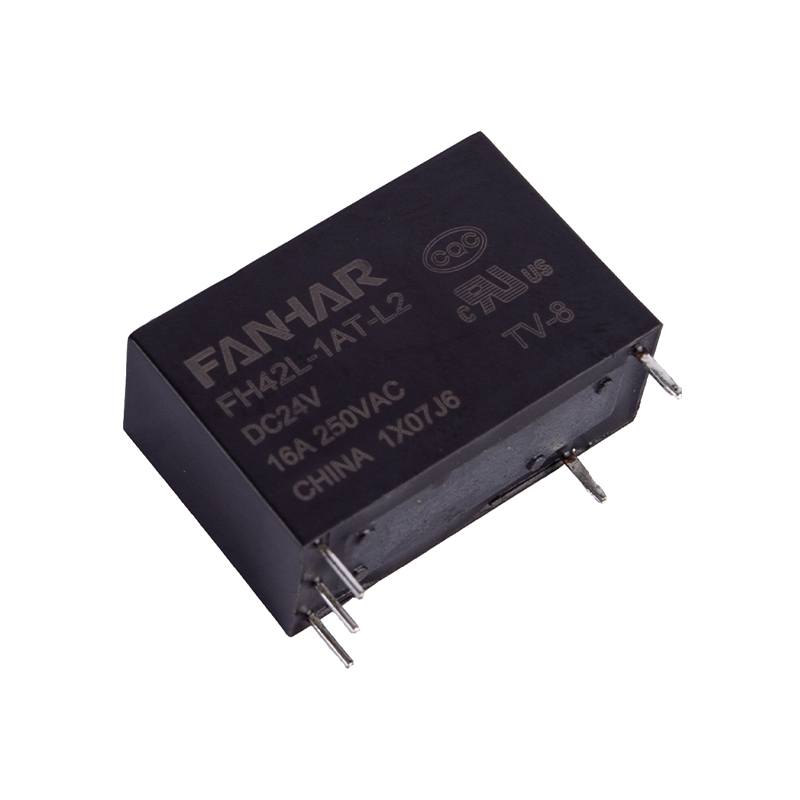

FH42L 16A 20A západkové relé Vyhovujúce UL CQC

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

1A až 1B

Kontaktný odpor

≤50 mΩ (6V DC 1A)

Kontaktný materiál

AgSnO ₂

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

16A 250VAC (štandardy)

20A 250VAC

Max.spínacie napätie

277 VAC

Max.spínací prúd

20A

Max.spínacia kapacita

4000 VA

Min.povolenie zaťaženia

5 V DC 100 mA

Elektrický výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť

(počiatočné))

Medzi otvorenými kontaktmi

1000 VAC, 1 min

Medzi cievkou a kontaktmi

4000 VAC,1 min

Nastavte čas

≤ 15 ms

Vynulovať čas

≤ 15 ms

Mechanický výkon

Šok

odpor

Funkčné

98 m/s ²

Deštruktívne

980 m/s ²

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

1×10 ⁶ ops

Elektrické (izbová teplota)

16A  250VAC                                             9×10 ⁴ ops(ON/OFF=1s/9s)

20A 250VAC                                             5×10 ⁴ ops(ON/OFF=1s/9s)

600 W 120 VAC (záťaž LED žiarovky)              5×10 ⁴ ops(ON/OFF=1s/9s)

TV-8                                       2,5 × 10 ⁴ ops(ON/OFF=1s/9s)

Prevádzkový stav

Teplota okolia

-40 ℃ ~ 85 ℃

Vlhkosť

5 % až 90 %

Ukončenie

PCB

Jednotková hmotnosť

Cca 8g

Stavebníctvo

Plastové zapečatené､odolné proti toku
