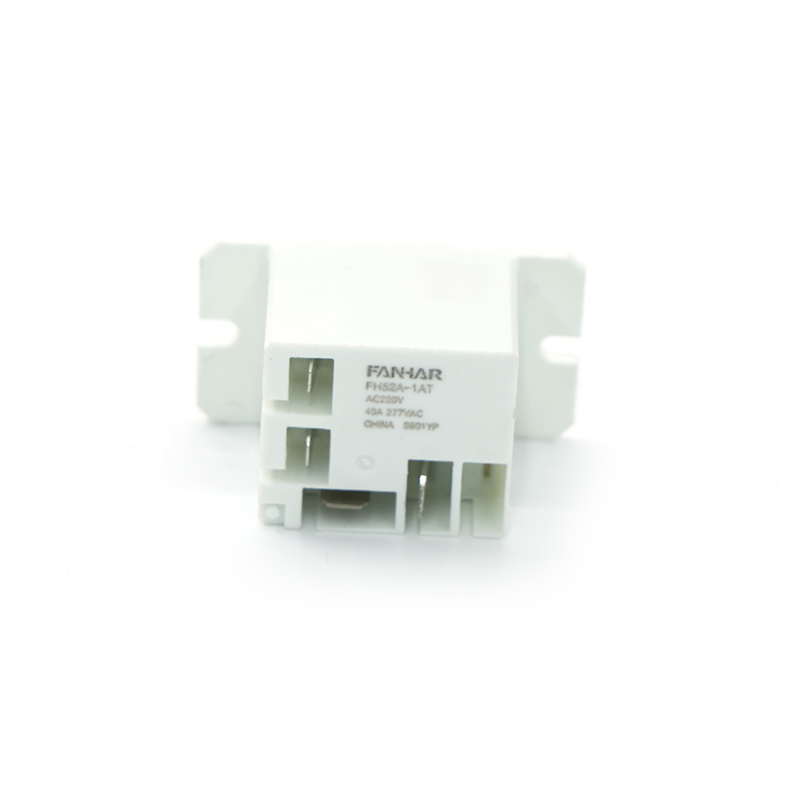

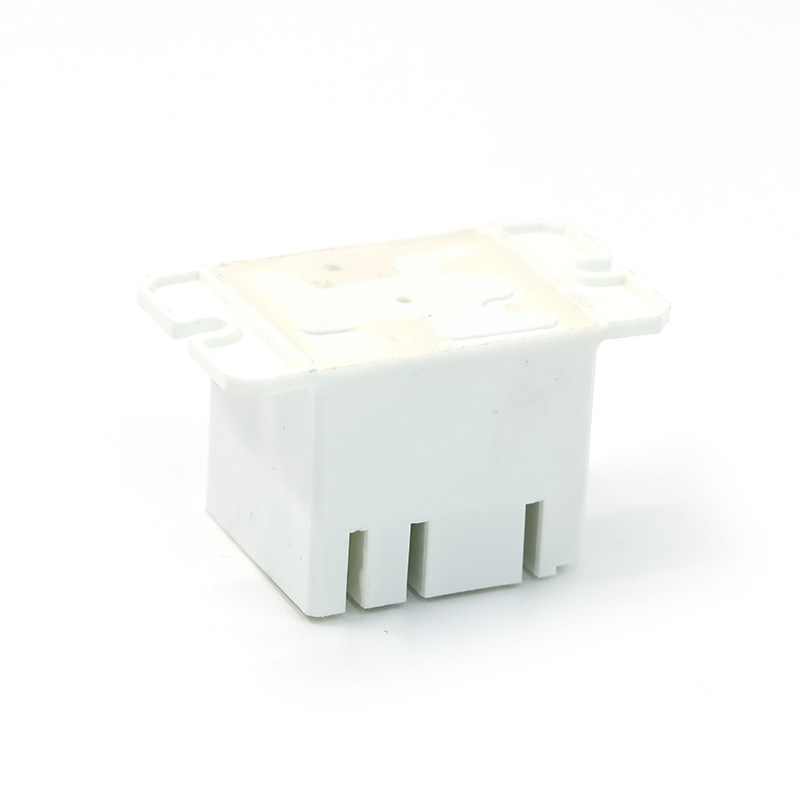

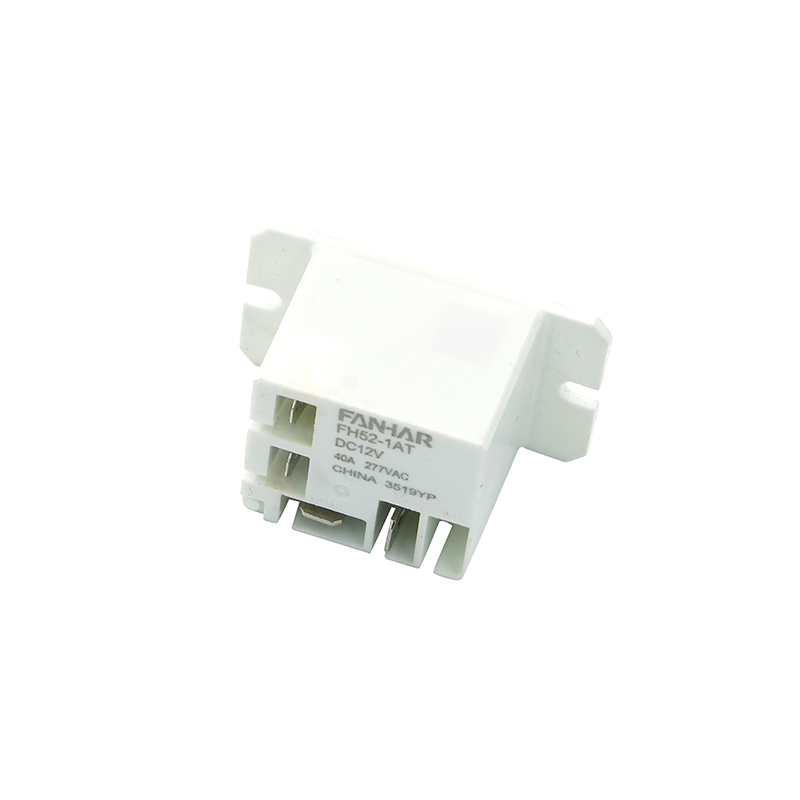

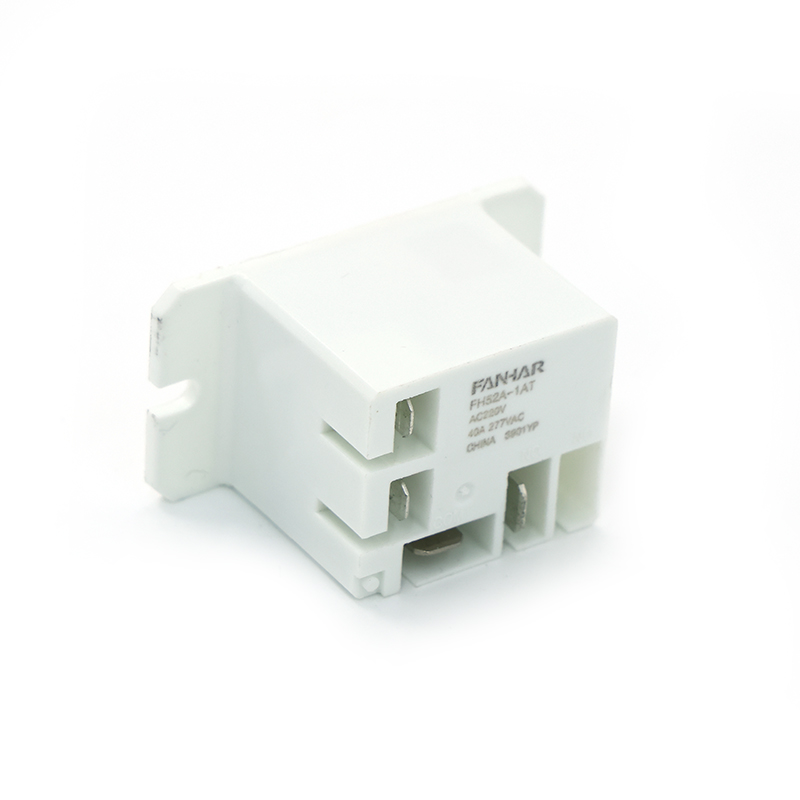

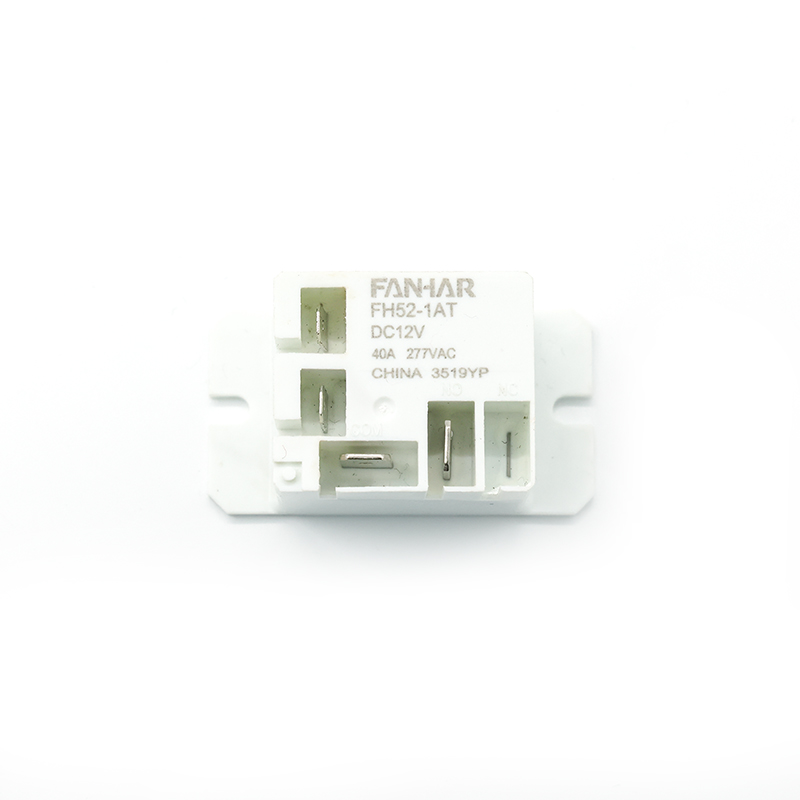

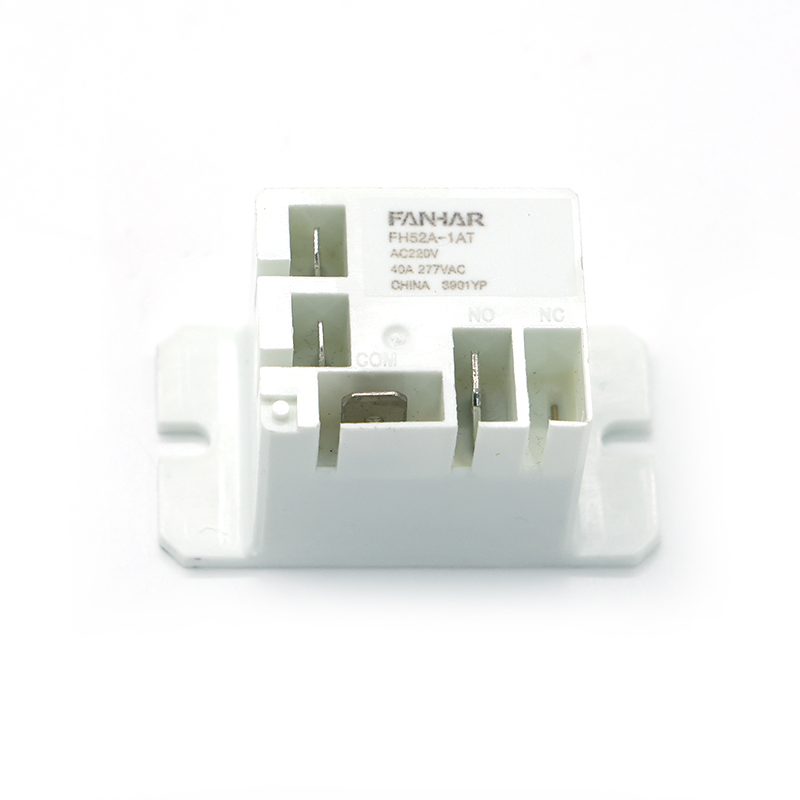

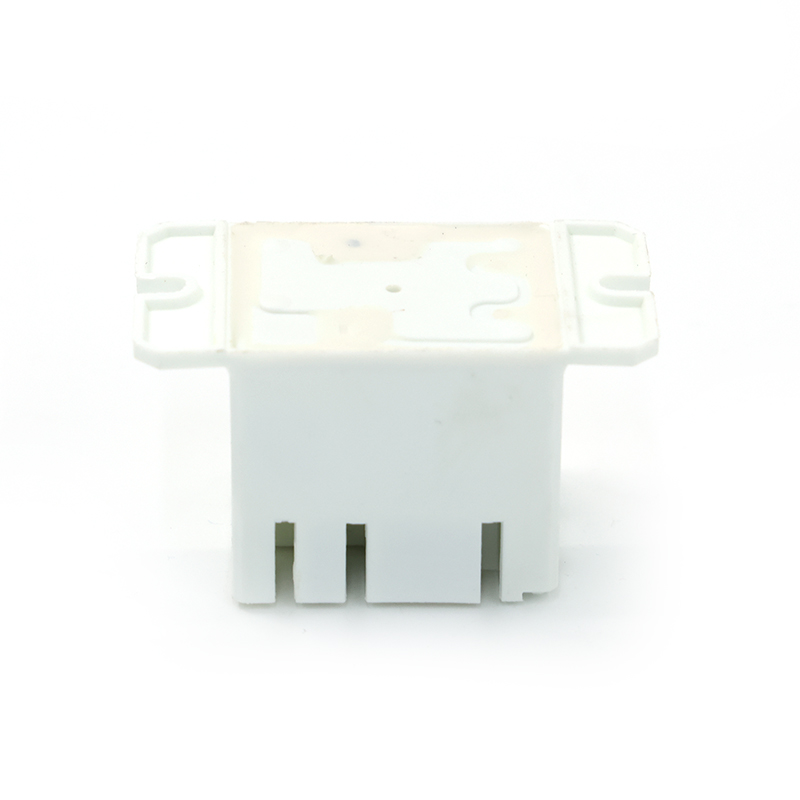

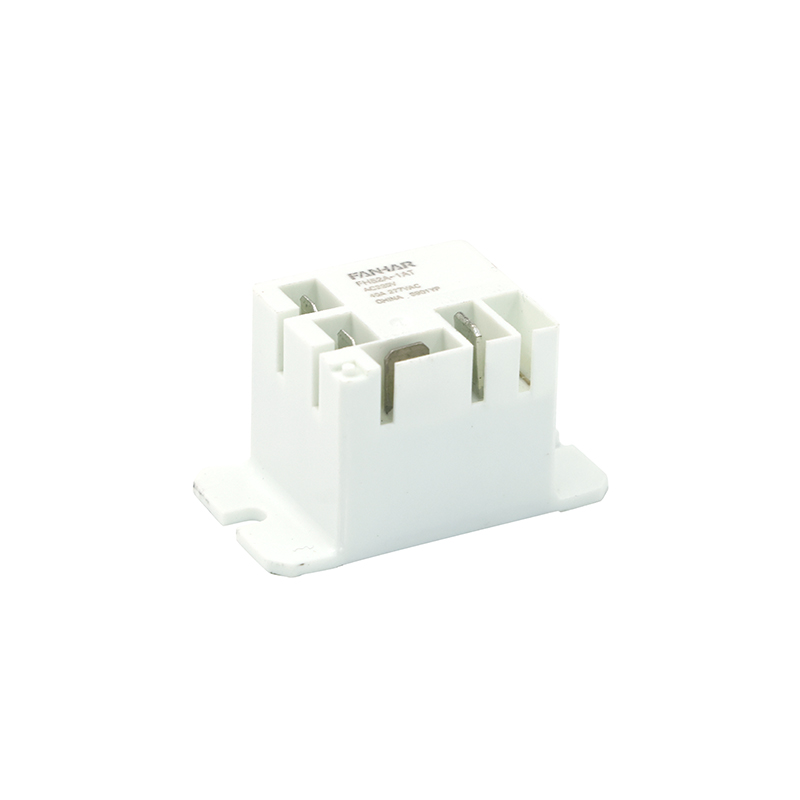

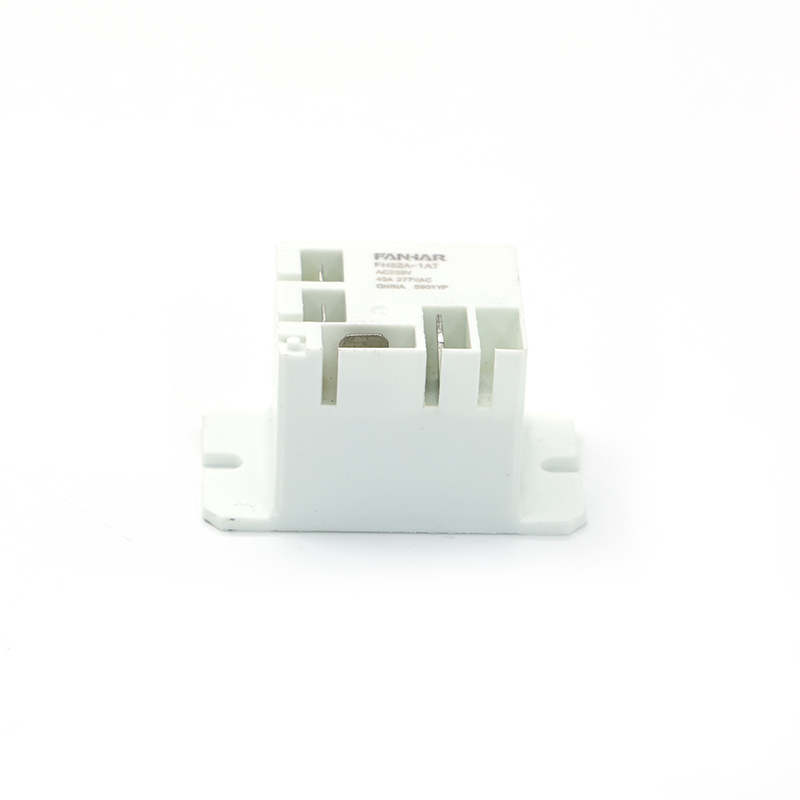

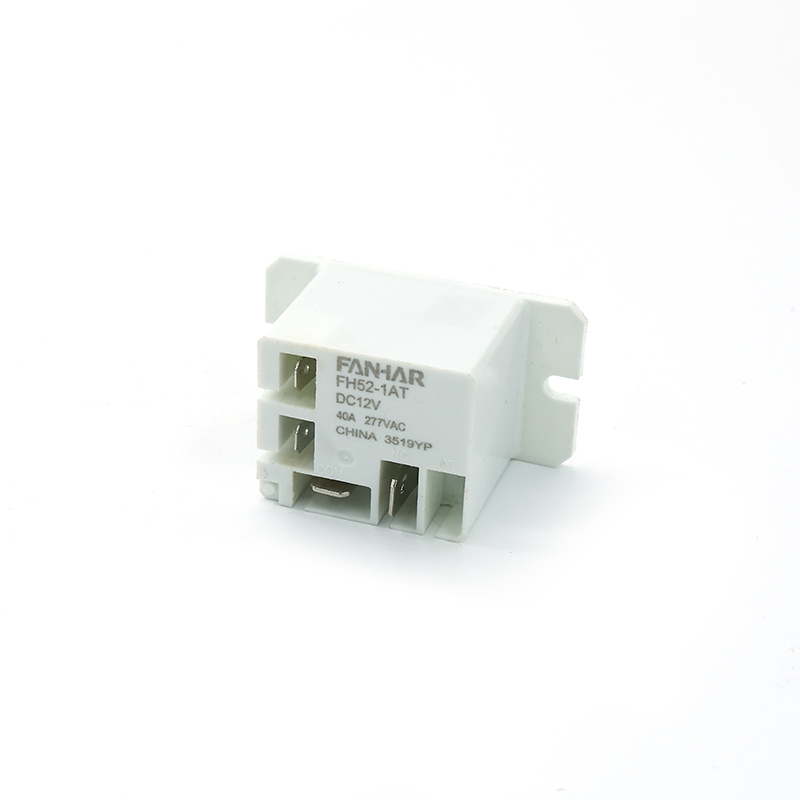

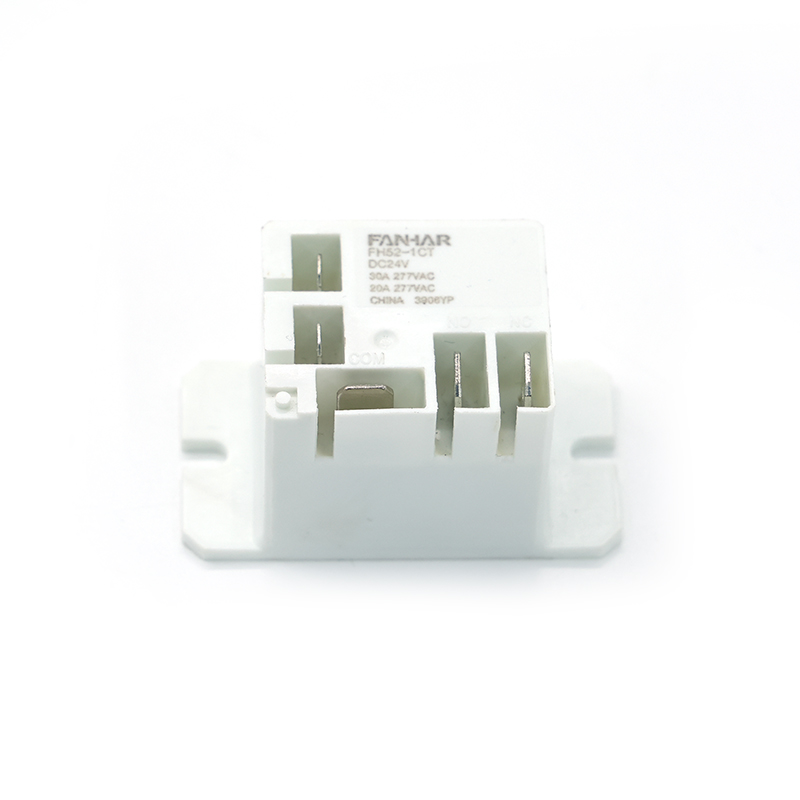

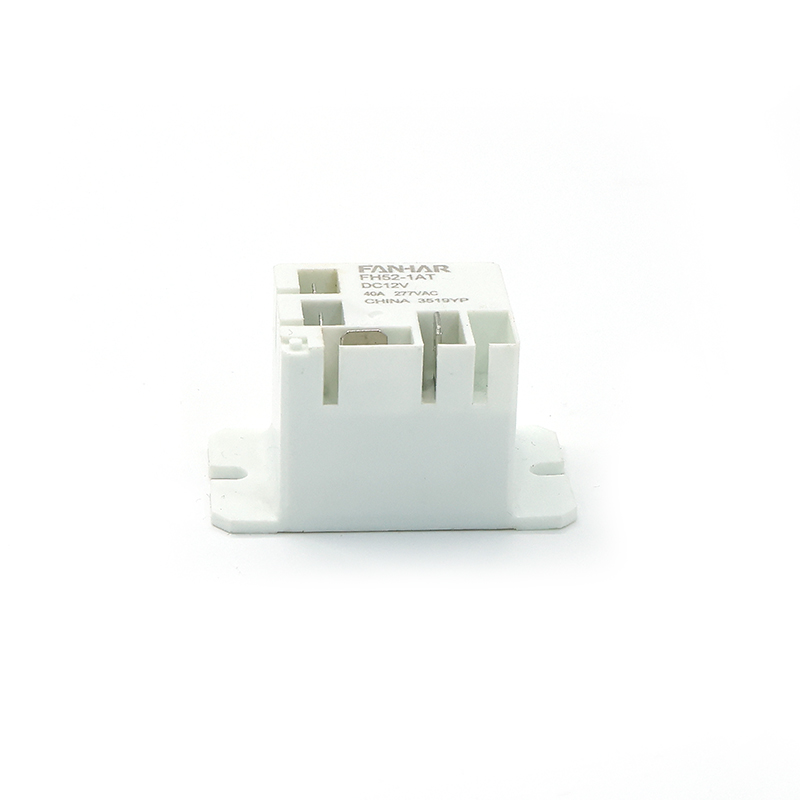

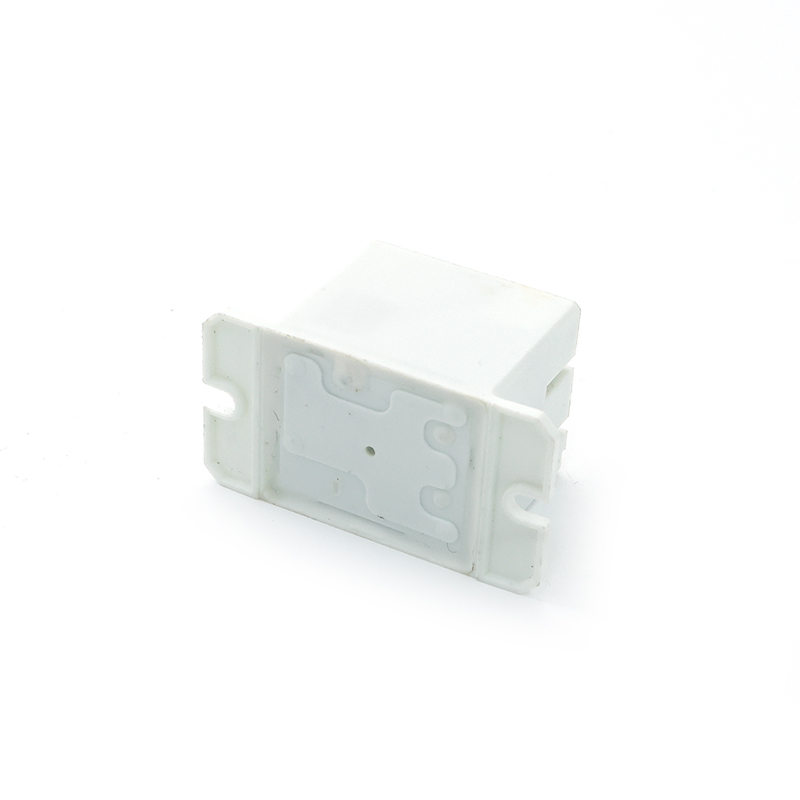

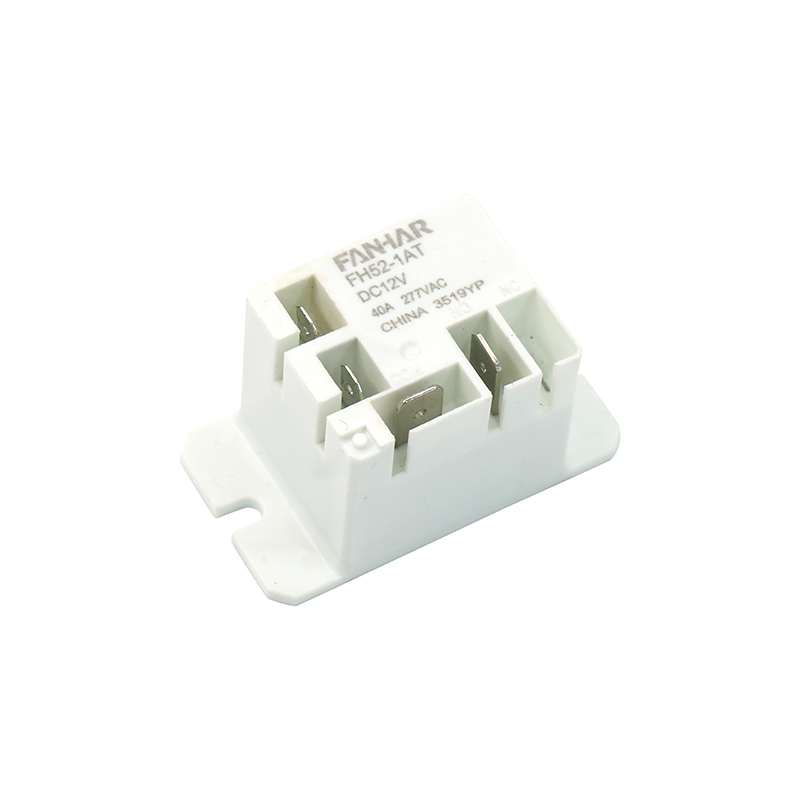

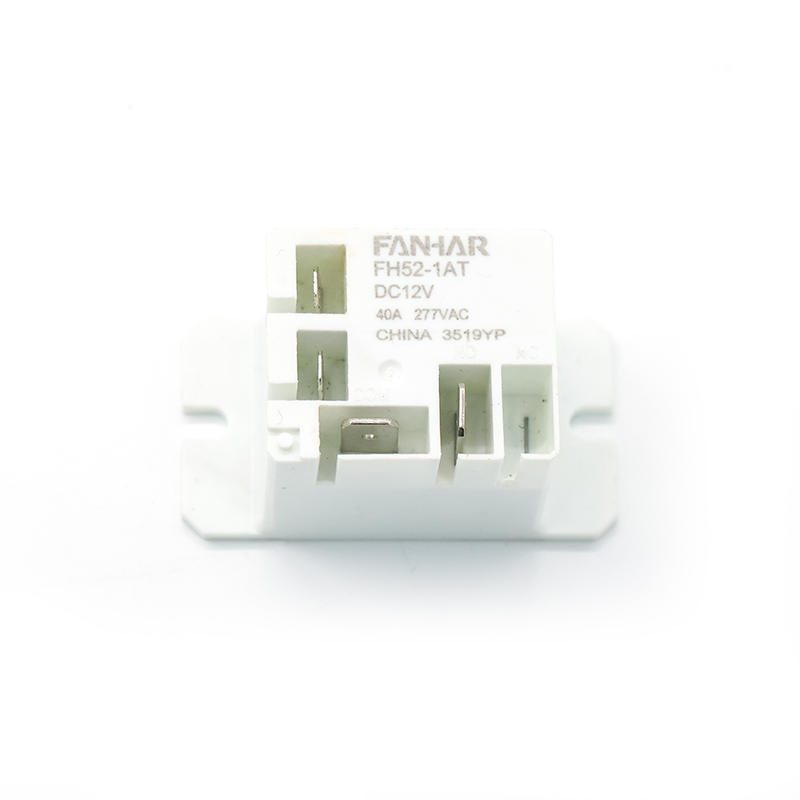

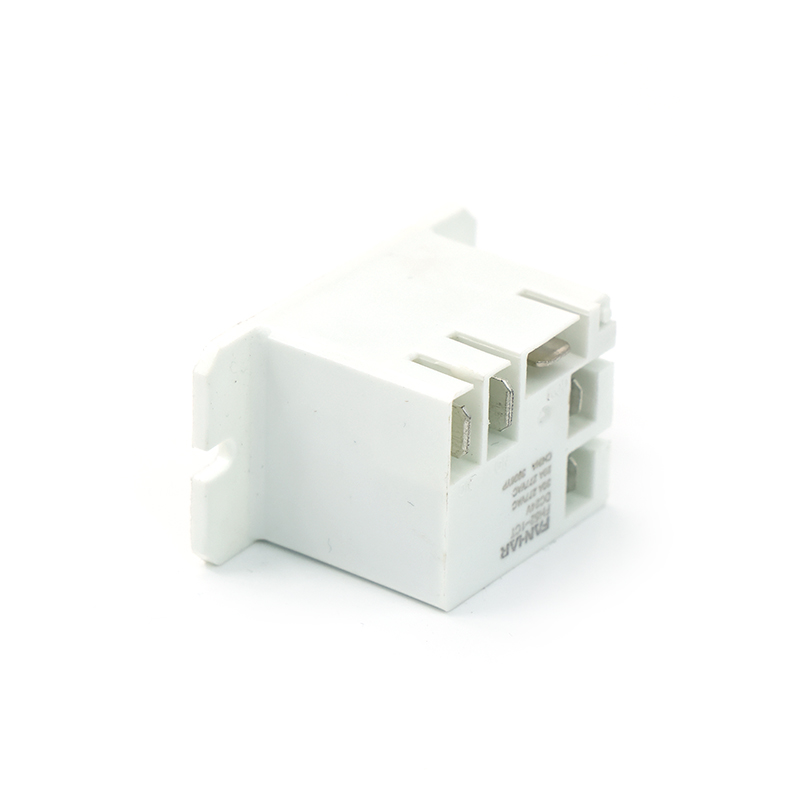

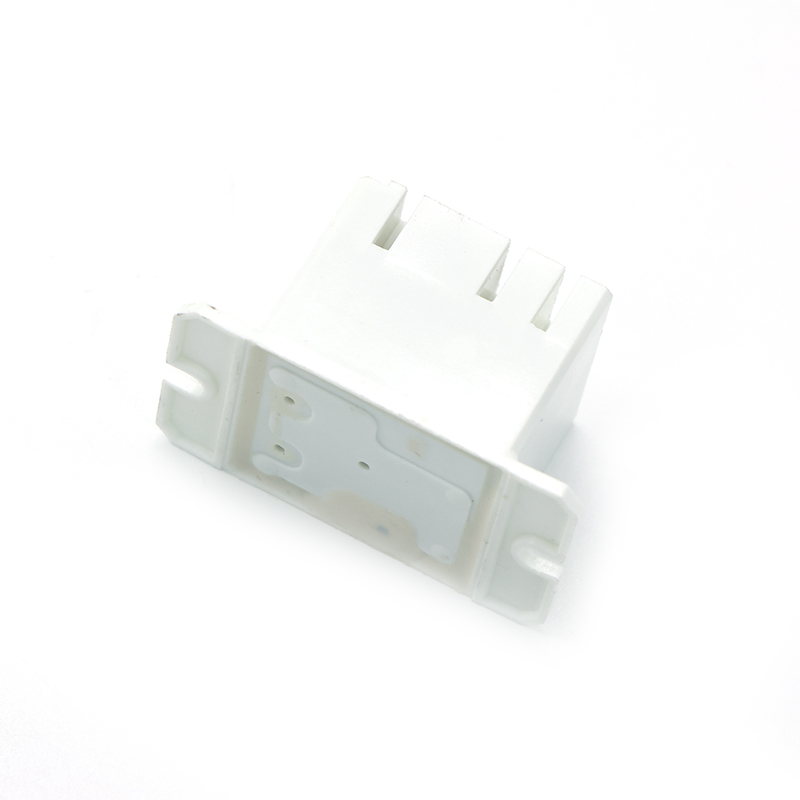

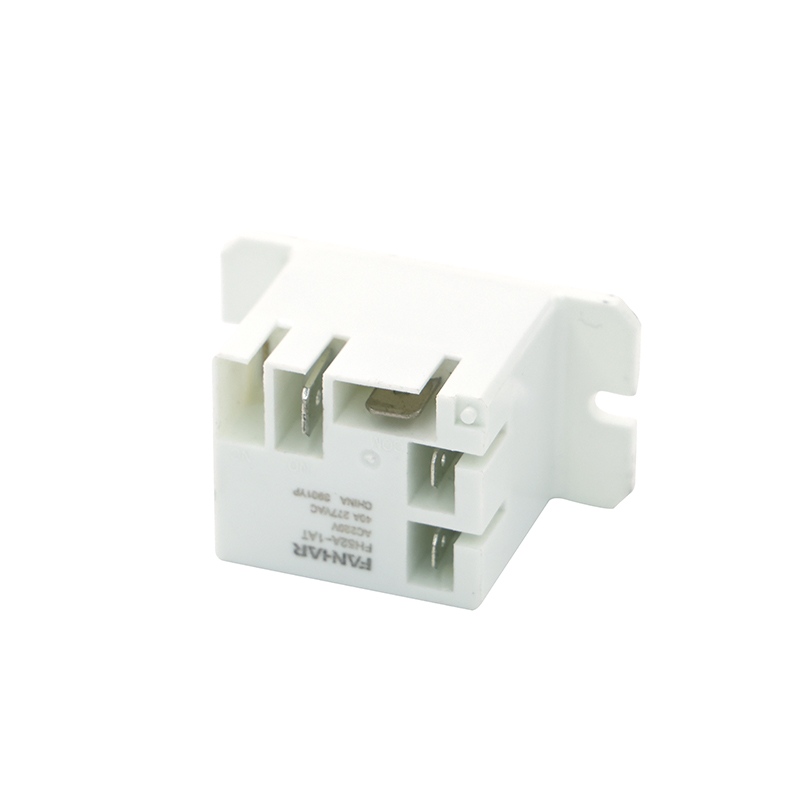

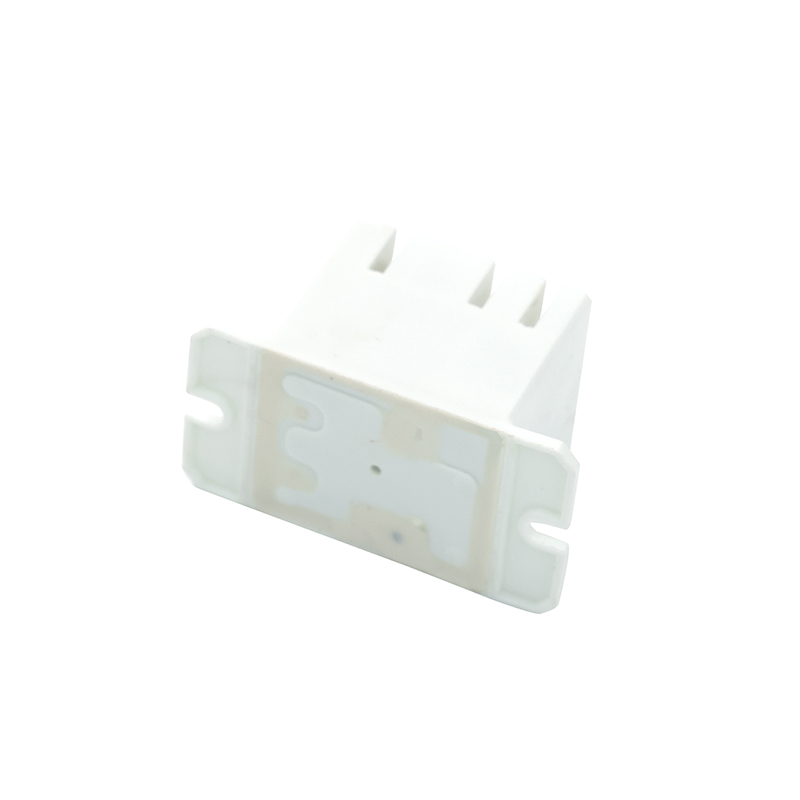

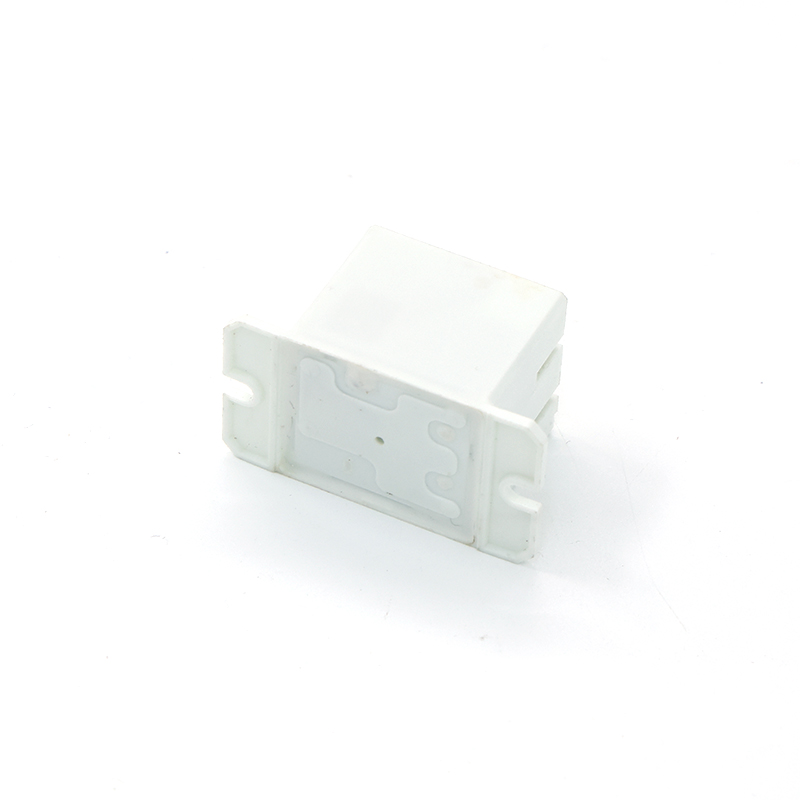

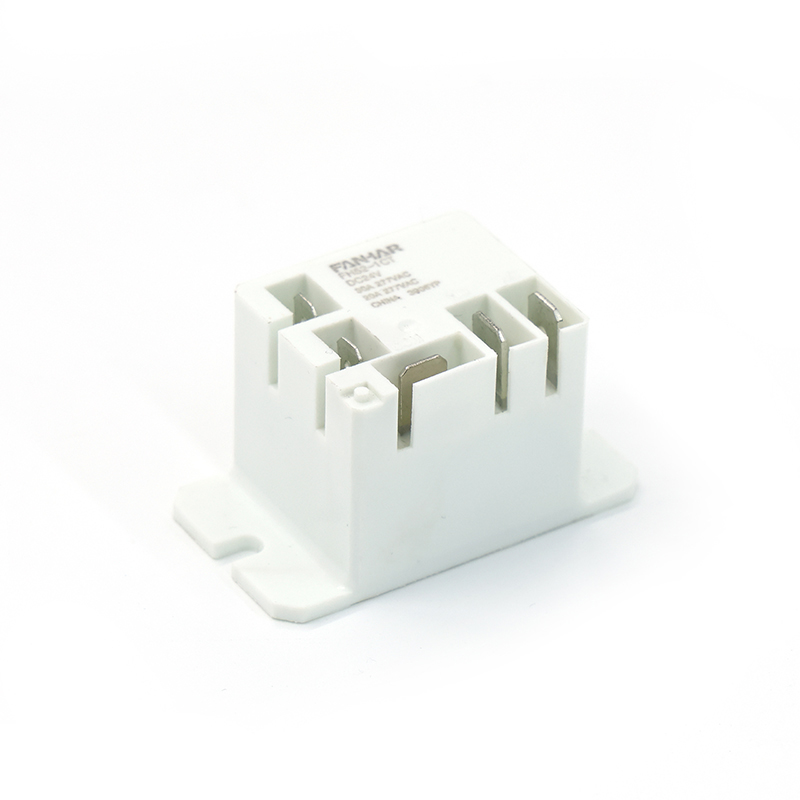

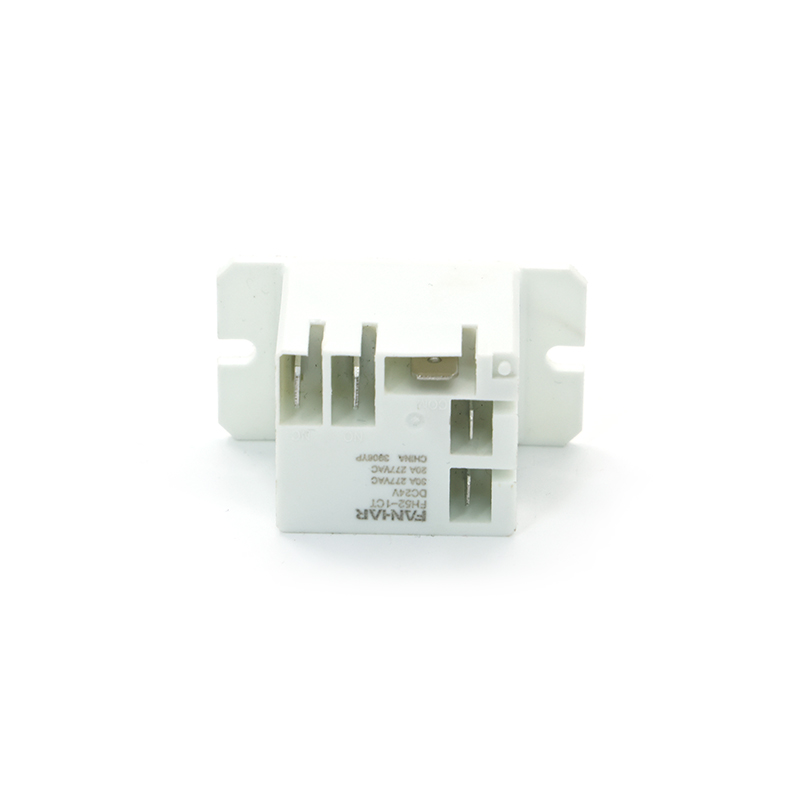

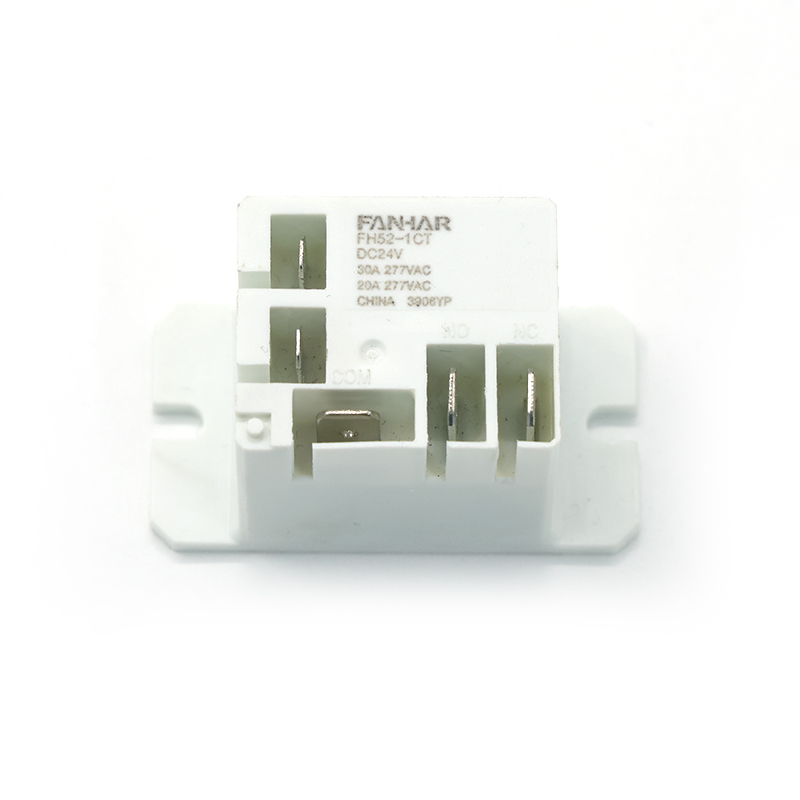

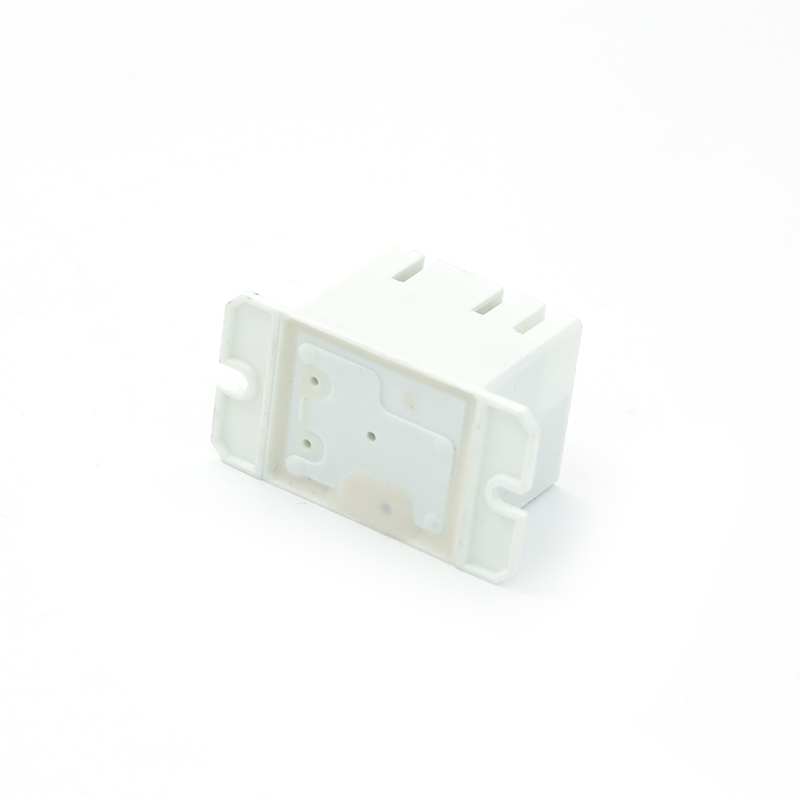

FH52/FH52A 20A 30A 40A priemyselné relé

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

1A, 1B, 1C

Kontaktný odpor (počiatočný)

≤50 mΩ (6V DC 1A)

Kontaktný materiál

AgSnO ₂

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

NO: 30A (štandardný typ)/40A 277VAC          20A 28VDC

NC: 20A 277 VAC

Max.spínacie napätie

277 VAC   28 V DC

Max.spínací prúd

40A

Max.spínacia kapacita

11080VA   560W

Min.povolenie zaťaženia

5 V DC 100 mA

Elektrické

výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť (počiatočná)

Medzi otvorenými kontaktmi

1500 VAC, 1 min

Medzi cievkou a kontaktmi

2500 VAC, 1 min

Prevádzkový čas

≤ 15 ms

Čas uvoľnenia

≤ 10 ms

Mechanické

výkon

Šok

odpor

Funkčné

98 m/s2 (10 g)

Deštruktívne

980 m/s2 (100 g)

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

1× 10 ⁶ ops

Elektrické(Room temperature)

NIE: 30A   277VAC/28VDC    1× 10 ⁵ ops(ON/OFF= 1s/9s)

NIE: 40A   277VAC                  1× 10 ⁴ ops(ON/OFF= 1s/9s)

NC: 20A    277VAC                 1× 10 ⁴ ops(ON/OFF= 1s/9s)

Prevádzkovať

stave

Teplota okolia

DC:-45℃~85℃   AC:-45℃~60℃

Vlhkosť

5 % až 85 %

Ukončenie

Rýchlo kontaktujte terminál

Jednotková hmotnosť

Cca 36g

Stavebníctvo

Utesnené plastom, odolné voči toku
