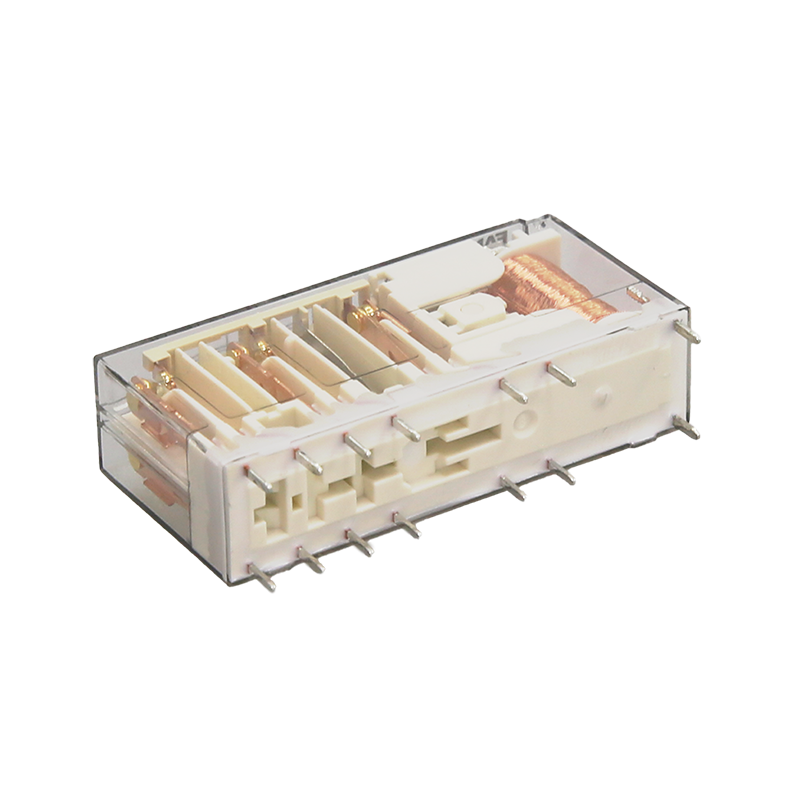

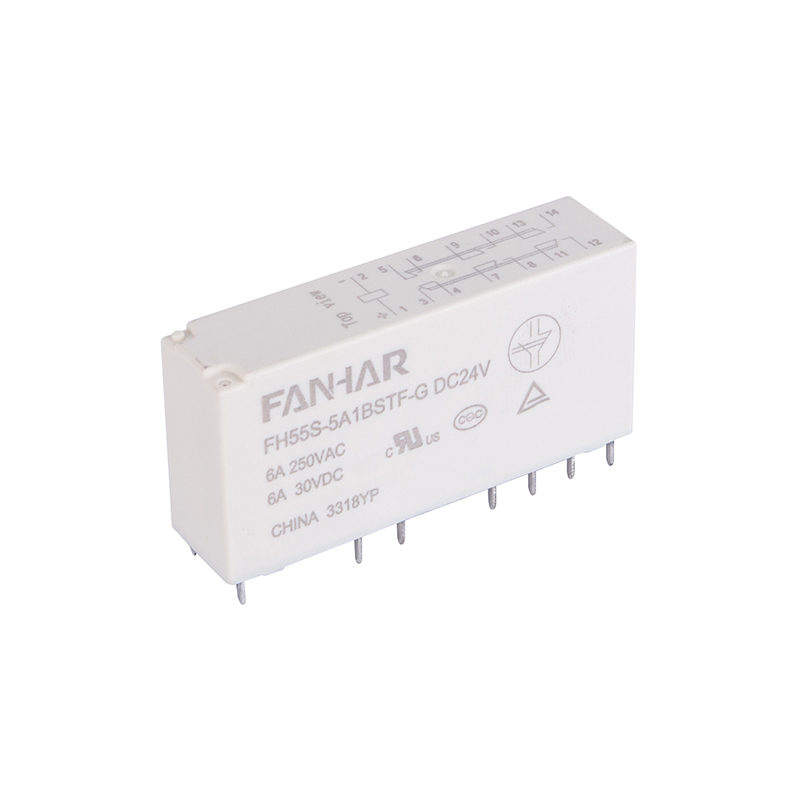

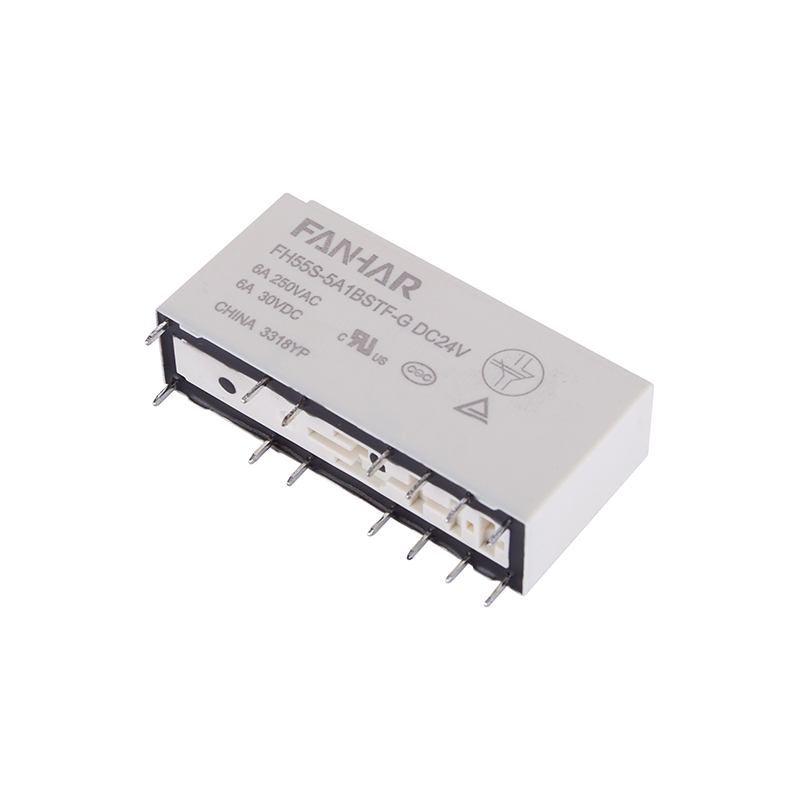

FH55S 6A priemyselné relé Vyhovujúce UL TUV CQC

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

5A1B､4A2B､3A3B

Štrukturálna klasifikácia

(Podľa EN50205)

Povinná orientácia triedy A

Kontaktný odpor (počiatočný)

≤ 100 mΩ (6 V DC 1 A)

Kontaktný materiál

AgSnO ₂

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

6A 277VAC/30VDC

Max.spínacie napätie

400 VAC

Max.spínací prúd

6A

Max.spínacia kapacita

1662VA/180W

Min.povolenie zaťaženia

5VDC 10mA (pozlátenie kontaktov)

Elektrický výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť

(počiatočné)

Medzi otvorenými kontaktmi

1500 VAC

Medzi cievkou a kontaktmi

4000 VAC, 1 min

medzi skupinami kontaktov

2500 VAC, 1 min (11-12/13-14)   4000 VAC, 1 min (iné)

Prevádzkový čas

≤ 20 ms

Čas uvoľnenia

≤ 20 ms

Mechanický výkon

Šok

odpor

Funkčné

98 m/s ² (10 g)

Deštruktívne

980 m/s ² (100 g)

Odolnosť voči vibráciám

N0/NC: 10Hz~55Hz 1,5mm DA

N0:55Hz~200Hz,98m/s ² NC: 55 Hz~200 Hz, 49 m/s ²

Plazivá vzdialenosť

Medzi cievkou a kontaktmi

8 mm

medzi skupinami kontaktov

5,5 mm

Vzdušná vzdialenosť

Medzi cievkou a kontaktmi

8 mm

medzi skupinami kontaktov

5,5 mm

Vytrvalosť

Mechanické

1×10 ⁷ ops

Elektrické (izbová teplota)

6A 277VAC/30VDC                           1×10 ⁵ ops(ON/OFF=1s/9s)

Prevádzkový stav

Teplota okolia

-40 ℃ ~ 85 ℃

Vlhkosť

5 % až 85 %

Ukončenie

PCB

Jednotková hmotnosť

Cca 25g

Stavebníctvo

Plastové zapečatené､odolné proti toku
