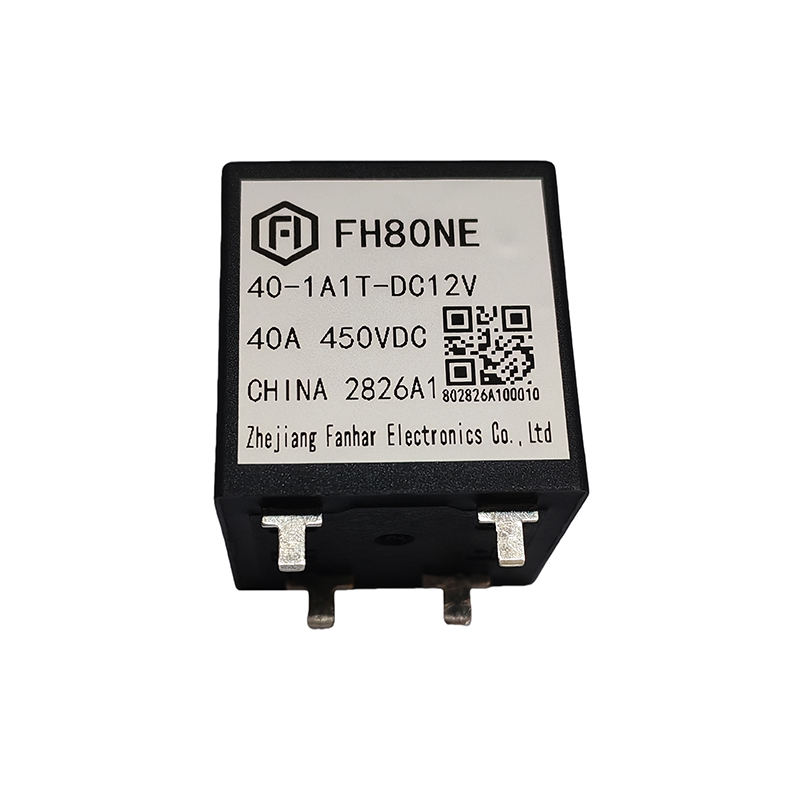

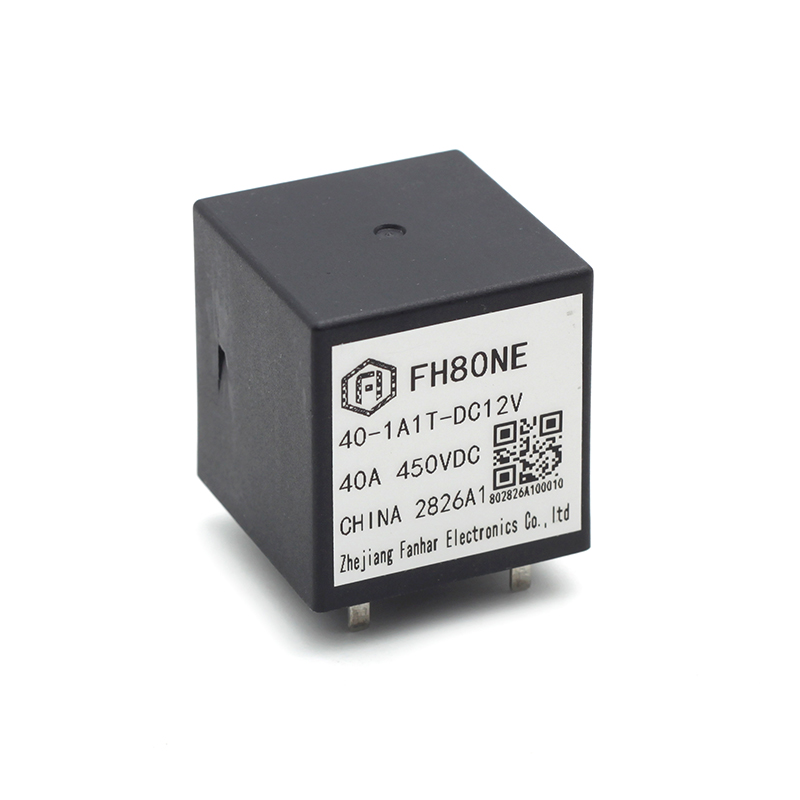

FH80NE 40A nové energetické relé

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

1A

Kontaktný odpor (počiatočný)

≤5mΩ(6V DC 20A)

Kontaktný materiál

AgSnO ₂

Menovitá hodnota

Hodnotené aktuálne

40A

Menovité zaťaženie (odporové zaťaženie)

40 A   450 V DC

Max.spínacie napätie

750 V DC

Max. vypínací prúd

50A (450 V jednosmerný prúd)≥1op

Max.spínacia kapacita

22 500 VA

Elektrické

výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť (počiatočná)

Medzi otvorenými kontaktmi

2000 VAC, 1 min

Medzi cievkou a kontaktmi

3000 VAC, 1 min

Prevádzkový čas (pri menovitom napätí)

≤ 30 ms

Čas uvoľnenia (pri menovitom napätí)

≤ 10 ms

Mechanické

výkon

Odolnosť voči otrasom

Funkčné

196 m/s ² (10 g)

Deštruktívne

490 m/s ² (100 g)

Odolnosť voči vibráciám

10 Hz až 500 Hz   49 m/s²

Vytrvalosť

Mechanické

1×10 ⁵ ops

Elektrické(Resistive)

Prepínanie: 1×10 ³ ops (450 V DC, 40 A)

Prepínanie: 1×10 ⁴ ops (450 V DC, 10 A)

Prepínanie: 4×10 ³ ops (650 V DC, 12 A)

Vyhotovenie: 7,5×10 ⁴ ops (450 V DC, 35 A)

Výroba  ： 5×10 ⁴ ops (750 V DC, 40 A)

Prúdová únosnosť

40A

60A: 30 min

80A: 60s

160A: 5s

240A: 3s

400A: 0,6s

Prevádzkovať

stave

Teplota okolia

-40 ℃ ~ 85 ℃

Vlhkosť

5% až 85% RH

Jednotková hmotnosť

Cca 55 g (bez prílohy)

Stavebníctvo

Flux proof
