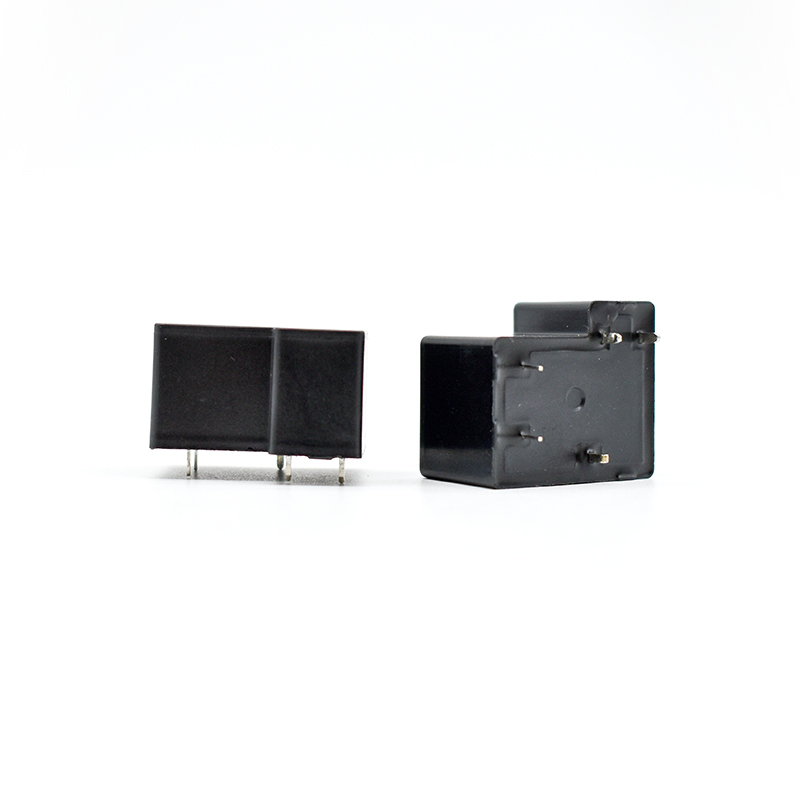

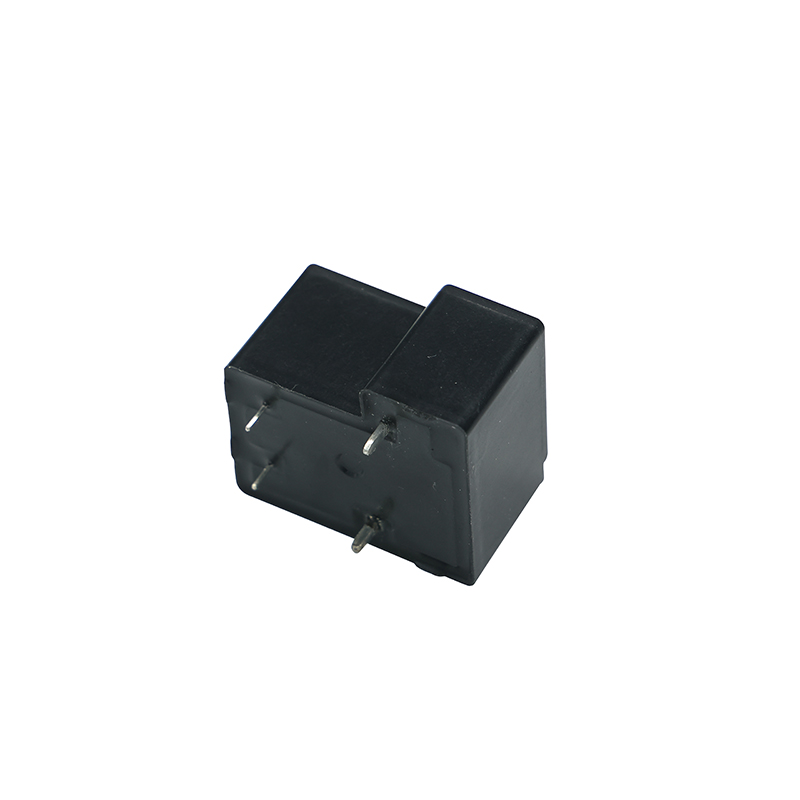

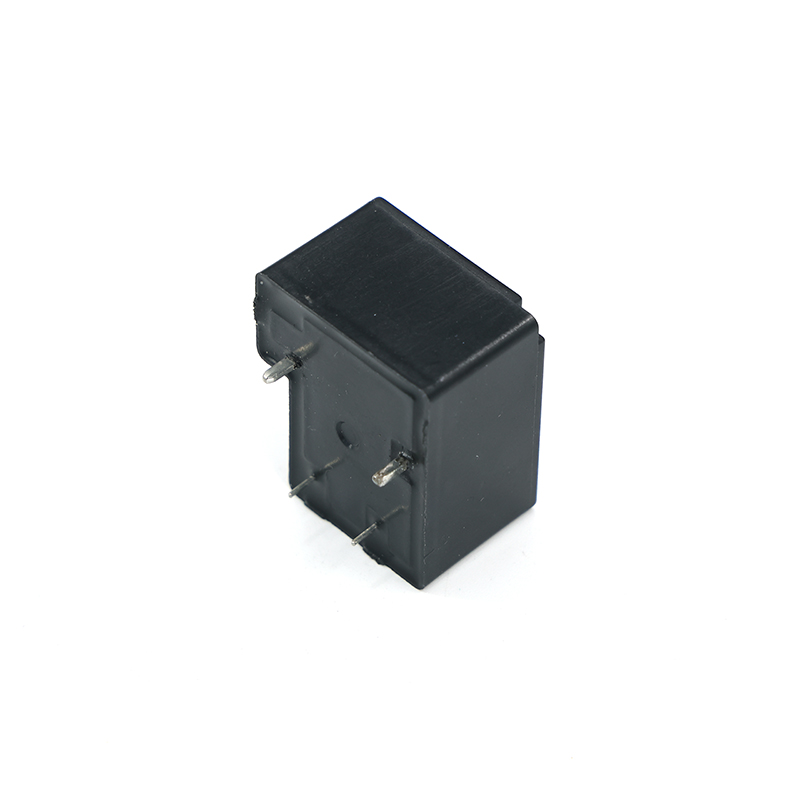

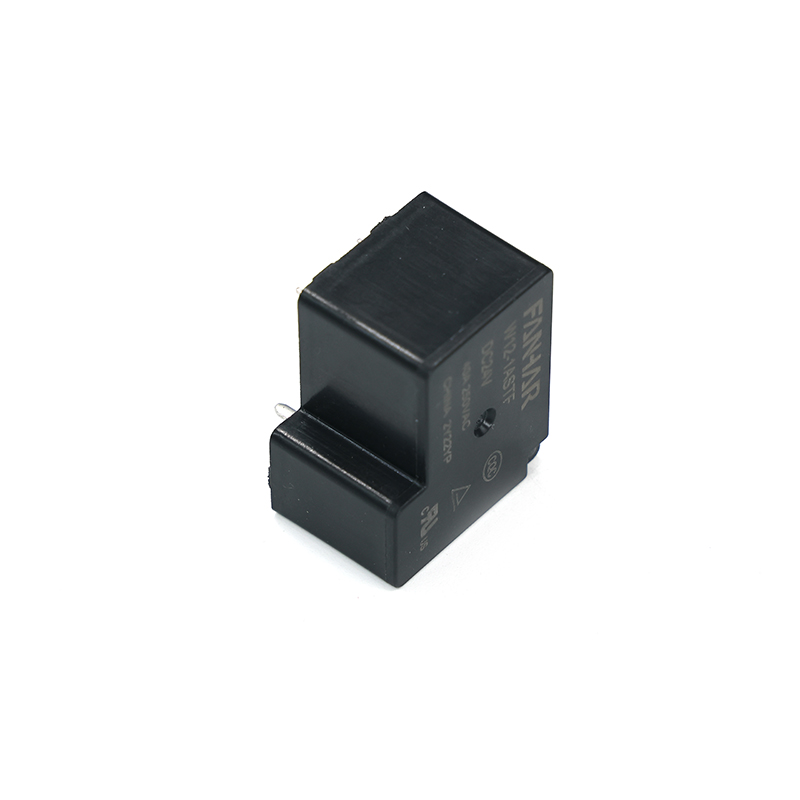

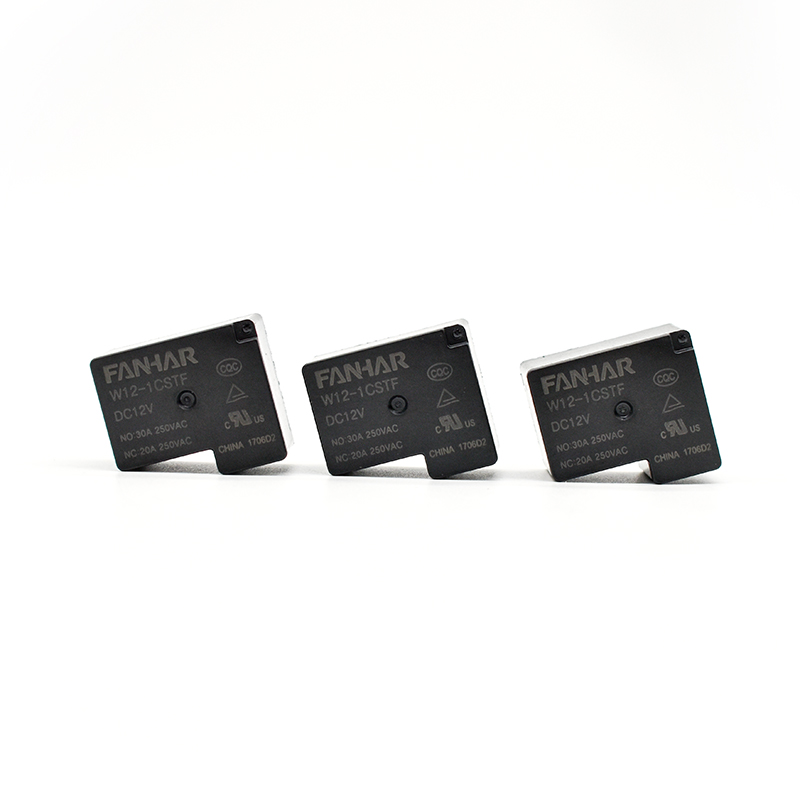

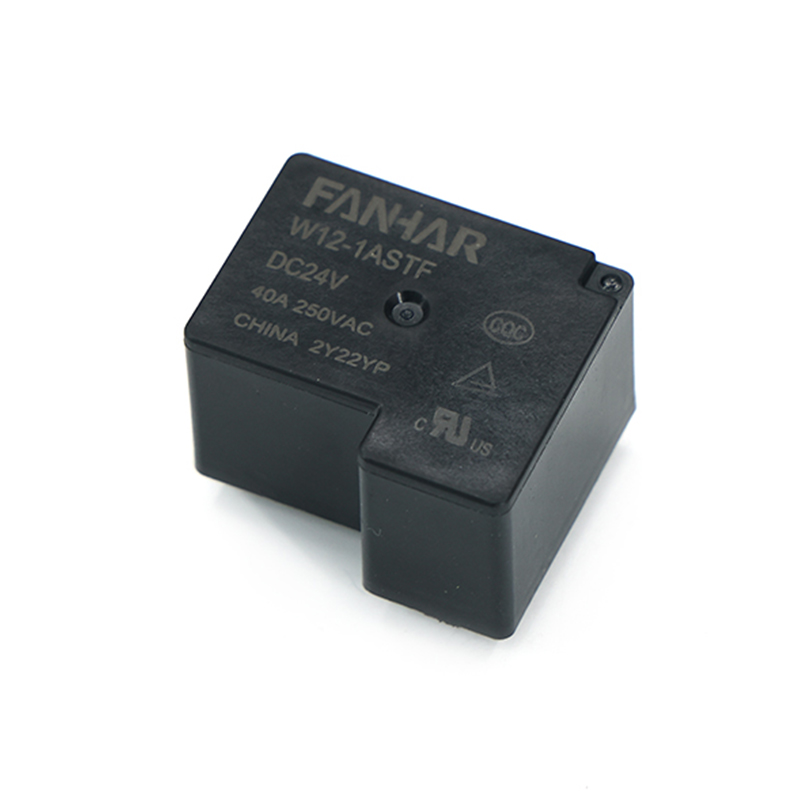

W12 30A 40A výkonové relé Vyhovujúce UL TUV CQC

Špecifikácie

Položka

Štandardné

Typ BG

Kontaktné údaje

Dohoda o kontakte

1A, 1C

1A

Kontaktný odpor (počiatočný)

≤100 mΩ (6V DC 1A)

100 mΩ (6 V DC 1 A)

Kontaktný materiál

AgNi､AgSnO ₂

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

30A (štandard)/40A 250VAC
20A 30VDC

30A 250VAC
20A 48V DC

Max.spínacie napätie

277VAC/30VDC

277VAC/48VDC

Max.spínací prúd

40A

Max.spínacia kapacita

10000VA/600W

7500VA/960W

Min.povolenie zaťaženia

5 V DC 100 mA

Elektrický výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť (počiatočná)

Medzi otvorenými kontaktmi

1500 VAC, 1 min

2500 VAC, 1 min

Medzi cievkou a kontaktmi

2500VAC (štandard)/4000VAC, 1 min

Prevádzkový čas

≤ 15 ms

≤ 20 ms

Čas uvoľnenia

≤ 10 ms

≤ 15 ms

Mechanický výkon

Odolnosť voči otrasom

Funkčné

98 m/s ² (10G)

Deštruktívne

980 m/s ² (100G)

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

5× 10 ⁶ ops

Elektrické (izbová teplota)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 30VDC  1×10 ⁵ ops(ON/OFF=1s/9s)

40A 250VAC  2×10 ⁴ ops(ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops(ON/OFF=1s/9s)
20A 48VDC  5×10 ⁴ ops(ON/OFF=1s/9s)

Prevádzkový stav

okolitá teplota

-40 ℃ ~ 85 ℃

Vlhkosť

5 % až 90 %

Ukončenie

PCB

Jednotková hmotnosť

Cca 27g

Stavebníctvo

Plastové zapečatené, odolné voči toku
