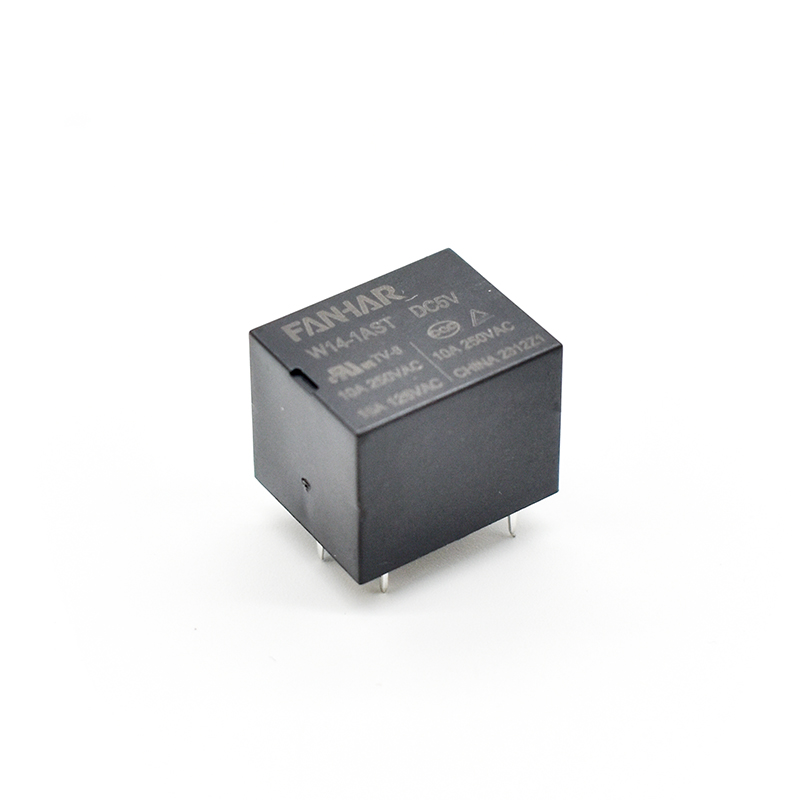

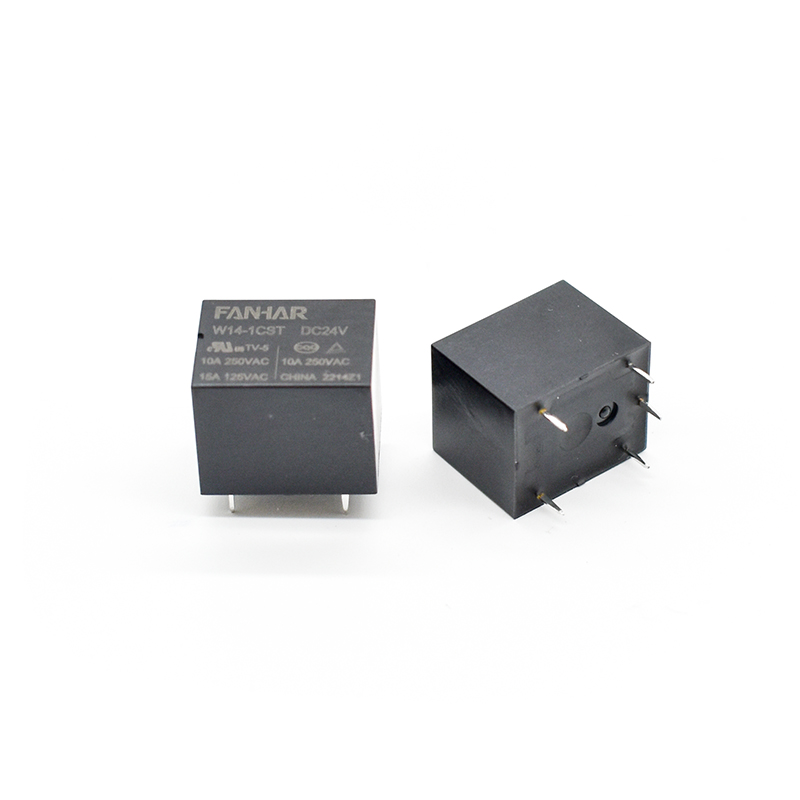

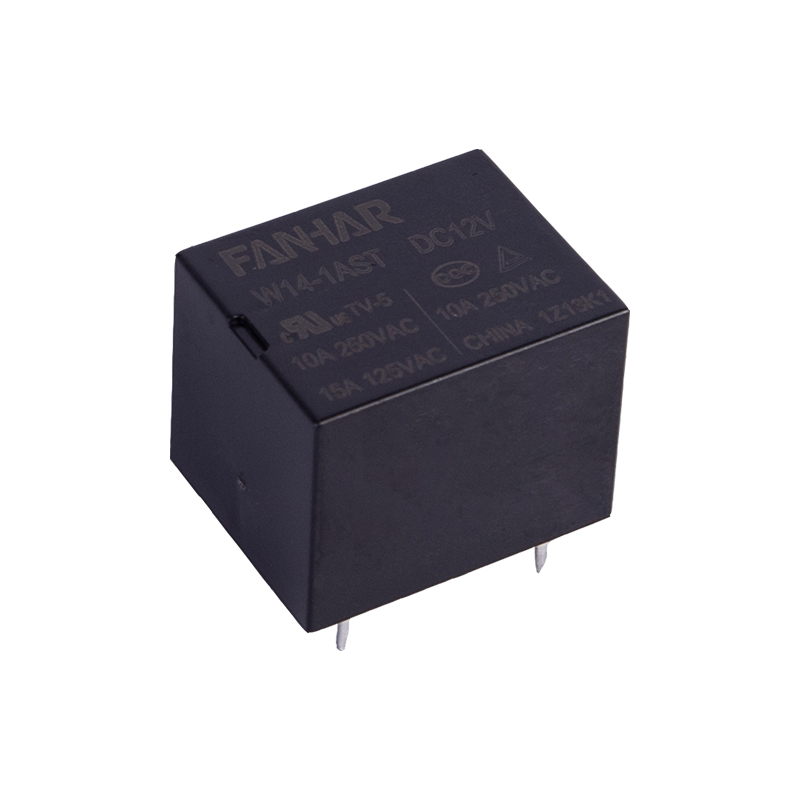

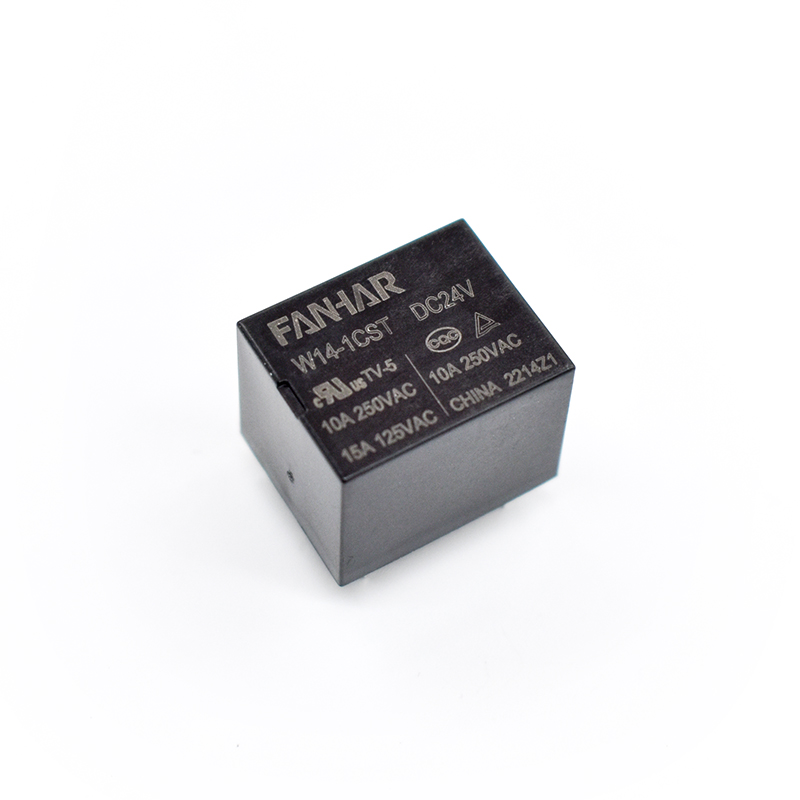

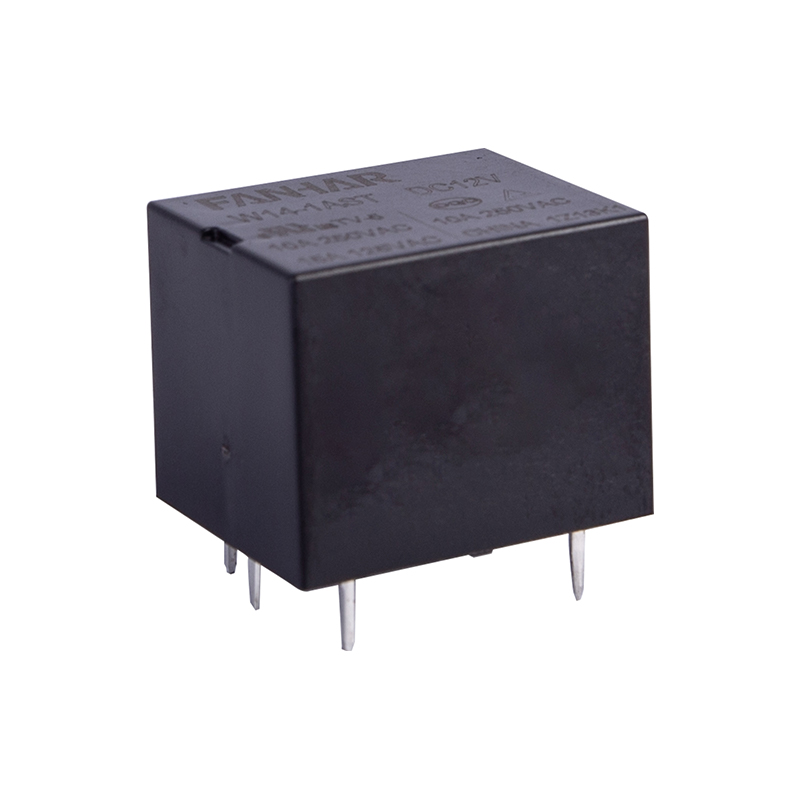

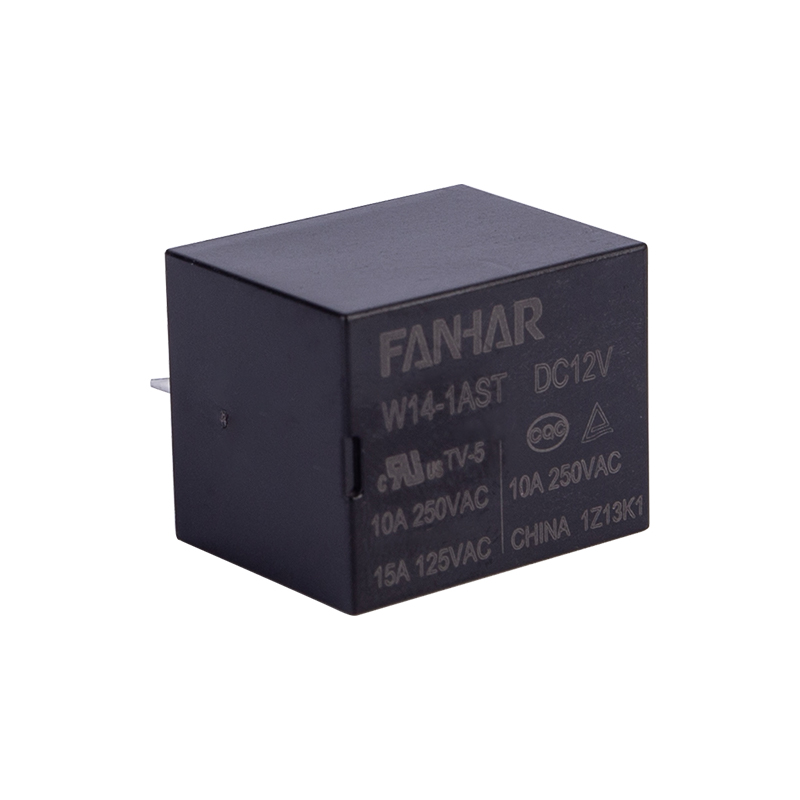

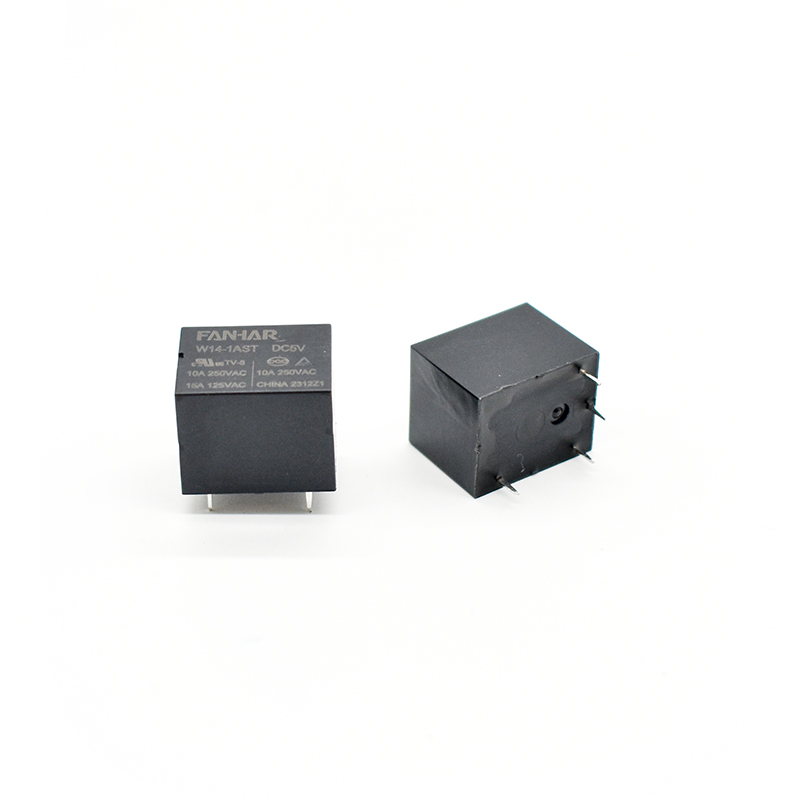

W14 10A 15A výkonové relé Vyhovujúce UL TUV CQC

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

1A, 1B, 1C

Kontaktný odpor

≤100 mΩ (6V DC 1A)

Kontaktný materiál

AgSnO ₂

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

10A   250VAC/30VDC

15A   125 VAC

Max.spínacie napätie

277VAC/30VDC

Max.spínací prúd

15A

Max.spínacia kapacita

2500VA/300W

Min.povolenie zaťaženia

5 V DC 100 mA

Elektrické

výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť (počiatočná)

Medzi otvorenými kontaktmi

750 VAC, 1 min

Medzi cievkou a kontaktmi

1500 VAC, 1 min

Prevádzkový čas

≤ 10 ms

Čas uvoľnenia

≤ 5 ms

Mechanické

výkon

Šok

odpor

Funkčné

98 m/s2 (10 g)

Deštruktívne

980 m/s2 (100 g)

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

1× 10 ⁶ ops

Elektrické(Room temperature)

5A       250VAC/30VDC                     1×10 ⁵ ops(ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ ops(ON/OFF=1s/9s)
15A      125VAC                                     5×10 ⁴ ops(ON/OFF=1s/9s)
1/2HP  125VAC (motor)                       3×10 ⁴ ops(ON/OFF=1s/9s)
600W  120VAC (LED lampa)                 2,5×10 ⁴ ops (ON/OFF=1s/9s)

Prevádzkovať

stave

okolitá teplota

-40 ℃ ~ 85/105 ℃

Vlhkosť

5 % až 90 %

Ukončenie

PCB

Jednotková hmotnosť

Cca 7g

Stavebníctvo

Utesnené plastom, odolné voči toku
