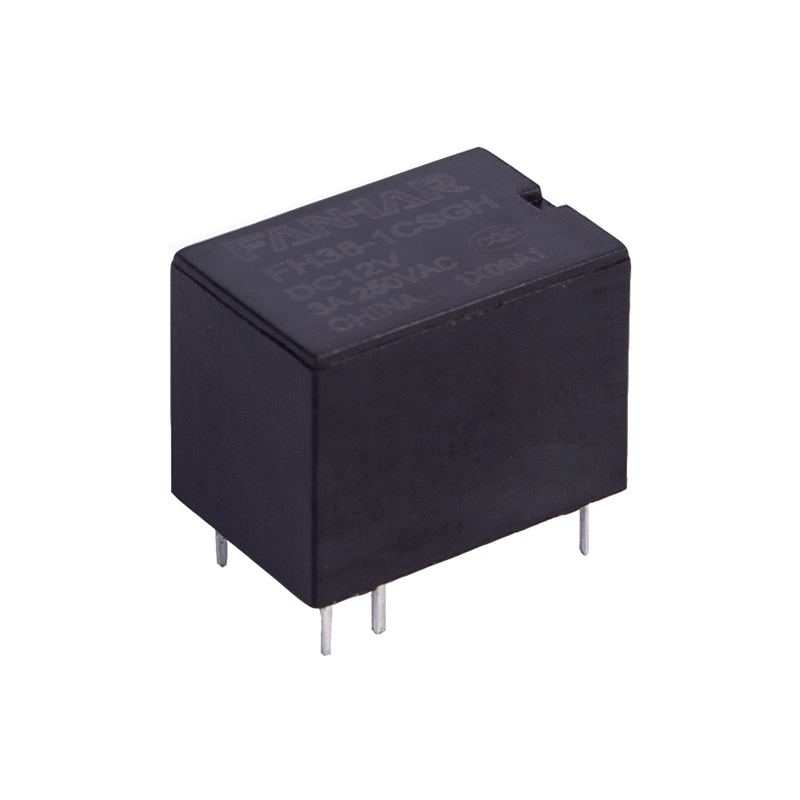

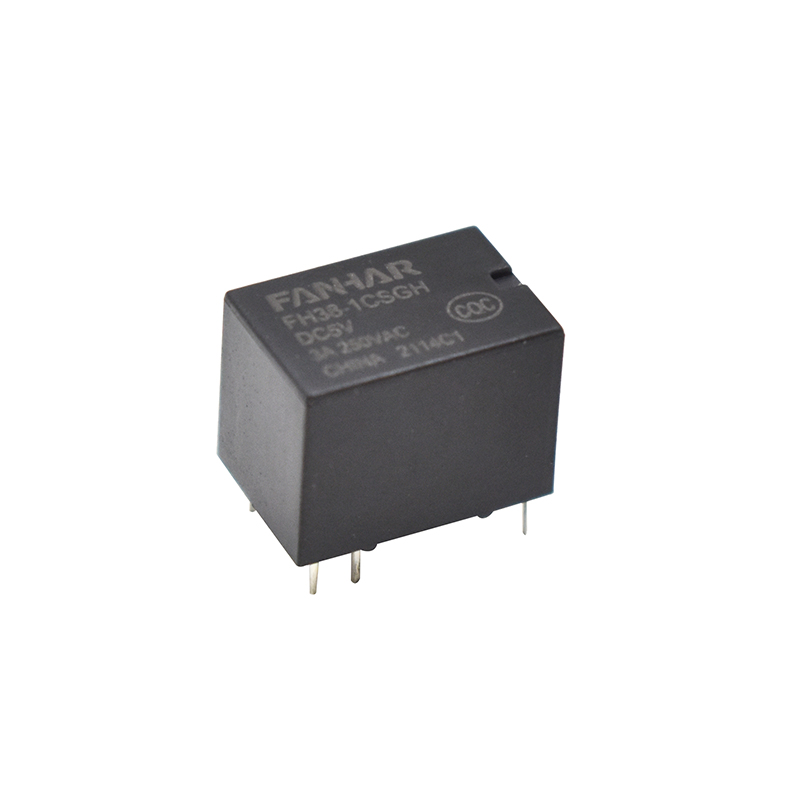

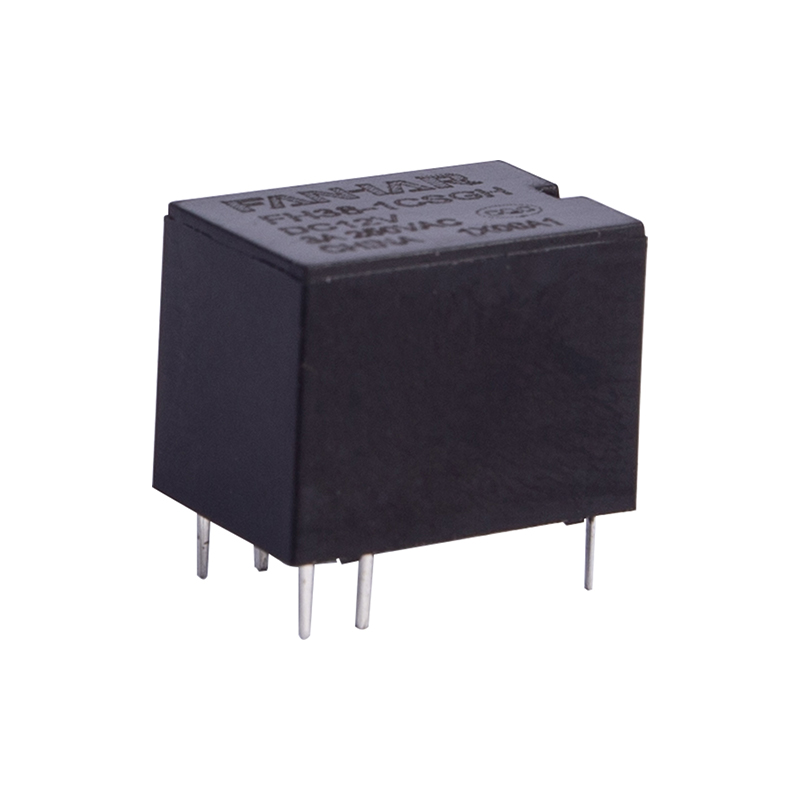

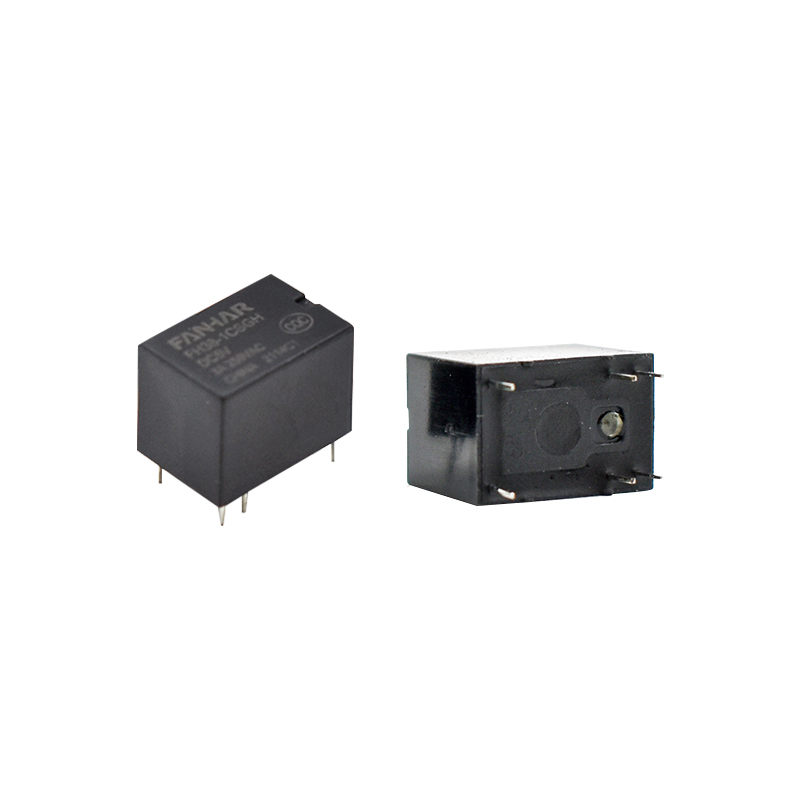

FH38/FH38A 3A signálové relé kompatibilné s CQC

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

1C

Kontaktný odpor (počiatočný)

≤ 100 mΩ (6 V DC 0, 1 A)

Kontaktný materiál

AgNi pozlátené

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

3A   250 VAC

Max.spínacie napätie

277 VAC

Max.spínací prúd

5A

Max.spínacia kapacita

750 VA

Min.povolenie zaťaženia

5 V DC 100 mA

Elektrický výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrická pevnosť (počiatočná)

Medzi otvorenými kontaktmi

500 VAC, 1 min

Medzi cievkou a kontaktmi

1000 VAC, 1 min

Prevádzkový čas

≤ 10 ms

Čas uvoľnenia

≤ 5 ms

Mechanické

výkon

Šok

odpor

Funkčné

98 m/s ² (10 g)

Deštruktívne

980 m/s ² (100 g)

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

1× 10 ⁷ ops

Elektrické (izbová teplota)

3A   250VAC                   5× 10 ⁴ ops (ZAP./VYP. = 1 s/9 s)

Prevádzkový stav

okolitá teplota

-25 ℃ ~ 70 ℃

Vlhkosť

5 % až 85 %

Ukončenie

PCB (zapuzdrenie DIP)

Jednotková hmotnosť

Cca 5g

Stavebníctvo

Utesnené plastom, odolné voči toku
