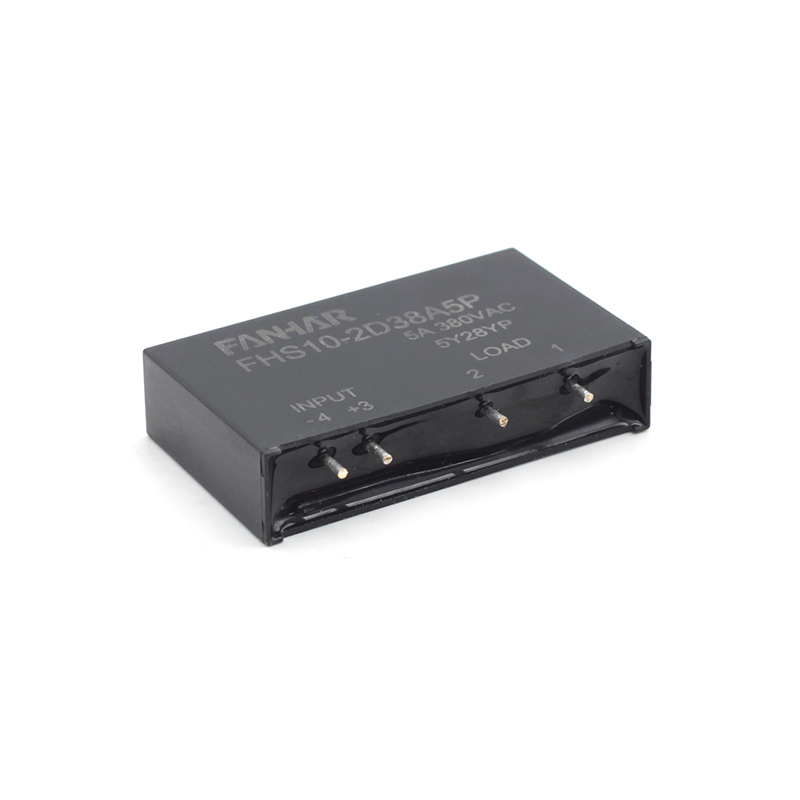

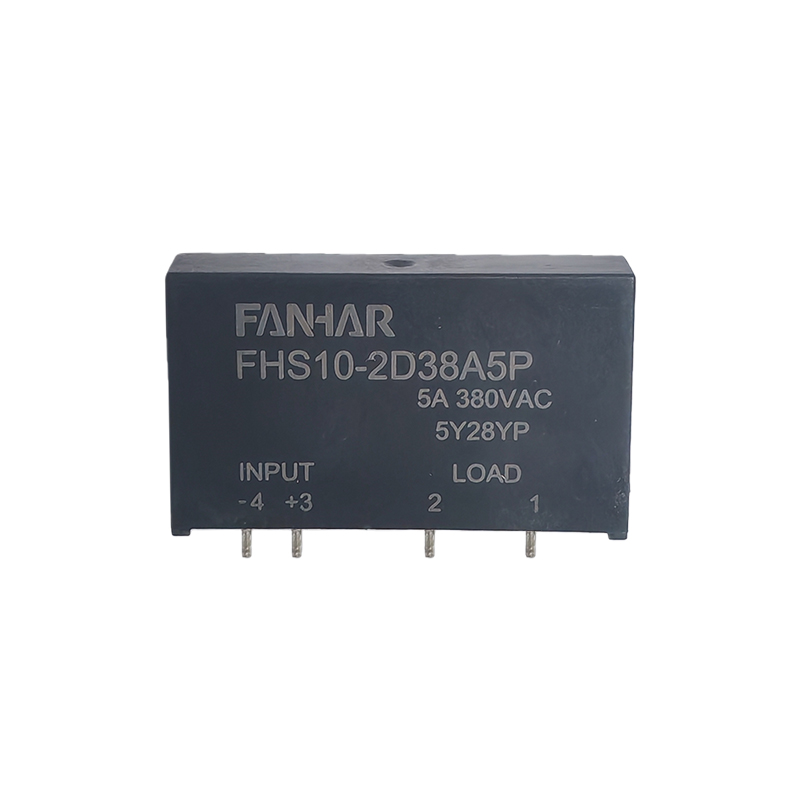

FHS10 5A 24A 38A 48A Polovodičové relé

VSTUPNÉ ŠPECIFIKÁCIE (Ta=25℃)

Ovládanie rozsahu napätia

D

（4~32)VDC

1D

（9,6~14,4）VDC

2D

（19,2~28,8）VDC

24A

19,2 VAC ～ 28,8 VAC

110A

85 VAC - 132VAC

220A

175 VAC - 264VAC

Musí zapínať napätie

D

4V DC

1D

9,6 V DC

2D

19,2 V DC

24A

19,2 VAC

110A

85VAC

220A

175VAC

Musí sa vypnúť napätie

1V DC

Max. vstupný prúd

10 mA

VÝSTUPNÉ ŠPECIFIKÁCIE (Ta=25℃)

Rozsah záťažového napätia

24A

24VAC - 280VAC

38A

24VAC - 440VAC

48A

24VAC až 530VAC

Načítať aktuálny rozsah

0,1~5A

Max. rázový prúd (10 ms)

320 A (10 ms)

Max. I²t pre fixáciu（10 ms   A2S）

512

Max. mimostavový zvodový prúd

≤ 5 mA

Max. pokles napätia v zapnutom stave

1,5Vr.m.s

Max. čas zapnutia

Zerocross

≤1/2 Cyklus 1 ms

Náhodný

≤ 1 ms

Max. čas vypnutia

≤1/2 Cyklus 1 ms

Max. prechodné napätie

800 VpK

Min. vypnutý (dv/dt)

1000 V/us

Max. nulové krížové napätie

±15V

Min. účinník

0.5

VŠEOBECNÉ ŠPECIFIKÁCIE (Ta=25℃)

Dielektrická pevnosť (vstup na výstup)

4000 VAC     50 Hz/60 Hz    1 min

Izolačný odpor

1000MΩ（500VDC）

Prepätie (1,2/50uS)

4KV

Mechanické

výkon

Šok

odpor

Funkčné

98 m/s2

Deštruktívne

980 m/s2

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Prevádzková teplota

-30 ℃ ~ 80 ℃

Skladovacia teplota

-40 ℃ ~ 100 ℃

okolitá vlhkosť

45%~85%

Jednotková hmotnosť

Cca 20 g $ $
