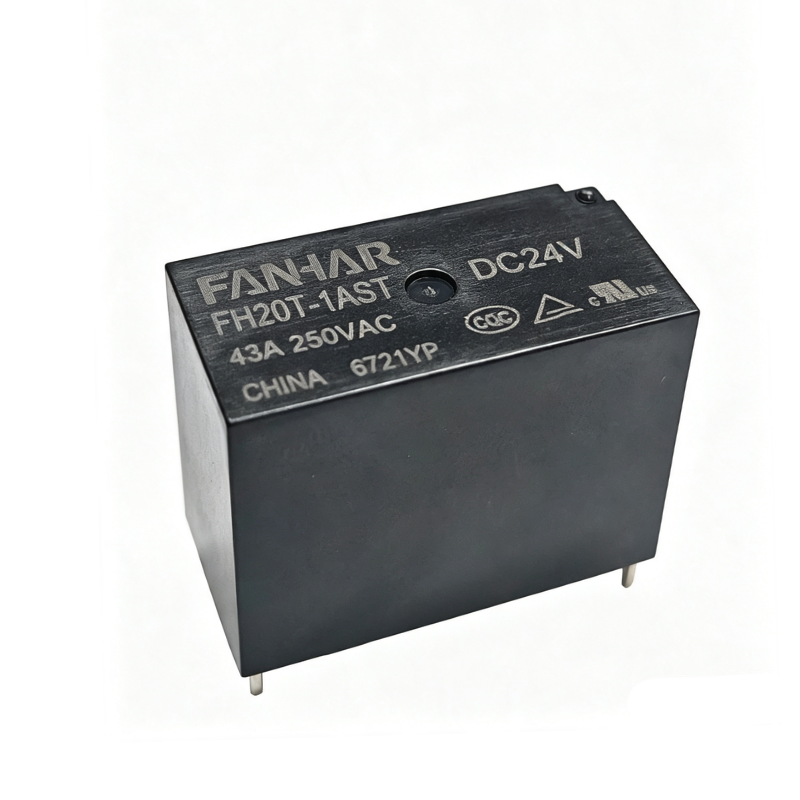

FH20T 43A Nové energetické relé: Spínanie pri vysokom zaťažení a bezpečnostná izolácia pre fotovoltaické a nabíjacie aplikácie

V čase, keď sa nová výroba energie, systémy skladovania energie a nabíjačky elektrických vozidiel rýchlo rozširujú, nové energetické relé, ako kľúčové spínacie komponenty v obvodoch, priamo ovplyvňujú stabilnú prevádzku kompletného zariadenia prostredníctvom ich schopnosti viesť prúd, úrovne bezpečnostnej izolácie a dlhodobej spoľahlivosti. FH20T je vysokovýkonné PCB relé určené pre tieto potreby. Ponúka spínaciu schopnosť 43A, 1 kontakt tvaru A, možnosť medzery medzi kontaktmi 2,0 mm a funkciu držania energie šetriacej cievku, vďaka čomu je ideálnou voľbou pre fotovoltaické invertory, nabíjačky a ďalšie aplikácie.

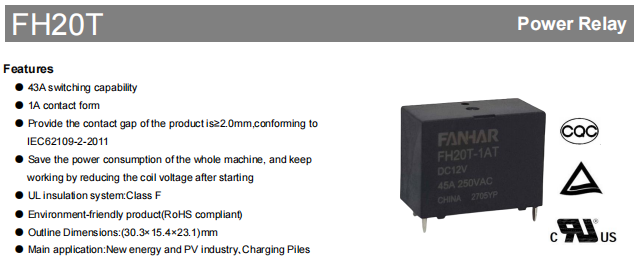

FH20T 43A Nové energetické relé FANHAR FH20T je PCB relé so spínacou schopnosťou 43A, 1 kontaktom typu A a voliteľnou medzerou medzi kontaktmi 2,0 mm. Vyhovuje IEC62109-2:2011 a je vhodný pre nové energetické, fotovoltaické, nabíjacie a iné aplikácie. Podporuje zníženie napätia cievky po spustení, aby sa zachovala prevádzka, čím sa šetrí celková spotreba energie. Je vybavený izolačným systémom UL triedy F a je v súlade s RoHS. Zobraziť produkt →

Hlavné výhody: Bezpečné, efektívne, odolné voči vysokým teplotám

Dostatočná kontaktná medzera, spĺňajúce fotovoltaické bezpečnostné normy

Medzera po otvorení vnútorných kontaktov relé priamo ovplyvňuje bezpečnosť izolácie. FH20T ponúka dve možnosti kontaktnej medzery: štandardný typ Nil je 1,8 mm a typ BG je 2,0 mm. Keď je kontaktná medzera produktu ≥2,0 mm, vyhovuje IEC62109-2:2011, "Bezpečnostné požiadavky na výkonové meniče pre fotovoltaické energetické systémy." Pre vysokonapäťové aplikácie, ako sú fotovoltaické invertory a nabíjacie batérie, môže výber verzie BG lepšie spĺňať požiadavky na bezpečnostnú izoláciu.

Zníženie napätia po spustení pre udržiavanie, výrazné zníženie celkovej spotreby energie

FH20T podporuje pracovnú stratégiu znižovania napätia cievky po spustení, aby sa zachovala prevádzka. Po vtiahnutí relé je potrebné udržiavať len nižšie napätie cievky, aby kontakty zostali zatvorené. V porovnaní s nepretržitou jazdou na plné napätie to môže účinne znížiť spotrebu energie cievky. Odporúčania prídržného napätia uvedené v údajovom liste sú:

• Teplota okolia 23°C: prídržné napätie 40%–70% Un
• Teplota okolia 85°C: prídržné napätie 40%–55% Un

Táto funkcia pomáha znižovať nárast teploty systému a stratu výkonu, vďaka čomu je vhodná na nabíjanie pilotov, invertorov a iných zariadení, ktoré potrebujú dlhodobý pohotovostný režim alebo nepretržitú prevádzku.

Izolačný systém UL triedy F, prispôsobený prostrediam s vysokou teplotou

FH20T používa izolačný systém UL triedy F, ktorý pomáha udržiavať spoľahlivosť izolácie v prostredí s vysokou teplotou. Rozsah prevádzkových teplôt okolia je -40 °C až 85 °C, čím sa prispôsobuje širokým teplotným požiadavkám nových scenárov riadenia energie a priemyslu.

Materiály šetrné k životnému prostrediu, v súlade s RoHS

Produkt je v súlade s environmentálnymi požiadavkami RoHS a neobsahuje škodlivé látky ako olovo, ortuť a šesťmocný chróm. Môže spĺňať požiadavky regiónov s prísnymi environmentálnymi predpismi, ako je Európska únia, na vývoz.

Nosnosť a elektrické parametre

Kontaktný systém FH20T využíva materiál AgSnO₂, ktorý kombinuje odolnosť voči zváraniu a erózii oblúkom. Počiatočný prechodový odpor je riadený na ≤ 100 mΩ (pri testovacích podmienkach 6 V DC 1 A), čím sa zabezpečí nízka vodivosť. Pokiaľ ide o izolačný výkon, počiatočný izolačný odpor dosahuje 1 000 MΩ (500 V DC), dielektrická pevnosť medzi otvorenými kontaktmi je 2 500 V AC/1 min a dielektrická pevnosť medzi cievkou a kontaktmi je 4 500 V AC/1 min, čo poskytuje dostatočnú bezpečnostnú rezervu pre izoláciu vysokého nízkeho napätia. Prevádzkový čas je ≤ 20 ms a čas uvoľnenia je ≤ 10 ms, čo spĺňa požiadavky na rýchlosť odozvy väčšiny aplikácií priemyselného riadenia a výkonovej elektroniky.

Hlavné zaťaženie a elektrické parametre

Špecifikácie cievky a energeticky úsporné držanie

FH20T poskytuje tri štandardné napätia cievky: DC5V, DC12V a DC24V, všetky s nominálnym výkonom 3800 mW. Rôzne napätia cievok zodpovedajú rôznym prevádzkovým napätiam, uvoľňovacím napätiam, menovitým prúdom a odporom cievok, čo používateľom umožňuje rýchlo sa prispôsobiť podľa riadiaceho napätia systému. Prevádzkové napätie je minimálne napätie potrebné na spoľahlivé vtiahnutie relé a konštrukcia by mala zabezpečiť, aby napätie pohonu nebolo nižšie ako táto hodnota; uvoľňovacie napätie určuje citlivosť resetu pri vypnutí.

Špecifikácie cievky

Mechanická pevnosť a prispôsobivosť k životnému prostrediu

Nové energetické zariadenia často čelia vibráciám, nárazom a veľkým teplotným zmenám. FH20T má dobré mechanické vlastnosti: funkčná odolnosť proti nárazom môže dosiahnuť 196 m/s² (20 g) a odolnosť proti deštruktívnym nárazom dosahuje 980 m/s² (100 g), čo je dostatočné na zvládnutie náhodných kolízií počas prepravy a inštalácie. Odolnosť voči vibráciám je 10 Hz–55 Hz s amplitúdou 1,5 mm, čo zaisťuje stabilnú prevádzku v blízkosti zdrojov vibrácií, ako sú ventilátory a kompresory. Rozsah prevádzkových teplôt je -40 °C až 85 °C a tolerancia vlhkosti je 5 % až 85 %, prispôsobuje sa vlhkému prostrediu.

Pokiaľ ide o životnosť, mechanická životnosť je 2 × 10⁵ operácií a elektrická životnosť je 2 × 10⁴ operácií pri 43 A 250 V AC, pomere ZAP/VYP 1 s/9 s a podmienkach izbovej teploty. Vyššie uvedené údaje o životnosti sú referenčné hodnoty za skúšobných podmienok špecifikovaných v údajovom liste. Skutočná životnosť bude ovplyvnená typom záťaže, frekvenciou spínania, okolitou teplotou a inými faktormi. Pre zariadenia, ako sú nabíjacie hromady a invertory, môže táto úroveň životnosti spĺňať niekoľko rokov bežných cyklov používania.

Konštrukcia a výber podľa prevádzkového prostredia

FH20T poskytuje dve metódy ochrany vnútornej konštrukcie, ktoré je možné zvoliť podľa čistoty skutočného pracovného prostredia:

• Odolné voči toku: Vhodné pre čisté prostredie, bez korozívnych plynov, ako sú H2S, SO2, NO2 a vodivý prach. Tento typ môže zabrániť prenikaniu taviva počas spájkovania a má cenovú výhodu.
• Utesnené plastom: Odporúča sa pre nečisté prostredia, ako sú priemyselné areály a vonkajšie skrine, ktoré môžu obsahovať korozívne plyny alebo prach. Plastom utesnená konštrukcia dokáže efektívnejšie izolovať vonkajšie škodliviny a zabezpečiť dlhodobo nízky kontaktný odpor.

Obe štruktúry majú rovnaké obrysové rozmery: 30,3 mm (D) × 15,4 mm (Š) × 23,1 mm (V). Používajú štandardnú montáž kolíkov PCB. Tolerancia rozloženia dosky plošných spojov sa odporúča kontrolovať v rozmedzí ±0,1 mm. Tolerancie obrysových rozmerov nájdete v podrobných anotáciách v údajovom liste.

Typické aplikácie

FH20T je určený hlavne pre novú energiu, fotovoltaický priemysel a nabíjacie batérie. V týchto aplikáciách sa používa ako výkonové relé namontované na doske plošných spojov na spínanie záťaže a riadenie výkonu, kde sa vyžaduje spínacia schopnosť 43 A, vysoký izolačný výkon a kompaktné rozmery.

Fotovoltaické invertory a fotovoltaické systémy

FH20T je možné použiť vo fotovoltaických invertoroch a FV systémoch na prepínanie záťaže, riadenie pomocného výkonu a riadenie výstupu. Keď je potrebné, aby dizajn vyhovoval IEC62109-2:2011, je možné zvoliť verziu BG s 2,0 mm kontaktnou medzerou.

Nabíjacie hromady

V nabíjacích hromadách možno FH20T použiť na vnútorné prepínanie napájania, riadenie výstupu a riadenie pomocného zaťaženia. Jeho spínacia schopnosť 43A a montáž na PCB ho robia vhodným pre kompaktné dizajny nabíjacích zariadení.

Nové energetické zariadenia

Pre ďalšie nové energetické zariadenia poskytuje FH20T spínacie riešenie pre riadenie výkonu a spínanie záťaže. Ak sa relé používa na nepretržité vedenie prúdu, zníženie výkonu by sa malo vyhodnotiť na základe okolitej teploty, medenej fólie PCB a nárastu teploty svoriek.

Často kladené otázky

Záver

Nové energetické relé FH20T využíva spínaciu schopnosť 43 A, verziu BG ≥ 2,0 mm bezpečnostnú medzeru, súlad s normou IEC62109-2: 2011, izolačný systém UL triedy F a funkciu udržiavania znižovania napätia cievky ako hlavnú konkurencieschopnosť. Spĺňa nielen prísne bezpečnostné požiadavky na izoláciu fotovoltaických meničov, ale prispôsobuje sa aj honbe za vysokým prúdom a dlhou životnosťou v nabíjacích hromadách elektrických vozidiel. Jeho kompaktný dizajn PCB a flexibilná prispôsobivosť k životnému prostrediu z neho robia spoľahlivý spínací komponent v nových energetických produktoch.

Ak potrebujete ďalšie modely napätia cievky alebo služby prispôsobenia, kontaktujte náš tím technickej podpory. Špecifikácie sa môžu zmeniť bez upozornenia. Pozrite si najnovší oficiálny údajový list.
