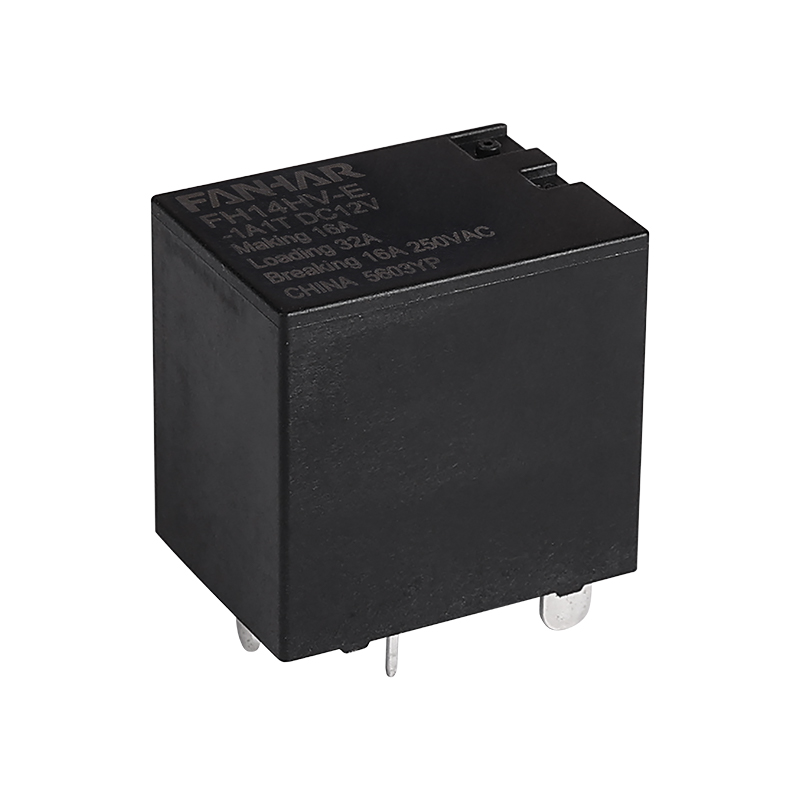

FH14T-E/FH14HV-E 26A 32A napájacie relé

Špecifikácie

Položka

FH14T-E

FH14HV-E

Kontaktné údaje

Dohoda o kontakte

1A

Kontaktný odpor

≤ 10 mΩ (6 V DC 20 A)

Kontaktný materiál

AgSnO ₂

Menovité zaťaženie

Menovité zaťaženie (odporové zaťaženie)

Štandardný typ: 32A   250VAC

Citlivý typ: 26A   250VAC

Max.spínacie napätie

600 VAC

Max.spínací prúd

Štandardný typ: 32A

Citlivý typ: 26A

Max.spínacia kapacita

8864 VA

7202 VA

Min.povolenie zaťaženia

5 V DC 100 mA

Elektrické

výkon

Izolačný odpor (počiatočný)

100 MΩ (500 V DC)

Dielektrikum

silu

(počiatočné)

Medzi   otvorenými kontaktmi

Štandardný typ: 1500 VAC, 1 min

Typ BG 2000VAC, 1min

Medzi

cievka a kontakty

2500 VAC, 1 min

4000 VAC, 1 min

Prevádzkový čas

≤ 15 ms

Čas uvoľnenia

≤ 10 ms

Mechanické

výkon

Šok

odpor

Funkčné

98 m/s2 (10 g)

Deštruktívne

980 m/s2 (100 g)

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

1× 10 ⁵ ops

Elektrické(Room temperature)

Štandardný typ: 32A   250VAC

Citlivý typ: 26A   250VAC

1× 10 ⁴ ops(ON/OFF= 1s/9s)

3× 10 ⁴ ops(ON/OFF= 1s/9s)

Prevádzkovať

stave

okolitá teplota

-40 ℃ ~ 105 ℃

Vlhkosť

5 % až 85 %

Ukončenie

PCB

Jednotková hmotnosť

Pribl. 16 g

Stavebníctvo

Utesnené plastom, odolné voči toku
