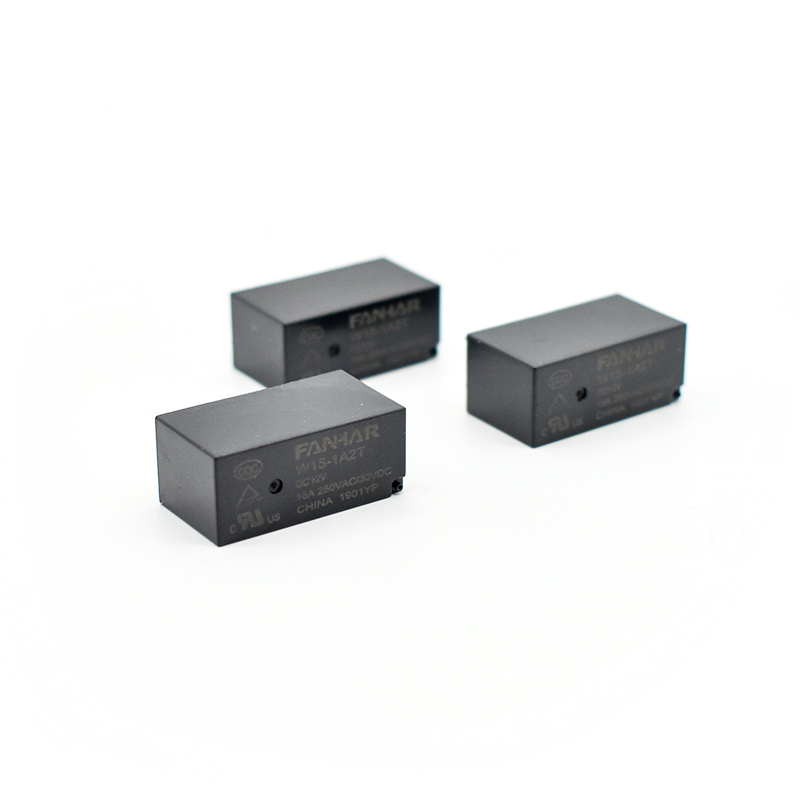

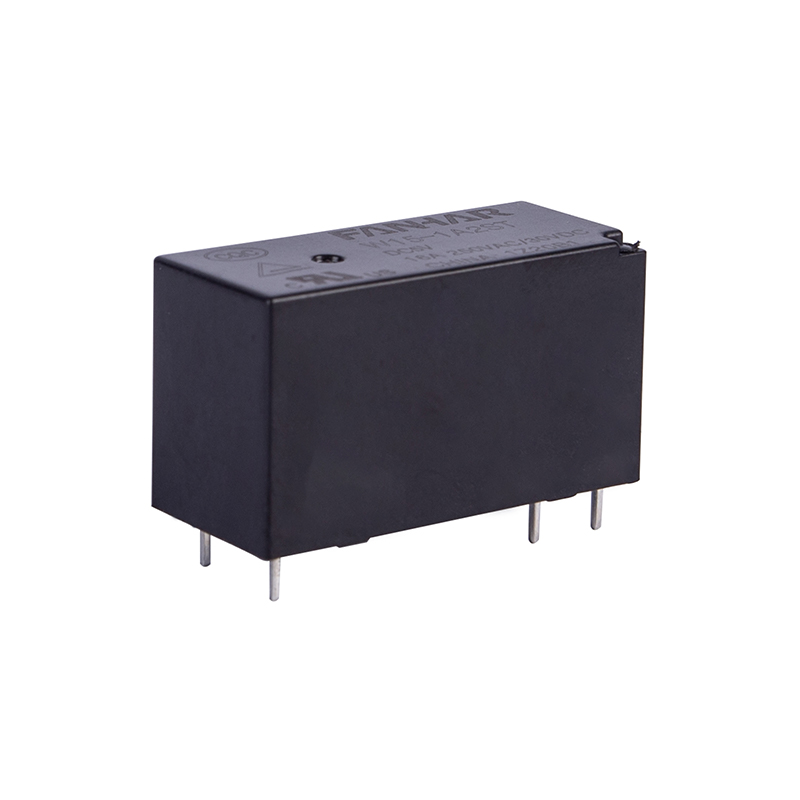

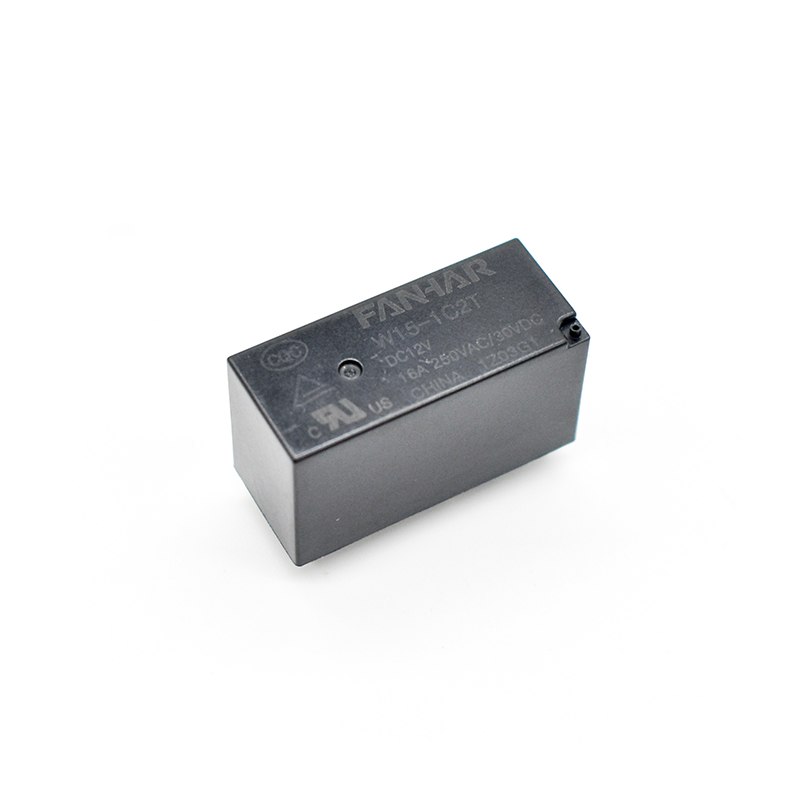

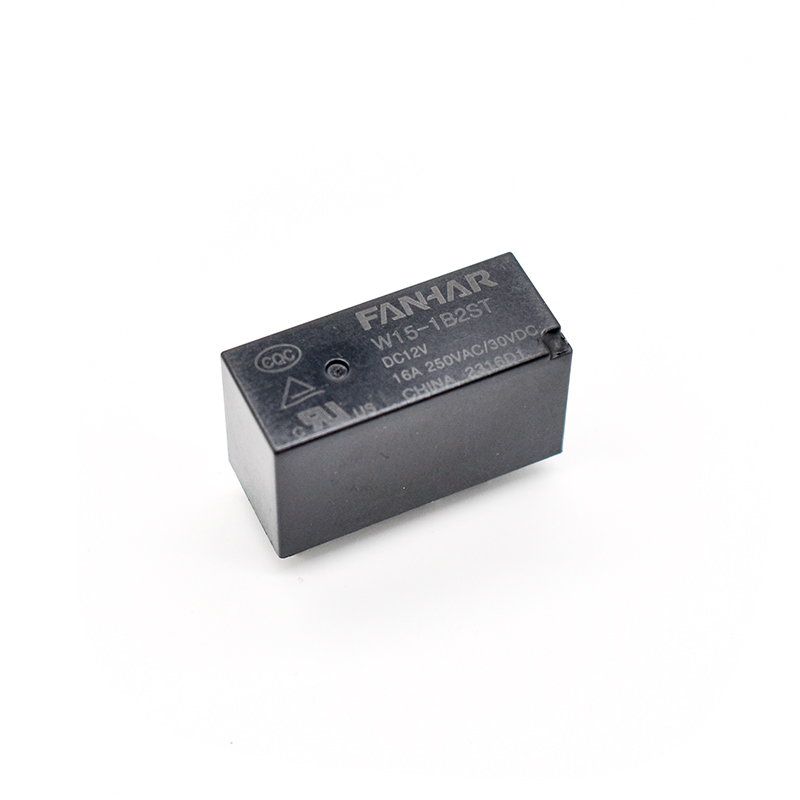

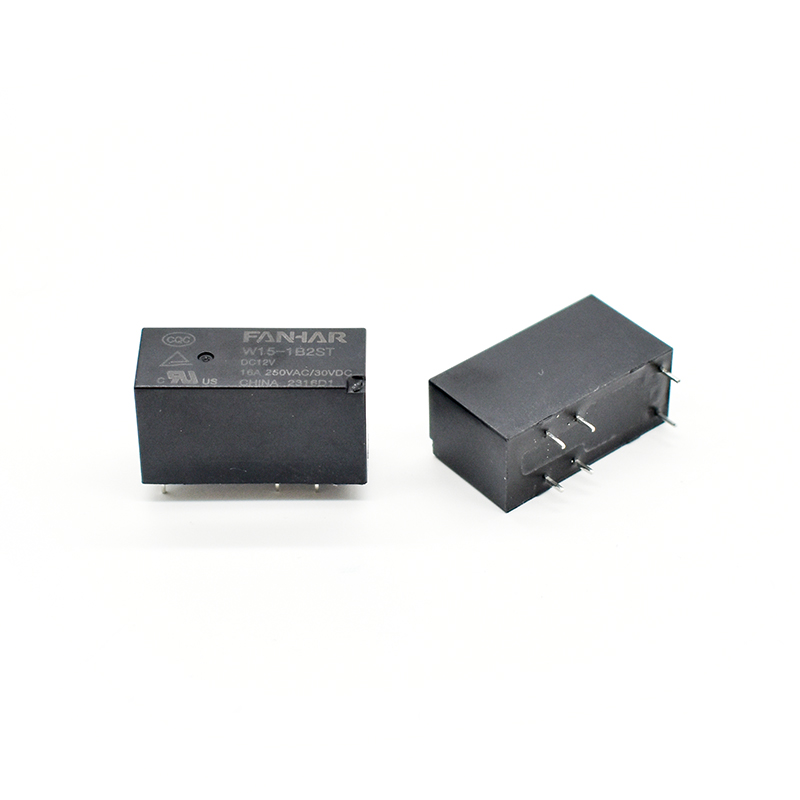

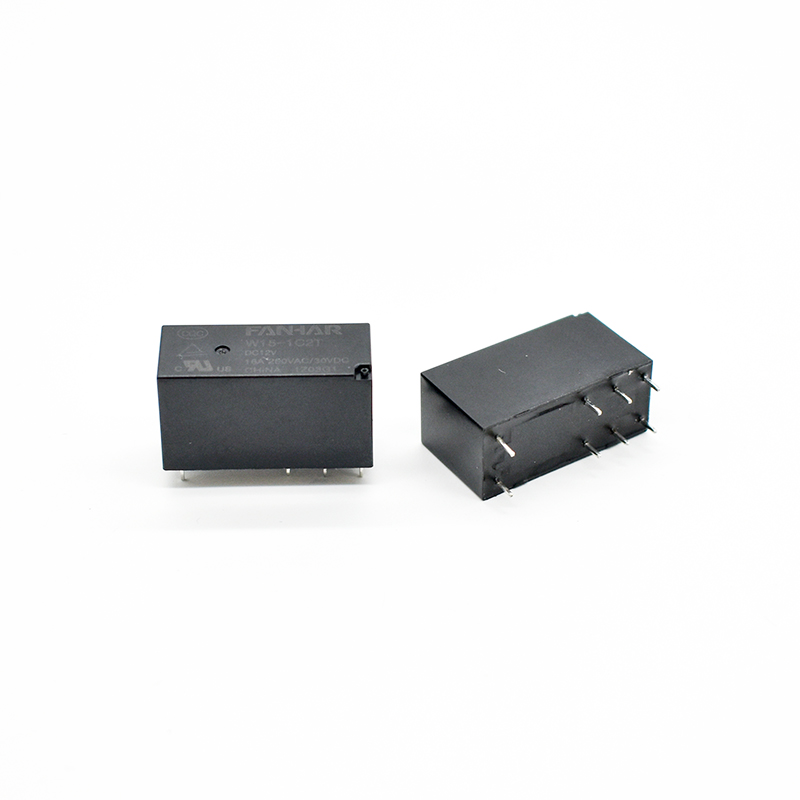

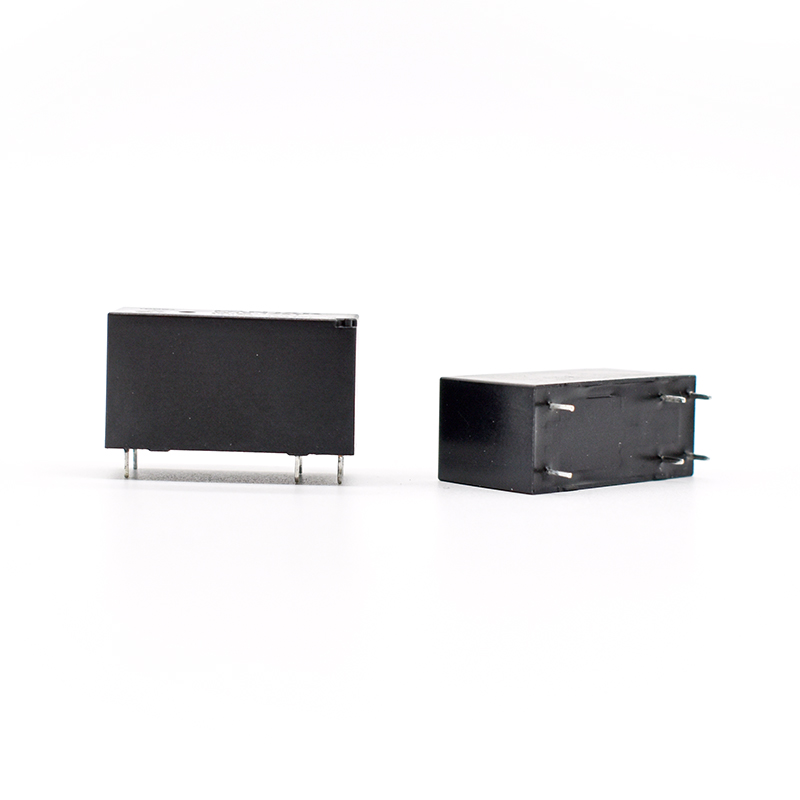

W15-1 16A 20A napájacie relé Vyhovujúce UL TUV CQC

Špecifikácie

Položka

Kontaktné údaje

Dohoda o kontakte

1A, 1B, 1C

Kontaktný odpor (počiatočný)

≤100 mΩ (6V DC 1A)

Kontaktný materiál

AgNi, AgSnO ₂

Menovitá hodnota

Menovité zaťaženie (odporové zaťaženie)

16A   250VAC/30VDC(štandard)    20A   250VAC

Max.spínacie napätie

400VAC/30VDC

Max.spínací prúd

20A

Max.spínacia kapacita

4000VA/480W

Min.povolenie zaťaženia

5 V DC 100 mA

Elektrické

výkon

Izolačný odpor (počiatočný)

1000 MΩ (500 V DC)

Dielektrikum

silu

(počiatočné)

Medzi otvorenými kontaktmi

1 000 VAC, 1 min

Medzi cievkou a kontaktmi

4000 VAC, 1 min

Prevádzkový čas

≤ 15 ms

Čas uvoľnenia

≤ 10 ms

Mechanický výkon

Odolnosť voči otrasom

Funkčné

98 m/s ² (10 g)

Deštruktívne

980 m/s ² (100 g)

Odolnosť voči vibráciám

10 Hz ~ 55 Hz 1,5 mm DA

Vytrvalosť

Mechanické

1× 10 ⁶ ops

Elektrické(Room temperature)

20A   250VAC

16A   250VAC/30VDC
5A     400VAC

5× 10 ⁴ ops (ON/OFF= 1s/9s)

1× 10 ⁵ ops (ON/OFF= 1s/9s)

1× 10 ⁵ ops (ON/OFF= 1s/9s)

Prevádzkový stav

okolitá teplota

-40 ℃ ~ 85 ℃ / 105 ℃

Vlhkosť

5 % až 90 %

Ukončenie

PCB

Jednotková hmotnosť

Pribl. 12 g

Stavebníctvo

Utesnené plastom, odolné voči toku
