Priemyselné relé FH39

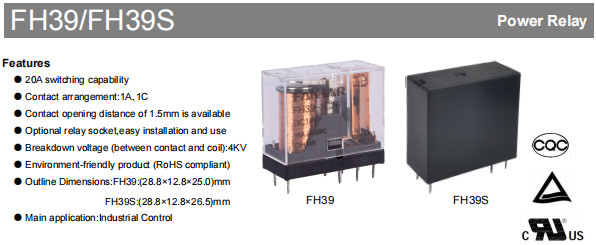

Relé série FH39 a FH39S sú vysokovýkonné priemyselné relé špeciálne navrhnuté pre aplikácie priemyselného riadenia. S maximálnou spínacou kapacitou 20A a dostupné s usporiadaním kontaktov 1A a 1C spĺňajú požiadavky rôznych potrieb riadenia obvodu. V súlade s normami RoHS sú tieto produkty šetrné k životnému prostrediu vhodné do náročných priemyselných prostredí.

V moderných priemyselných riadiacich systémoch má spoľahlivosť relé priamy vplyv na prevádzkovú stabilitu celého zariadenia. Relé série FH39 a FH39S sú skonštruované na tento účel – s hlavnou výhodou spínacej kapacity až 20 A v kombinácii s flexibilnými konfiguráciami kontaktov a robustným elektrickým dizajnom dokážu s istotou zvládnuť rôzne scenáre zložitých priemyselných aplikácií.

Vysoká spínacia kapacita pre náročné záťaže

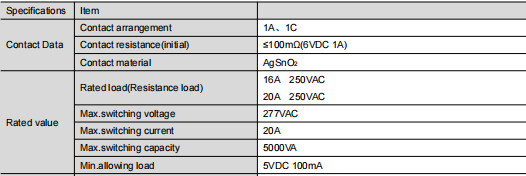

Ako priemyselné relé vyniká séria FH39 v elektrických parametroch. Podporujú dve špecifikácie menovitého zaťaženia: 16A a 20A pri 250VAC, s maximálnym spínacím napätím 277VAC a maximálnou spínacou kapacitou 5000VA. To znamená, že dokážu spoľahlivo zvládnuť riadenie motora, správu napájania, systémy HVAC a ďalšie.

Kontaktný materiál používa AgSnO₂ (oxid cínu striebra), ktorý zaisťuje dobrú vodivosť a zároveň poskytuje odolnosť voči zváraniu a erózii oblúkom. To výrazne predlžuje životnosť produktu pri častom spínaní. Na splnenie rôznych bezpečnostných noriem ponúka séria FH39 aj možnosť s 1,5 mm medzerou medzi kontaktmi, čo ešte viac zlepšuje elektrickú izoláciu v stave otvoreného kontaktu. Pokiaľ ide o usporiadanie kontaktov, sú k dispozícii konfigurácie 1A (SPST-NO) aj 1C (SPDT), čo umožňuje flexibilné prispôsobenie rôznym požiadavkám riadiacej logiky.

Vysoké výdržné napätie a viacúrovňová ochrana pre bezpečnosť systému

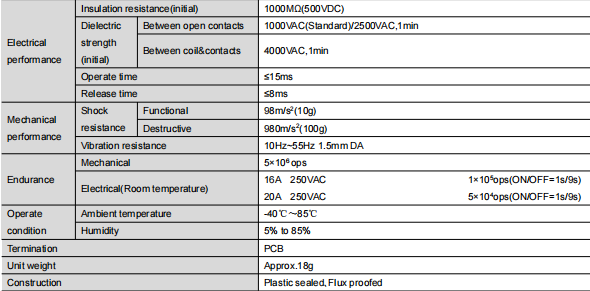

Vo vysokonapäťových priemyselných prostrediach je izolačný výkon medzi cievkou a kontaktmi kritický. Séria FH39 si v tejto oblasti počína robustne: dielektrická pevnosť medzi cievkou a kontaktmi je až 4000VAC, zatiaľ čo výdržné napätie medzi otvorenými kontaktmi spĺňa štandard 1000VAC, pričom je k dispozícii voliteľná verzia s vysokou odolnosťou 2500VAC. Okrem toho je počiatočný izolačný odpor väčší ako 1 000 MΩ (testované pri 500 V jednosmernom prúde), čo účinne zabraňuje rizikám úniku prúdu a zaisťuje celkovú bezpečnosť systému.

Dizajn krytu produktu zohľadňuje aj zložitosť prostredí skutočného používania. Pre čisté vnútorné prostredie je možné zvoliť typ odolný voči toku. Ak bude zariadenie nasadené v priemyselných priestoroch obsahujúcich korozívne plyny ako H2S, SO2, NO₂ alebo značný prach, odporúča sa typ s plastovým tesnením pre lepšiu odolnosť proti vlhkosti, prachu a kontaminácii.

Viacnásobné možnosti napätia cievky pre flexibilné prispôsobenie

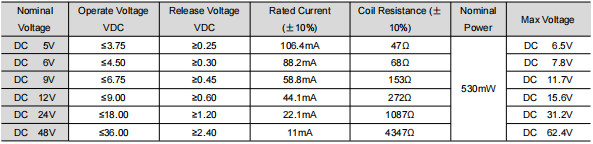

Séria FH39 ponúka rôzne špecifikácie napätia cievky od 5V do 48V DC, všetko s jednotným menovitým výkonom 530mW. Či už ide o nízkonapäťový elektronický riadiaci modul alebo štandardný 24V alebo 48V riadiaci systém, k dispozícii je zodpovedajúci model. Prevádzkové a uvoľňovacie napätia pre každý stupeň napätia sú primerane navrhnuté tak, aby zabezpečili spoľahlivé nábehy a výpadky aj počas kolísania napätia. Prevádzkový čas je ≤ 15 ms a čas uvoľnenia je ≤ 8 ms, čo spĺňa požiadavky na rýchlosť odozvy väčšiny priemyselných riadiacich aplikácií.

Kompaktná konštrukcia pre jednoduchú inštaláciu

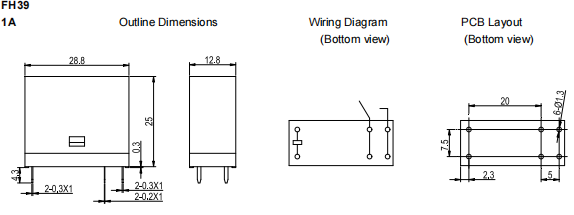

V zariadeniach s obmedzeným inštalačným priestorom sa fyzické rozmery komponentov často stávajú kľúčovým faktorom výberu. FH39 má vonkajšie rozmery 28,8 x 12,8 x 25,0 mm, zatiaľ čo FH39S je o niečo vyšší s rozmermi 28,8 x 12,8 x 26,5 mm. Obidva sú vybavené terminálmi PCB vhodnými na automatické vkladanie a výrobu. Ich kompaktný dizajn umožňuje jednoduchú inštaláciu na priestorovo obmedzených ovládacích paneloch alebo v rozvodných skriniach, čím ponecháva viac priestoru pre celkové usporiadanie.

Stojí za zmienku, že pre túto sériu je k dispozícii voliteľná vyhradená reléová zásuvka. To umožňuje rýchle zapojenie a výmenu bez spájkovania, výrazne skracuje čas uvedenia zariadenia do prevádzky a údržby, znižuje náklady na údržbu na mieste a zvyšuje flexibilitu používania.

Trvanlivosť a prispôsobivosť k životnému prostrediu

S mechanickou odolnosťou viac ako 5 miliónov operácií a vynikajúcou elektrickou odolnosťou pri menovitom zaťažení je séria FH39 vhodná pre riadiace úlohy zahŕňajúce časté akcie. Rozsah prevádzkových teplôt je -40°C až 85°C, pokrývajúci veľkú väčšinu vnútorných a vonkajších priemyselných prostredí. Jeho prispôsobivosť úrovniam vlhkosti od 5 % do 85 % zaisťuje stabilný a spoľahlivý výkon aj vo vlhkých podmienkach.

Pokiaľ ide o odolnosť proti mechanickému namáhaniu, séria FH39 odolá funkčným nárazom 98 m/s² a deštruktívnym nárazom 980 m/s². Udržuje stabilný výkon v podmienkach vibrácií (10 Hz až 55 Hz, 1,5 mm dvojitá amplitúda), čo demonštruje svoju štrukturálnu spoľahlivosť počas prepravy a prevádzky.

Odporúčania pre výber a používanie

Ak chcete plne využiť výkon relé série FH39, počas inštalácie a používania by ste mali venovať pozornosť niekoľkým bodom: Po prvé, zabráňte pádu alebo vystaveniu relé silným nárazom, aby ste zabránili ovplyvneniu presnosti vnútornej konštrukcie. Po druhé, vyberte vhodný typ krytu na základe skutočného prostredia; pre silne znečistené miesta je nevyhnutný typ s plastovým tesnením. Nakoniec, pri navrhovaní rozloženia PCB sa riaďte požiadavkami na toleranciu v špecifikácii: pre vonkajšie rozmery ≤1 mm by tolerancia mala byť ±0,2 mm; pre rozmery medzi 1 mm a 5 mm je tolerancia ± 0,3 mm; pre rozmery ≥5 mm je tolerancia ±0,5 mm. Odporúča sa kontrolovať toleranciu pre samotné usporiadanie DPS v rozmedzí ±0,1 mm.

Zhrnutie

Vďaka vysokej prúdovej zaťažiteľnosti 20A, vysokému izolačnému napätiu 4000VAC, širokému spektru výberu cievok a kompaktnému konštrukčnému dizajnu vynikajú relé FH39 a FH39S ako spoľahlivé produkty v oblasti priemyselného riadenia, ktoré ponúkajú výkon aj flexibilitu. Či už sa používajú v automatizačných zariadeniach, energetických systémoch alebo riadiacich moduloch domácich spotrebičov, poskytujú stabilné a bezpečné spínanie. Ak hľadáte cenovo výhodné priemyselné relé pre svoj ďalší projekt, rad FH39 určite stojí za zváženie.
