Trojfázové riadiace relé: Inteligentný strážca priemyselnej energie

V moderných priemyselných a komerčných energetických systémoch je trojfázový striedavý prúd hlavnou hnacou silou poháňajúcou svet. Od továrenských motorov a kompresorov až po centrálnu klimatizáciu vo veľkých budovách sa ich stabilná prevádzka spolieha na ochranu kľúčového komponentu – trojfázového riadiaceho relé. Tento článok poskytne komplexnú analýzu tohto zariadenia, ktorá pokrýva všetko od jeho základnej definície až po jeho inteligentné aplikácie. Vysvetlí, prečo sa považuje za „inteligentného strážcu“ priemyselných energetických systémov.

Základná definícia: Viac než len prepínač – inteligentné rozhranie

Trojfázové riadiace relé, známe tiež ako "stýkač", pokiaľ ide o riadenie vysokovýkonných záťaží, je elektricky ovládané spínacie zariadenie, ktoré je špeciálne navrhnuté na vytváranie, vypínanie a ovládanie trojfázových striedavých záťaží. Jeho základná hodnota spočíva v schopnosti bezpečne ovládať spínanie trojfázového hlavného napájacieho obvodu s oveľa vyšším výkonom (napr. 380 V AC alebo viac) pomocou obvodu riadiaceho signálu s nízkym výkonom (napr. 24 V DC alebo 110 V AC). Tento dizajn dosahuje „ovládanie veľkých s malými a silných so slabými“, čím sa operátori zásadne izolujú od nebezpečného vysokonapäťového hlavného okruhu.

Kľúčový rozdiel od štandardného relé spočíva v jeho prúdovej zaťažiteľnosti a účele konštrukcie. Štandardné relé sa zvyčajne používajú v riadiacich obvodoch alebo pre malé jednofázové záťaže, zatiaľ čo kontakty, systémy na potlačenie oblúka a mechanická štruktúra trojfázového ovládacieho relé sú zosilnené pre trojfázové vyvážené záťaže, vysoké nábehové prúdy počas štartovania/zastavovania a častú prevádzku. Je to v podstate kritické vykonávacie rozhranie medzi automatizačnými systémami a hlavným energetickým systémom, ktoré poskytuje štandardizovaný a spoľahlivý spojovací bod pre integráciu s PLC (programovateľné logické riadiace jednotky), DCS (distribuované riadiace systémy), softštartéry alebo systémy riadenia energie.

Základná hodnota: Viacrozmerný základný kameň pre bezpečnosť, ochranu majetku a kontinuitu

Potreba nasadenia trojfázových riadiacich relé vychádza z prísnych požiadaviek priemyselných prostredí na bezpečnosť, spoľahlivosť a účinnosť.

Základná bezpečnostná bariéra : Poskytuje životne dôležitú bezpečnostnú bariéru pre obsluhu a personál údržby. Inžinieri môžu na diaľku ovládať vysokonapäťové a vysokovýkonné zariadenia v továrni zo vzdialenosti desiatok metrov, v bezpečí nízkonapäťovej riadiacej miestnosti, pomocou tlačidiel alebo HMI (Human-Machine Interface), čo výrazne znižuje riziká spojené s priamou prevádzkou vysokonapäťových rozvádzačov.

Ochrana kritických aktív : Motory a iné rotačné zariadenia sú hlavnými priemyselnými aktívami. Ich najfatálnejšími „zabijakmi“ sú často strata fázy, nerovnováha, preťaženie a podpätie. Riadiace relé pracujú v tandeme s nezávislými tepelno-magnetickými ochrannými jednotkami alebo elektronickými relé proti preťaženiu, aby vytvorili schému dvojvrstvovej ochrany. Napríklad stav straty fázy môže spôsobiť prepätie prúdu v zostávajúcich dvoch fázach bežiaceho motora. Tento nárast môže byť až 1,73-násobok normálu. To môže viesť k rýchlemu prehriatiu a vyhoreniu. Vážna nerovnováha napätia generuje prúdy so zápornou sekvenciou. Tieto prúdy spôsobujú dodatočné zahrievanie a vibrácie. Relé však dokáže rozpoznať a prerušiť obvod v priebehu desiatok milisekúnd, čím zabráni katastrofálnym škodám.

Základ pre prevádzkovú kontinuitu a energetickú efektívnosť : Neplánované odstávky predstavujú výraznú stratu v priemyselnej výrobe. Prostredníctvom preventívnej ochrany sa relé vyhnú zastaveniu výroby a opravám trvajúcim niekoľko dní alebo dokonca týždňov spôsobených vyhorením motora. Zabezpečujú tiež, že zariadenie pracuje pri menovitom napätí a vyvážených podmienkach. Štúdie ukazujú, že dlhodobá nerovnováha napätia 3,5 % môže zvýšiť teplotu motora o 25 %, znížiť účinnosť a zvýšiť spotrebu energie. Monitorovaním a poskytovaním alarmov relé vyzývajú používateľov, aby zlepšili kvalitu siete, čím priamo šetria náklady na energiu.

Fyzický aktivátor pre automatizáciu a inteligenciu : Je to základná „jednotka“ tvoriaca základ celej súčasnej automatizačnej logiky. Či už ide o spustenie motora hviezda-trojuholník, postupné spustenie/zastavenie viacerých zariadení alebo reakciu na signály teploty/vlhkosti zo systému riadenia budovy, konečné prevedenie závisí od spoľahlivého otvárania a zatvárania trojfázového ovládacieho relé.

Vývoj inteligentného monitorovania: Od pasívnej ochrany k aktívnej diagnostike

Najnovšie trojfázové riadiace relé sú oveľa viac než len jednoduché spínacie jednotky. Teraz sú schopné monitorovať a diagnostikovať kvalitu napájania online ako súčasť svojich integrovaných funkcií. Neustále „počúvajú“ a analyzujú „zdravotný stav“ trojfázového napájania.

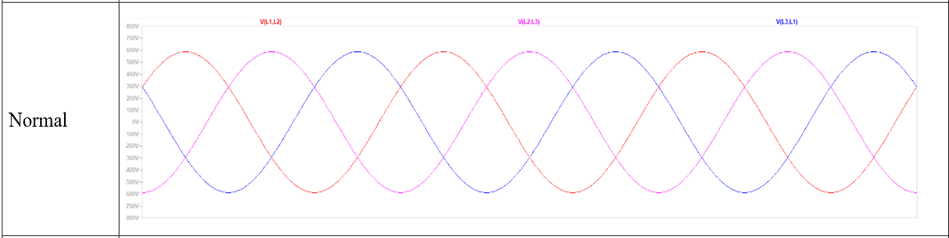

Ideálna trojfázová sieť

Primárne monitorované a chránené abnormálne stavy zahŕňajú:

Strata fázy: Spôsobené vypálením poistky, zvarením/zlyhaním kontaktov stýkača, prerušenými vodičmi alebo uvoľnenými spojmi.

Nesprávna postupnosť fáz : Zariadenia s požiadavkami na smer otáčania, ako sú čerpadlá a ventilátory, sú náchylné na mechanické prevrátenie alebo dokonca poškodenie, ak je sled fáz nesprávny.

Nerovnováha napätia : Je to spôsobené nerovnomerným rozložením jednofázového zaťaženia. Je to tiež spôsobené problémami s mriežkou. A je to spôsobené asymetrickou impedanciou. Nevyváženosť napätia presahujúca 2 % si zvyčajne vyžaduje pozornosť.

Prepätie a podpätie : Kolísanie napätia mimo tolerancie zariadenia môže poškodiť izoláciu alebo spôsobiť nedostatočný krútiaci moment a prehriatie.

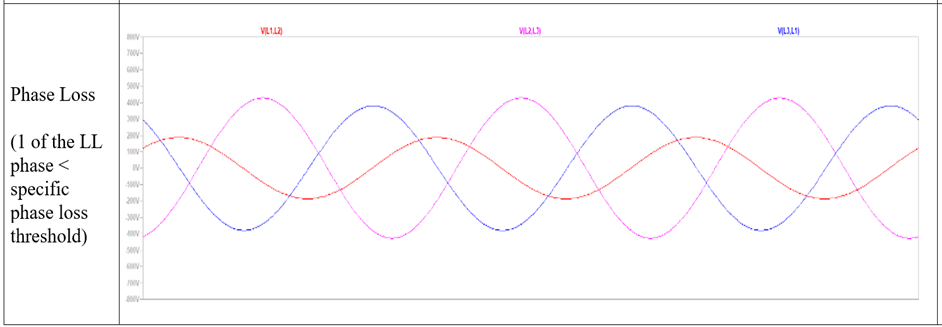

Trojfázová sieť s jednofázovou stratou

Na základe funkčnej hĺbky možno monitorovacie relé kategorizovať ako:

Základný typ : Monitoruje stratu fázy a sled fáz.

Štandardný typ : Pridáva základné monitorovanie nerovnováhy napätia, prepätia/podpätia.

Vylepšený/inteligentný typ: Ponúka programovateľné prahové hodnoty, časové oneskorenia, výpočty asymetrie a môže integrovať monitorovanie prúdu, meranie výkonu a dokonca aj nahrávanie údajov cez komunikačné rozhrania.

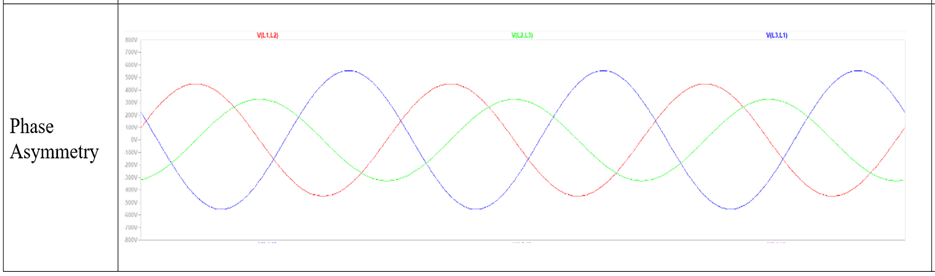

Trojfázová sieť s fázovou asymetriou

Keď ktorýkoľvek parameter prekročí prednastavený bezpečnostný prah, vnútorný logický obvod relé poháňa výstupné kontakty, aby zmenili stav. Toto sa zvyčajne používa na prerušenie riadiaceho obvodu hlavného stýkača, čím sa zariadenie zastaví. Môže tiež použiť ďalšiu sadu pomocných kontaktov na spustenie zvukových alebo vizuálnych alarmov.

Pracovný princíp: Geniálna kombinácia elektromagnetizmu a vedy o materiáloch

Funguje na rovnakej základnej myšlienke ako klasický elektromagnetizmus, ale moderné konštrukcie využívajú mnohé vylepšenia v oblasti materiálov a strojárstva.

Energizácia a generovanie sily : Keď je na cievku privedené riadiace napätie, generované magnetické pole zmagnetizuje stacionárne jadro a pritiahne pohybujúce sa jadro (kotvu). Izolačný materiál cievky a dizajn vinutia zaisťujú dlhodobú tepelnú odolnosť a presné snímacie napätie.

Mechanický prevod a uzáver kontaktu: Pohyb kotvy sa prenáša prostredníctvom mechanického spojenia na hlavné a pomocné kontakty. Hlavné kontakty zvyčajne pozostávajú zo zliatin na báze striebra (napr. oxid striebro-kadmium alebo oxid striebro-cín), ktoré ponúkajú dobrú vodivosť a odolnosť voči erózii oblúkom a nízky kontaktný odpor. Počas okamihu uzavretia kontaktu zaisťujú zabudované prítlačné pružiny počiatočný kontaktný tlak, čím sa znižuje riziko odrazu a zvárania.

Riadenie a lámanie oblúka: Prerušenie vysokých prúdov vytvára vysokoteplotné oblúky. Relé využívajú technológiu oblúkových žľabov s kovovými mriežkami na rozdelenie, chladenie a predĺženie oblúka pre rýchle uhasenie. Toto je kľúčom k zaisteniu životnosti kontaktov a bezpečného prerušenia.

Uvoľnite a resetujte : Keď riadiaci signál zmizne, cievka sa demagnetizuje. Vratná pružina, ktorá je zvyčajne silnejšia ako kontaktná pružina, potom rýchlo tlačí kotvu späť do pôvodnej polohy. Kontakty sa oddelia čo najrýchlejšie, aby sa minimalizoval čas vzniku oblúka.

Typická schéma zapojenia trojfázového riadiaceho relé

Sprievodca základnými komponentmi a vedeckým výberom

Typické trojfázové riadiace relé pozostáva z nasledujúcich presných subsystémov:

Elektromagnetický systém: Zahŕňa cievku, cievku, stacionárne jadro vyrobené z laminovaných plechov z kremíkovej ocele v tvare E alebo U a pohyblivé jadro. Konštrukcia plechov z kremíkovej ocele, ktorá sa vyznačuje vysokou priepustnosťou a nízkou stratou vírivých prúdov, zaisťuje vysokú účinnosť, nízku spotrebu energie a nízku tvorbu tepla.

Kontaktný systém:

Hlavné kontakty: Ide o tri páry prenášajúce prúd hlavného obvodu, ktoré majú veľkú plochu a vysoké materiálové nároky.

Pomocné kontakty: Pre riadiace obvody, zvyčajne modulárne zásuvné konštrukcie pre flexibilnú konfiguráciu, poskytujúce signály normálne otvorené (NO) a normálne zatvorené (NC).

Systém potlačenia oblúka: Väčšinou pozostáva z oblúkového krytu vyrobeného z keramiky alebo vysokopevnostného plastu a vnútornej sady deliacich plechov z pomedenej ocele.

Mechanizmus a kryt: Vysoko pevný technický plastový alebo termosetový kryt poskytujúci izoláciu, ochranu (IP) a mechanickú podporu.

Metóda vedeckého výberu v piatich krokoch:

Určte charakteristiky záťaže: Zistite, či je záťažou motor, odporová pec alebo transformátor? Medzi kľúčové parametre patrí štartovací prúd motora (zvyčajne 5-7-násobok menovitého prúdu) a pracovný cyklus (napr. S1 pre nepretržitú prevádzku alebo S3 pre prerušovanú periodickú prevádzku).

Zhoda elektrických parametrov:

Napätie cievky: Musí presne zodpovedať riadiacemu napájaciemu napätiu (AC/DC, hodnota).

Menovitý prevádzkový prúd (Ie) : Je špecifikované napätie, pri ktorom môžu hlavné kontakty prenášať prúd. Musí byť väčší ako prúd pri plnom zaťažení (FLC) záťaže. Pri zaťažení motora zvážte tepelný šok počas štartovania a ponechajte rezervu 10–15 %.

Menovité izolačné napätie (Ui) a impulzné výdržné napätie (Uimp) : Musí zodpovedať úrovni mriežky.

Vyberte kategóriu funkcie a výkonu:

Kategória využitia: Najbežnejšie sú AC-3 (štart/zastavenie motora vo veveričke) alebo AC-1 (odporová záťaž). Kategória AC-3 vyžaduje vyššiu vypínaciu schopnosť.

Potreby monitorovania: Vyžaduje sa monitorovanie napätia? Sú potrebné nastaviteľné prahy a oneskorenia? Je potrebná pamäť a indikácia porúch?

Elektrická životnosť a mechanická životnosť : Vzťahuje sa na počet spoľahlivých operácií za menovitých podmienok. Skontrolujte spôsob montáže (na DIN lištu alebo skrutku), požadovaný počet pomocných kontaktov a či je pre reverzibilné ovládanie potrebné mechanické blokovanie alebo časové/komunikačné moduly.

Potvrdenie inštalácie a príslušenstva: Skontrolujte spôsob montáže. Môže to byť lišta DIN alebo skrutka. Skontrolujte tiež požadovaný počet pomocných kontaktov. A či je na reverzibilné ovládanie potrebné mechanické blokovanie alebo časovač/komunikačné moduly.

Vhodnosť pre životné prostredie: Zvážte okolitú teplotu. Zvážte vlhkosť. Zvážte prach. Zvážte korozívne plyny. Zvážte vibrácie. Zvoľte si vhodný stupeň ochrany (IP kód). Vyberte vhodný materiál/proces.

Priemyselné aplikácie a výhľad do budúcnosti

Trojfázové riadiace relé je všestranný základný komponent s aplikáciami zahŕňajúcimi:

Výroba: Obrábacie stroje, dopravníky, vstrekovacie stroje a kompresory, všetky vyžadujú ovládanie motora.

Infraštruktúra: Čerpadlá, ventilátory, vzduchotechnické jednotky, rozvodné skrine osvetlenia.

Nová energia: Pre fotovoltaické invertory sa používajú skrine, ktoré zodpovedajú štandardu grid-tie, a pre nabíjacie stanice sa používa riadenie výkonových modulov.

Automatizácia budov: Automatické ovládanie pre domáce vodné čerpadlá, požiarne čerpadlá, ventilačné zariadenia.

Budúce trendy vývoja jasne smerujú k hlbokej inteligencii a integrácii:

Monitorovanie stavu a prediktívna údržba: Relé novej generácie budú integrovať pokročilejšie senzory schopné monitorovať eróziu kontaktov, nárast teploty, stav cievky a používať algoritmy na predpovedanie zostávajúcej životnosti, čo umožní prechod od „plánovanej výmeny“ k „údržbe na požiadanie“.

Hlboká integrácia do priemyselného internetu vecí: Integráciou priemyselných ethernetových protokolov, ako sú Profinet, EtherCAT, Modbus TCP atď., sa relé stanú inteligentnými uzlami v sieti IIoT, ktoré budú v reálnom čase odosielať údaje o prúde, napätí, spotrebe energie, stave a alarmových informáciách, čím poskytujú základné údaje pre digitálne dvojičky a správu energie.

Integrácia funkčnej bezpečnosti: Integrácia bezpečnostných funkcií v súlade s normami ako IEC 61508 alebo ISO 13849, ako napríklad Safe Torque Off (STO), umožňuje priame použitie v bezpečnostných riadiacich systémoch budovy, čím sa zjednodušuje návrh bezpečnostnej slučky.

Fúzia a miniaturizácia zariadenia: Funkcie sa budú ďalej integrovať s funkciami pohonov s premenlivou frekvenciou, softštartérov a ochranných zariadení, čím sa vytvoria inteligentné ovládače motora, ktoré kombinujú riadenie, ochranu, reguláciu rýchlosti a diagnostiku, pričom hustota výkonu sa neustále zvyšuje.

Záver

Trojfázové riadiace relé sa vyvinulo z jednoduchého elektromechanického spínača na kľúčové inteligentné zariadenie integrujúce monitorovanie napájania, ochranu zariadenia, vykonávanie logiky a zber údajov. Je stabilným základným kameňom pyramídy priemyselnej automatizácie a mostom spájajúcim svet fyzickej sily s digitálnym informačným svetom. Hlboké pochopenie jej princípov, hodnoty a metód výberu je nevyhnutné nielen pre zabezpečenie spoľahlivej prevádzky jednotlivých zariadení, ale aj pre budovanie bezpečných, efektívnych, flexibilných a na budúcnosť orientovaných moderných priemyselných energetických systémov. Jeho úloha bude čoraz dôležitejšia v kontexte Priemyslu 4.0 a cieľov dvojitého uhlíka
