Domov / Správy / Správy z priemyslu / FH61NE Nové energetické magnetické blokovacie relé — spoľahlivé riešenie prepínania napájania pre fotovoltaické invertory a nabíjacie stanice striedavého prúdu

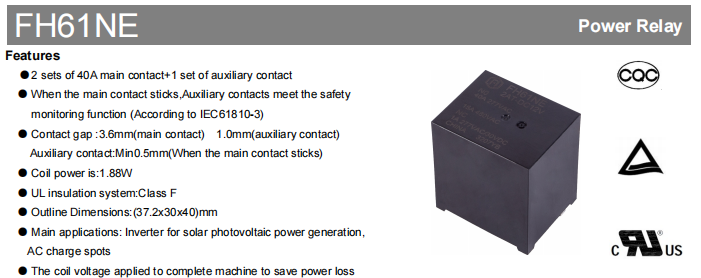

Keďže výroba fotovoltaickej energie, systémy skladovania energie a zariadenia na nabíjanie elektrických vozidiel neustále napredujú smerom k vyššiemu výkonu a vyššej účinnosti, relé Očakáva sa, že prinesú nielen spoľahlivú schopnosť spínania vysokého prúdu, ale aj monitorovanie bezpečnosti, nízku spotrebu energie a dlhodobú prevádzkovú stabilitu. Na splnenie aplikačných požiadaviek nových energetických zariadení spoločnosť Fanhar Electronics predstavila nové energetické magnetické blokovacie relé série FH61NE. Produkt obsahuje konfiguráciu kontaktov 2 sady hlavných kontaktov 40 A 1 sada pomocných kontaktov. Keď sa hlavný kontakt prilepí, pomocný kontakt poskytne signál spätnej väzby monitorovania bezpečnosti, ktorý spĺňa požiadavky IEC 61810-3 na funkcie monitorovania bezpečnosti. Relé využíva nízkoenergetický dizajn s magnetickou západkou so spotrebou energie cievky iba 1,88 W. V kombinácii s izolačným systémom triedy F a kompaktnou mechanickou konštrukciou spĺňa komplexné požiadavky nových energetických aplikácií, ako sú solárne fotovoltaické invertory, nabíjacie stanice striedavého prúdu a nabíjacie zariadenia EV na energeticky efektívnu prevádzku a dlhodobú spoľahlivosť. Séria FH61NE získala UL/cUL, TUV , a CQC bezpečnostné certifikácie a je široko používaný v nových aplikáciách energetických zariadení.
Schopnosť spínania vysokého prúdu 40 A pre riadenie výkonu nových energetických zariadení

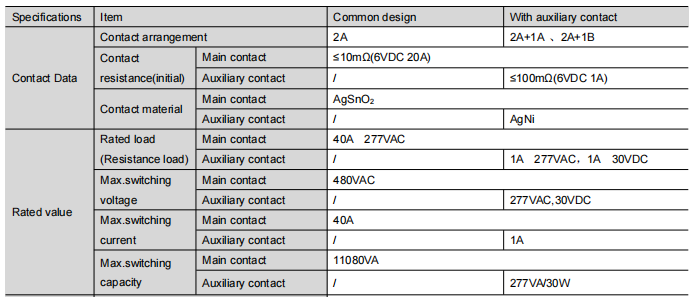

Nové energetické zariadenia kladú vysoké nároky na schopnosť spínania prúdu relé. The FH61NE obsahuje dve sady 40A hlavných kontaktov, ktoré podporujú riadenie vysokého prúdu v nových energetických zariadeniach. Hlavné kontakty využívajú materiál kontaktov AgSnO₂, ktorý poskytuje vynikajúce vlastnosti proti zváraniu a vodivosti, aby spĺňal požiadavky na spoľahlivosť kontaktov pri aplikáciách spínania napájania v nových energetických zariadeniach. Kľúčové špecifikácie sú nasledovné:
Tieto elektrické parametre umožňujú FH61NE spoľahlivo vykonávať funkcie prepínania okruhov a riadenia vo FV invertoroch a AC nabíjacích staniciach.
Dizajn monitorovania bezpečnosti pomocných kontaktov pre zvýšenú bezpečnosť systému
Nové energetické zariadenia majú prísne požiadavky na bezpečnosť prevádzky. FH61NE ponúka možnosti pomocných kontaktov na splnenie potrieb monitorovania bezpečnosti. Dostupné konfigurácie zahŕňajú:
2A 1A : Dva normálne otvorené hlavné kontakty jeden normálne otvorený pomocný kontakt
2A 1B : Dva normálne otvorené hlavné kontakty jeden normálne zatvorený pomocný kontakt
Keď sa hlavný kontakt prilepí, pomocný kontakt poskytne spätnoväzbové signály na monitorovanie stavu systému.
Nízkoenergetická magnetická blokovacia štruktúra pre energeticky efektívnu prevádzku nových energetických zariadení
FH61NE využíva štruktúru magnetického blokovacieho relé s nasledujúcimi výhodami:
Spotreba energie cievky: 1,88 W
Trvalý rozsah napätia : 40%~100% Un (teplota okolia 25℃); 50%~60% Un (okolitá teplota 85℃)

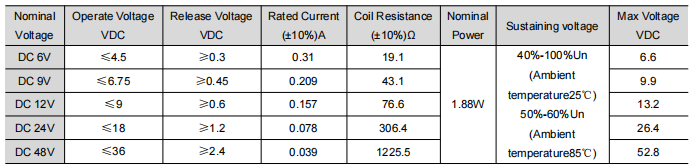

Maximálne udržiavacie napätie : Pozrite si tabuľku údajov cievky
Konštrukcia s magnetickou západkou výrazne znižuje nepretržitú spotrebu energie počas stavu držania relé. Aplikácia udržiavacieho napätia cievky na celý stroj efektívne šetrí stratu energie, vďaka čomu je vhodnejší pre požiadavky na energeticky efektívnu prevádzku nových energetických zariadení.
Dizajn s vysokou izoláciou a spoľahlivý výkon pre zložité prevádzkové prostredia
FH61NE sa vyznačuje dizajnom s vysokou izoláciou a kompaktnou konštrukciou, ktorá vyvažuje elektrickú bezpečnosť a mechanickú spoľahlivosť:
Viacnásobné možnosti napätia cievky pre flexibilný dizajn systému
Rôzne riadiace systémy vyžadujú rôzne konfigurácie napätia cievky. Na zjednodušenie systémovej integrácie je séria FH61NE k dispozícii s viacerými možnosťami jednosmerného napätia cievky, vrátane 6V DC , 9 V DC , 12V DC , 24 V DC a 48 V DC .
Každá možnosť cievky je navrhnutá s menovitým príkonom 3,2 W, čo umožňuje inžinierom vybrať najvhodnejšie riadiace napätie bez zmeny platformy relé. Štandardizovaný dizajn cievky nielenže zlepšuje kompatibilitu s rôznymi riadiacimi obvodmi, ale tiež zjednodušuje vývoj produktov pre výrobcov, ktorí používajú viaceré napäťové platformy.
Kompaktný dizajn platformy pre jednoduchšiu inováciu produktu
Séria FH61NE ponúka jednotný dizajn platformy pre rôzne konfigurácie kontaktov a možnosti napätia cievky, čo výrobcom poskytuje flexibilný základ pre vývoj rôznych nových aplikácií energetických zariadení.

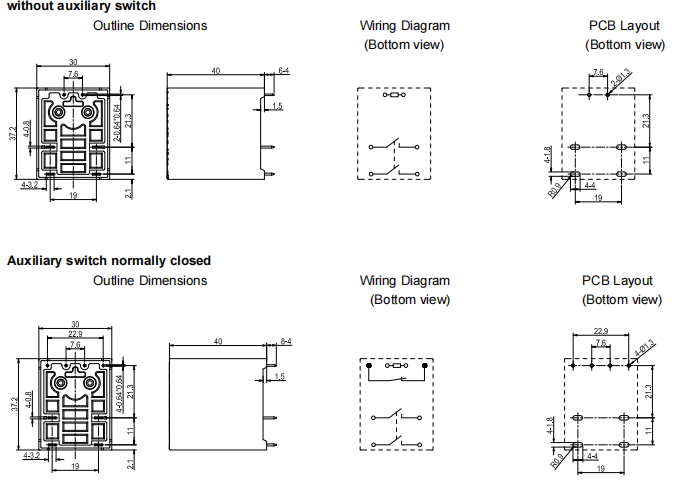

Všetky konfigurácie majú rovnaké vonkajšie rozmery 37,2 × 30 × 40 mm, spolu s rovnakým rozložením PCB, montážnou stopou, izolačným výkonom a mechanickou konštrukciou. Primárnym rozdielom medzi konfiguráciami je usporiadanie kontaktov (2A, 2A 1A alebo 2A 1B), ktoré umožňuje dizajnérom zvoliť vhodnú monitorovaciu funkciu bez zmeny dizajnu PCB.
Táto spoločná platforma umožňuje výrobcom zariadení jednoducho začleniť monitorovanie pomocných kontaktov (pre bezpečnostnú spätnú väzbu, keď sa hlavný kontakt prilepí) do svojich návrhov bez zmeny mechanickej inštalácie alebo rozloženia dosky. V dôsledku toho je možné skrátiť vývojové cykly, znížiť náklady na inžinierstvo a zlepšiť štandardizáciu produktov.
Pre výrobcov, ktorí hľadajú škálovateľné riešenia naprieč solárnymi invertormi, AC nabíjacími stanicami a nabíjacím zariadením EV, poskytuje séria FH61NE efektívnu a praktickú platformu.
Bezpečnostné schválenia

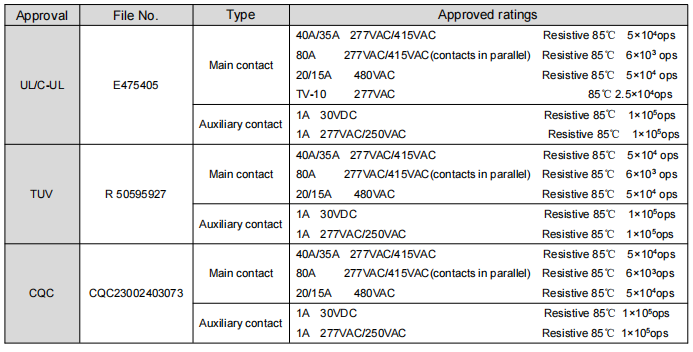

FH61NE získal UL/cUL, TUV , a CQC bezpečnostné certifikácie. Produkt tiež vyhovuje environmentálnym smerniciam EÚ RoHS/REACH. Spoločnosť Fanhar Electronics dosiahla ISO9001 , ISO14001 , a ISO45001 Medzinárodné certifikácie systému manažérstva, vlastní viac ako 40 národných patentov a bol uznaný ako National High-Tech Enterprise a Provincial-Level R&D Center.
Typické aplikácie
FH61NE sa používa hlavne v nasledujúcich nových energetických sektoroch:
V týchto aplikáciách relé primárne vykonáva kontrolu prepínania výkonu a funkcie monitorovania stavu, čím poskytuje stabilné a spoľahlivé riešenia riadenia prúdu pre systém.
Často kladené otázky
Q1: Aký typ relé je FH61NE?
FH61NE je nové energetické magnetické blokovacie relé vyvinuté spoločnosťou Zhejiang Fanhar Electronics Co., Ltd., používané hlavne v solárnych PV invertoroch a AC nabíjacích staniciach.
Q2: Aký je maximálny prúd FH61NE?
Menovité zaťaženie hlavného kontaktu FH61NE je 40A 277VAC (odporová záťaž) s maximálnym spínacím prúdom 40A.
Q3: Podporuje FH61NE pomocné kontakty?
áno. FH61NE ponúka verzie 2A 1A (normálne otvorený pomocný kontakt) a 2A 1B (normálne uzavretý pomocný kontakt). Keď sa hlavný kontakt prilepí, pomocný kontakt poskytuje spätnoväzbové signály na monitorovanie stavu systému, čo spĺňa požiadavky IEC 61810-3 na funkciu bezpečnostného monitorovania.
Q4: Aký je rozsah prevádzkovej teploty FH61NE?
Rozsah prevádzkových teplôt je -40 ℃ ~ 85 ℃, vďaka čomu je vhodný pre rôzne oblasti a zložité priemyselné prostredia.
Pre aplikácie vyžadujúce vyššiu prúdovú kapacitu sa odporúča FH66NE160. Pre systémy navrhnuté okolo menovitého prúdu 100 A poskytuje FH66NE100 vhodné riešenie.

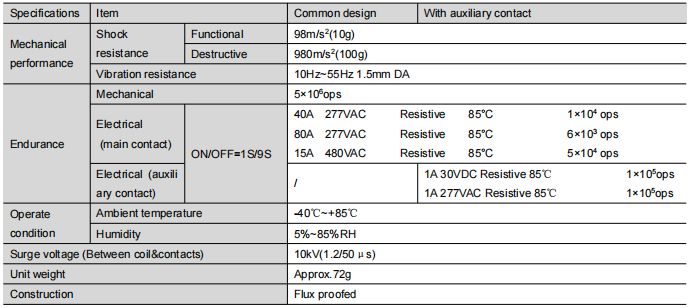

Otázka 5: Aká je mechanická a elektrická životnosť modelu FH61NE?
Mechanická životnosť: 5 × 10⁶ operácií
Elektrická životnosť (hlavný kontakt): 1×10⁵ operácií pri odporovej záťaži 40A 277VAC (85℃)
Elektrická životnosť (pomocný kontakt): 1×10⁵ operácií pri 1A 30VDC/277VAC odporová záťaž (85℃)
