W12T 40A výkonové relé | Relé PCB pre nabíjanie elektromobilov, fotovoltaické systémy a nové energetické aplikácie

Keďže systémy obnoviteľnej energie, elektrické vozidlá a technológie skladovania energie neustále napredujú, systémy riadenia výkonu vyžadujú relé s vyššou spínacou schopnosťou, vynikajúcim izolačným výkonom a dlhodobou prevádzkovou spoľahlivosťou. Vyvinutý tak, aby spĺňal tieto požiadavky, Fanhar W12T 40A výkonové relé je špeciálne navrhnutý pre elektrické vozidlá, nabíjacie batérie a fotovoltaické (PV) systémy obnoviteľnej energie.

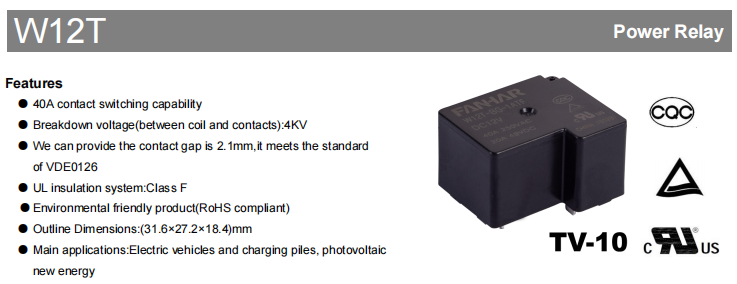

W12T ponúka a Možnosť spínania kontaktov 40A , maximálne dielektrické výdržné napätie 4000 VAC medzi cievkou a kontaktmi a voliteľné kontaktná medzera ≥2,1 mm . Pri zabezpečení vysoko zaťaženého spínacieho výkonu spĺňa aj požiadavky na elektrickú izoláciu a bezpečnosť v nových energetických zariadeniach.

S kompaktným dizajnom uchytenia na doske plošných spojov len meracie 31,6 × 27,2 × 18,4 mm , W12T je k dispozícii v širokej škále možností napätia cievky od 5V až 110VDC . Séria ponúka štandardný typ (900 mW výkon cievky) aj typ BG (1400 mW výkon cievky). Relé získalo UL/cUL, TÜV a CQC certifikácie, ktoré podporujú jeho použitie na rôznych trhoch po celom svete.

Schopnosť spínania vysokého prúdu 40A pre vysokovýkonné zariadenia

Nové energetické zariadenia, ako sú nabíjacie batérie EV a PV meniče, vyžadujú relé so značnou prúdovou zaťažiteľnosťou. W12T má menovité riadiace zaťaženie 40A 250VAC s maximálnou spínacou kapacitou 10000VA.

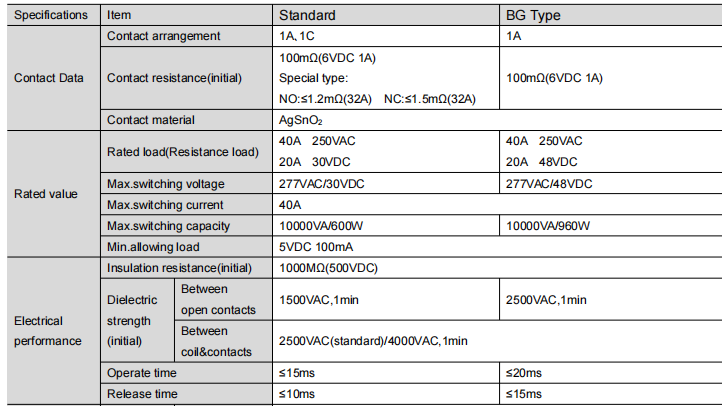

Pre jednosmerné záťaže štandardný typ podporuje 20 A 30 V DC, zatiaľ čo typ BG podporuje 20 A 48 V DC. Okrem toho sú k dispozícii špeciálne typy s nízkym prechodovým odporom s NO≤1,2 mΩ (32A) a NC≤1,5mΩ (32A). Minimálne povolené zaťaženie je 5 V DC 100 mA, čo umožňuje širokú škálu aplikácií od prepínania malého signálu až po riadenie vysokého výkonu.

Dizajn s vysokou izoláciou pre vyššiu bezpečnosť systému

Elektrická izolácia je kritickou požiadavkou pre zariadenia na výrobu obnoviteľnej energie pracujúce v podmienkach vysokého napätia. W12T ponúka vynikajúce elektrické izolačné schopnosti:

Maximálne dielektrické výdržné napätie medzi cievkou a kontaktmi: 4000 VAC

Dielektrické výdržné napätie medzi otvorenými kontaktmi (typ BG): 2500 VAC

Počiatočný izolačný odpor: 1000 MΩ (pri 500 V DC)

Izolačný systém UL triedy F: Vynikajúci izolačný výkon prispieva k zlepšenej prevádzkovej bezpečnosti a spoľahlivosti, čím účinne predchádza vysokonapäťovým poruchám a rizikám úniku.

Vysokokvalitný kontaktný materiál AgSnO₂ pre predĺženú životnosť

Séria W12T používa ako kontaktný materiál AgSnO₂ (oxid striebro-cín). AgSnO₂ vykazuje vynikajúcu odolnosť proti erózii oblúkom, nízky a stabilný prechodový odpor, dobrú tepelnú vodivosť a vynikajúcu odolnosť proti zváraniu. Efektívne znižuje iskrenie a predlžuje životnosť relé, pričom zachováva stabilný elektrický výkon aj pri častom spínaní vysoko zaťažených aplikácií.

Spoľahlivý výkon v náročných priemyselných prostrediach

Okrem elektrického výkonu je W12T navrhnutý tak, aby poskytoval dlhodobú spoľahlivosť v náročných prevádzkových podmienkach. Relé pracuje v širokom rozsahu okolitých teplôt od –40 °C do 85 °C, vďaka čomu je vhodné pre systémy obnoviteľnej energie a priemyselné zariadenia nasadené v rôznych klimatických podmienkach.

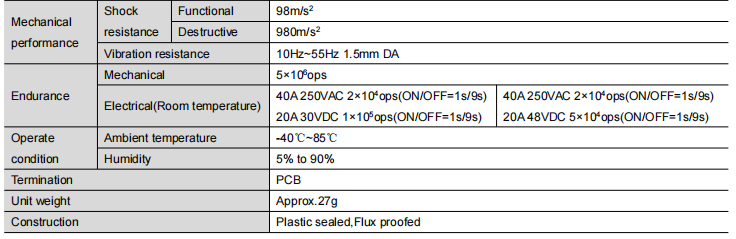

Relé ponúka mechanickú životnosť až 5 000 000 operácií a elektrickú životnosť 20 000 operácií pri odporovej záťaži 40 A 250 V AC, 100 000 operácií pri 20 A 30 V DC (štandardný typ) a 50 000 operácií pri 20 A G 48 V DC (Typ 20B G 48 V).

Prevádzkový čas je ≤15 ms (štandard) / ≤20 ms (BG) a čas uvoľnenia je ≤10 ms (štandard) / ≤15 ms (BG). Relé je tiež navrhnuté tak, aby odolalo vibráciám a mechanickým nárazom, ktoré sa bežne vyskytujú v priemyselných aplikáciách.

Viacnásobné možnosti napätia cievky pre flexibilný dizajn systému

Rôzne riadiace systémy vyžadujú rôzne konfigurácie napätia cievky. Na zjednodušenie systémovej integrácie je W12T k dispozícii s viacerými možnosťami jednosmerného napätia cievky vrátane 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

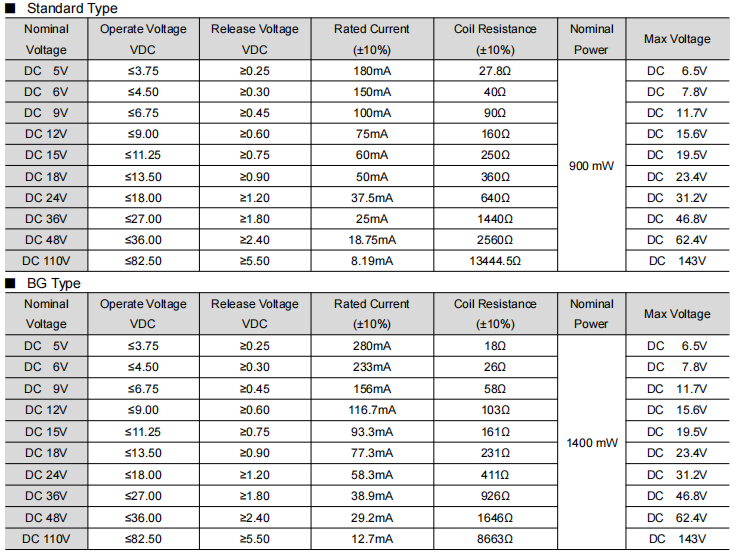

Menovitý výkon cievky štandardného typu je 900 mW, zatiaľ čo typ BG je 1 400 mW. Štandardizovaný dizajn cievky nielenže zlepšuje kompatibilitu s rôznymi riadiacimi obvodmi, ale tiež zjednodušuje vývoj produktov pre výrobcov, ktorí používajú viaceré napäťové platformy.

Kompaktný dizajn PCB-Mount pre jednoduchú integráciu zariadenia

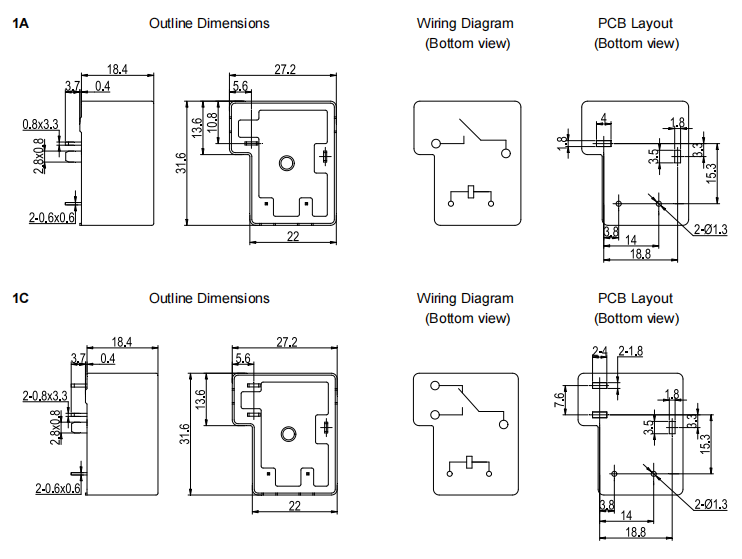

W12T ponúka a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

V čistých prostrediach (bez H₂S, SO₂, NO₂ a prachu) sa odporúča použiť Flux proofed type. V nečistom prostredí obsahujúcom tieto znečisťujúce látky sa odporúča typ s plastovým uzáverom. Táto konštrukčná úvaha účinne predlžuje životnosť relé v rôznych priemyselných prostrediach.

Typické aplikácie

W12T, navrhnutý pre aplikácie spínania vysokého prúdu, je široko používaný v systémoch obnoviteľnej energie a elektrických vozidiel, kde sa vyžaduje spoľahlivý spínací výkon a vysoká izolačná schopnosť:

• Elektrické vozidlá (EV)
• Nové nabíjanie energetických vozidiel
• Fotovoltické (FV) zariadenia na obnoviteľnú energiu

V rámci týchto systémov sa relé bežne používa na riadenie napájania, spínanie hlavného okruhu a bezpečnostnú izoláciu, čo pomáha zlepšiť spoľahlivosť systému a prevádzkovú bezpečnosť.

Ako vybrať štandardný typ alebo typ glykémie

W12T je ponúkaný v štandardnom type a typu BG. Hlavné rozdiely sú zhrnuté nižšie:

Pre všeobecné priemyselné riadenie a štandardné aplikácie spínania napájania štandardný typ spĺňa väčšinu požiadaviek. Pre fotovoltaické systémy, aplikácie vyžadujúce väčšie kontaktné izolačné vzdialenosti alebo scenáre s vyšším jednosmerným napätím sa odporúča typ BG.
