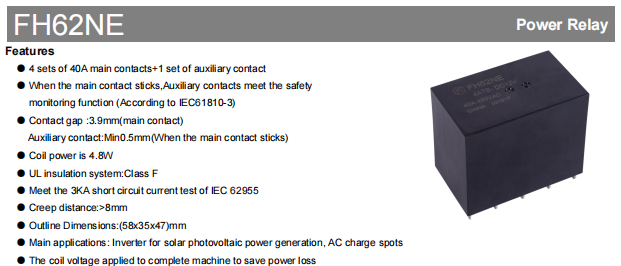

FH62NE Nové energetické relé｜40A 4-pólové hlavné kontakty + pomocný kontakt na monitorovanie bezpečnosti, navrhnuté pre PV meniče a nabíjacie stanice EV

Keďže fotovoltaické systémy, nabíjacie stanice pre elektromobily a priemyselné riadiace zariadenia kladú stále vyššie požiadavky na elektrickú bezpečnosť a energetickú účinnosť, relé musí poskytovať nielen spoľahlivý spínací výkon, ale aj monitorovanie bezpečnosti, prevádzku s nízkym výkonom a dlhodobú stabilitu. Séria FH62NE nové energetické relé od Fanhar Electronics spája vysokú nosnosť, inteligentné bezpečnostné monitorovanie, energeticky úspornú prevádzku a dizajn s dlhou životnosťou do jedného riešenia, ktoré ponúka vysoko spoľahlivé riešenie prepínania napájania pre aplikácie s prísnymi požiadavkami na elektrický výkon, bezpečnosť systému a prispôsobivosť k životnému prostrediu.

4 sady 40A hlavných kontaktov 1 pomocný kontakt – prenos vysokého prúdu a bezpečnostné monitorovanie v jednom

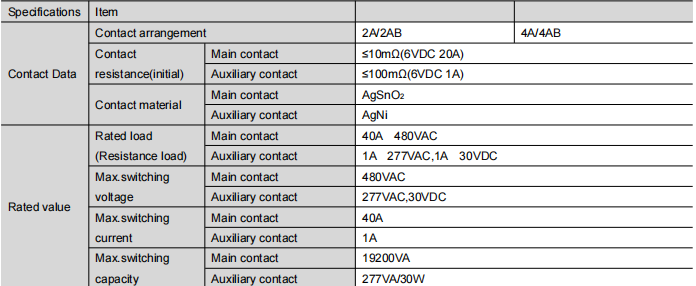

The FH62NE obsahuje 4 sady 40A hlavných kontaktov a 1 pomocného kontaktu:

Hlavné kontakty : 4 normálne otvorené kontakty formy A (4A/4AB), s použitím materiálu AgSnO₂ (oxid cínu striebra), dimenzované na 40A @ 480VAC (odpor), maximálna spínacia kapacita 19 200 VA, počiatočný prechodový odpor ≤10 mΩ.

Pomocný kontakt : 1 Normálne uzavretý kontakt Forma B s použitím materiálu AgNi (strieborný nikel) s menovitým prúdom 1A pri 277VAC / 30VDC.

Základná bezpečnostná funkcia : V prípade zvarenia hlavného kontaktu v dôsledku poruchy sa môže pomocný kontakt stále spoľahlivo rozopnúť s minimálnou medzerou ≥0,5 mm, pričom odošle poruchový signál do riadiaceho systému na monitorovanie bezpečnosti hlavného obvodu v reálnom čase. Toto je v súlade s bezpečnostnou normou IEC 61810-3. Hlavná kontaktná medzera je 3,9 mm, čo zaisťuje bezpečnosť izolácie vysokého napätia.

Dizajn s vysokou izoláciou triedy F spĺňa požiadavky na vysoké napätie pre nové energetické aplikácie

Nové energetické zariadenia pracujú pod vysokým napätím po dlhú dobu a vyžadujú si vynikajúce izolačné vlastnosti. FH62NE využíva izolačný systém triedy F (155 °C) s povrchovou vzdialenosťou > 8 mm, čím účinne predchádza vysokonapäťovým poruchám a únikom.

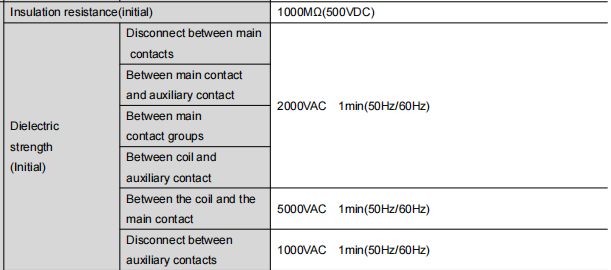

Schopnosť dielektrickej pevnosti:

Rázové napätie: Relé odoláva rázovému napätiu 10 kV (1,2/50 µs) medzi cievkou a kontaktmi. Počiatočný izolačný odpor je 1000 MΩ pri 500 V DC.

Dizajn s nízkou spotrebou energie

FH62NE používa dizajn cievky s nízkym výkonom s menovitým prevádzkovým výkonom iba 4,8 W. Po prepnutí je možné tento stav udržať aplikáciou udržiavacieho napätia na úrovni 40 % – 100 % menovitého napätia (pri 25 °C) alebo 50 % – 60 % (pri 85 °C), čím sa výrazne zníži dlhodobá spotreba energie a nahromadenie tepla.

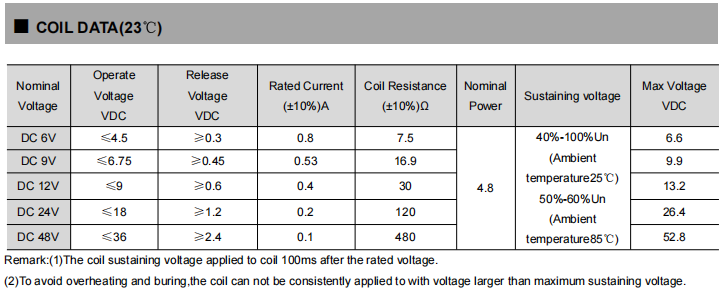

Špecifikácie cievky (pri 23°C):

Prevádzkový čas: ≤40 ms; Čas uvoľnenia: ≤20 ms.

Široký rozsah teplôt a vysoká spoľahlivosť pre náročné priemyselné prostredia

FH62NE sa vyznačuje plne utesnenou konštrukciou odolnou voči prachu a striekajúcej vode, ktorá spoľahlivo funguje v rozsahu teplôt od –40 °C do 85 °C a vlhkosti od 5 % do 85 % relatívnej vlhkosti, vďaka čomu je vhodná do rôznych klimatických podmienok a drsných priemyselných prostredí.

Hodnotenie odolnosti:

• Mechanická životnosť: 1 000 000 operácií
• Elektrická životnosť: 30 000 operácií (40A/480VAC odporový, ON/OFF = 1s/9s)

Odolnosť voči vibráciám a nárazom:

• Funkčné vibrácie: 10 Hz – 55 Hz, amplitúda 1,5 mm
• Funkčný náraz: 98 m/s² (10 g)
• Deštruktívny šok: 980 m/s² (100 g)

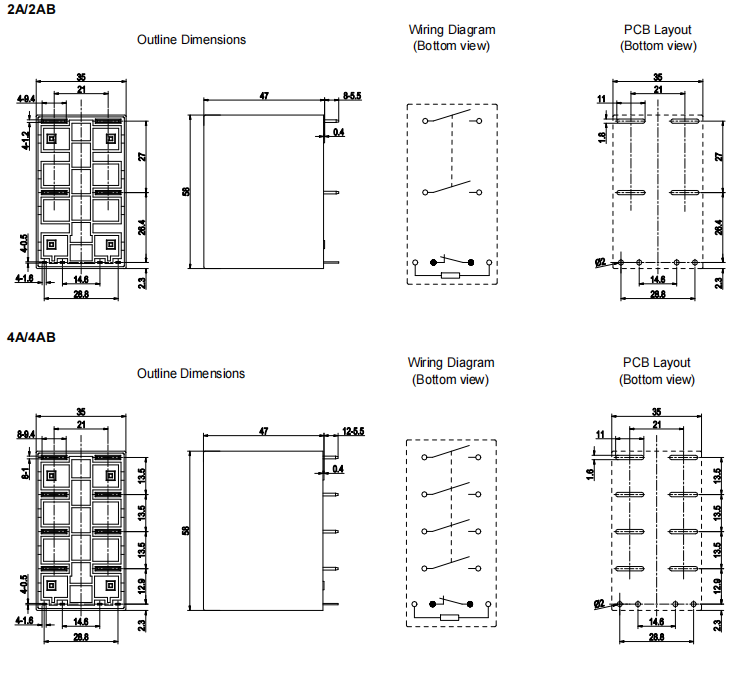

Kompaktná veľkosť pre jednoduchú integráciu systému

FH62NE meria 58 mm × 35 mm × 47 mm (D × Š × V) a váži približne 200 g, čo uľahčuje integráciu do priestorov s obmedzeným priestorom.

Odporúčania pre montáž a spájkovanie:

Montáž: Odporúča sa montáž na PCB

Teplota spájkovania: 260°C ± 5°C

Doba spájkovania: 3 – 5 sekúnd

Tolerancia montážneho rozmeru (ak nie je uvedené inak): ±0,1 mm

Kľúčové aplikačné scenáre

Vďaka svojej vysokej prúdovej schopnosti, nezávislému monitorovaniu bezpečnosti a osvedčenému dizajnu je FH62NE široko používaný v:

Solárne fotovoltaické invertory : Na prepínanie záťaže a izoláciu na strane vstupu jednosmerného prúdu alebo výstupu striedavého prúdu. Jeho odolnosť voči vysokému napätiu, vysoká prúdová kapacita a odolnosť proti prepätiu efektívne zvládajú kolísanie napätia a spínacie prechody bežné vo fotovoltaických systémoch.

AC EV nabíjacie stanice : Ako hlavný spínací prvok v obvodoch riadenia nabíjania, hlavné kontakty bezpečne prenášajú nabíjací prúd, zatiaľ čo pomocný kontakt poskytuje ďalšiu vrstvu bezpečnostnej ochrany.

Systémy kritické z hľadiska bezpečnosti vyžadujúce spätnú väzbu o stave : Pomocný kontakt poskytuje diagnostické informácie o stave hlavného kontaktu, čím spĺňa potreby aplikácií s prísnymi bezpečnostnými požiadavkami.
