Aplikácia a budúci vývoj relé v inteligentných sieťach

Globálna energetická transformácia napreduje bezprecedentným tempom. Podľa Medzinárodnej energetickej agentúry (IEA) obnoviteľnej energie Očakáva sa, že zdroje budú do roku 2030 tvoriť takmer 40 % celosvetovej výroby elektriny, zatiaľ čo počet elektrických vozidiel na cestách podľa odhadov presiahne 200 miliónov. Tento trend kladie extrémne vysoké nároky na flexibilitu, spoľahlivosť a interaktivitu energetických sietí. Inteligentná sieť sa objavila ako odpoveď – integrovala pokročilé snímanie, komunikáciu, riadenie a cloud computing do tradičných energetických sietí, čím sieť vybavila schopnosťami „sebaponímania, sebarozhodovania a sebaobnovy“.

V rámci rozsiahlej architektúry inteligentnej siete, relé , hoci sú malé, slúžia ako „prvá obranná línia“ aj „vykonávacia stanica“ pre bezpečnú, stabilnú a efektívnu prevádzku systému. Preberajú viacero zodpovedností, od izolácie porúch a prepínania záťaže až po ochranu zariadení a energetický dispečing. Tento článok začína od základných princípov, systematicky skúma základné aplikačné scenáre relé v inteligentných sietí analyzuje ich hmatateľné zlepšenia výkonu siete a pozerá sa dopredu na budúce cesty technologického vývoja. Na záver je uvedený zoznam často kladených otázok (FQA) pre rýchlu orientáciu.

Základy relé: Od elektromagnetu po inteligentný terminál

Princíp činnosti a klasifikácia

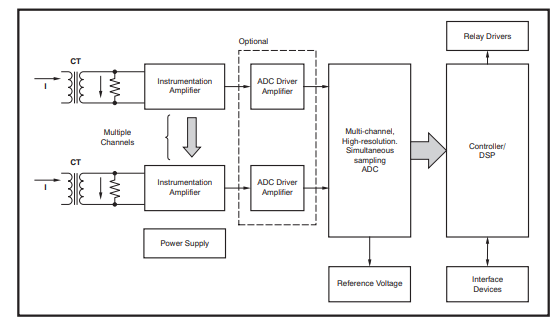

Relé je automatický elektrický spínač. Jeho základný princíp fungovania je: keď vstupná veličina (ako je napätie, prúd, teplota, čas atď.) dosiahne nastavenú prahovú hodnotu, elektromagnet alebo elektronický obvod poháňa kontakty, aby fungovali, čím riadia zapínanie/vypínanie vysokovýkonného obvodu. Podľa technických trás možno relé klasifikovať takto:

Tradičné úlohy v energetických systémoch

Ovládacia funkcia : Používa slaboprúdové signály na pohon vysokoprúdových záťaží, čo umožňuje diaľkové spustenie/zastavenie.

Ochranná funkcia : Detekuje nadprúd, prepätie, podpätie, skraty a iné anomálie a rýchlo odpojí chybné obvody.

Prenos signálu : Konvertuje stav zariadenia (zatvorené/otvorené, alarm) na signály suchého kontaktu pre monitorovacie systémy.

Päť základných aplikácií relé v inteligentných sieťach

Inteligentné rozvodne a primárne riadenie zariadení

Inteligentné siete sú postavené na digitálnych rozvodniach, ktoré vo veľkej miere využívajú elektronické prístrojové transformátory a inteligentné primárne zariadenia (napr. inteligentné ističe, odpojovače). Relé fungujú ako ovládacie akčné členy, ktoré prijímajú GOOSE (všeobecný objektOriented Substation Event) príkazy zo zlučovacích jednotiek alebo ochranných a riadiacich zariadení, ktoré dokončia spínacie operácie v priebehu milisekúnd.

Príklad : Po renovácii inteligentnej rozvodne 220 kV v Číne sa nahradením tradičných elektromagnetických relé inteligentnými reléovými skupinami znížil priemerný prevádzkový čas z 80 ms na 15 ms, čím sa zlepšila rýchlosť odstraňovania porúch systému približne o 80 %.

Grid Fault SelfLiečenie a rýchla rekonfigurácia

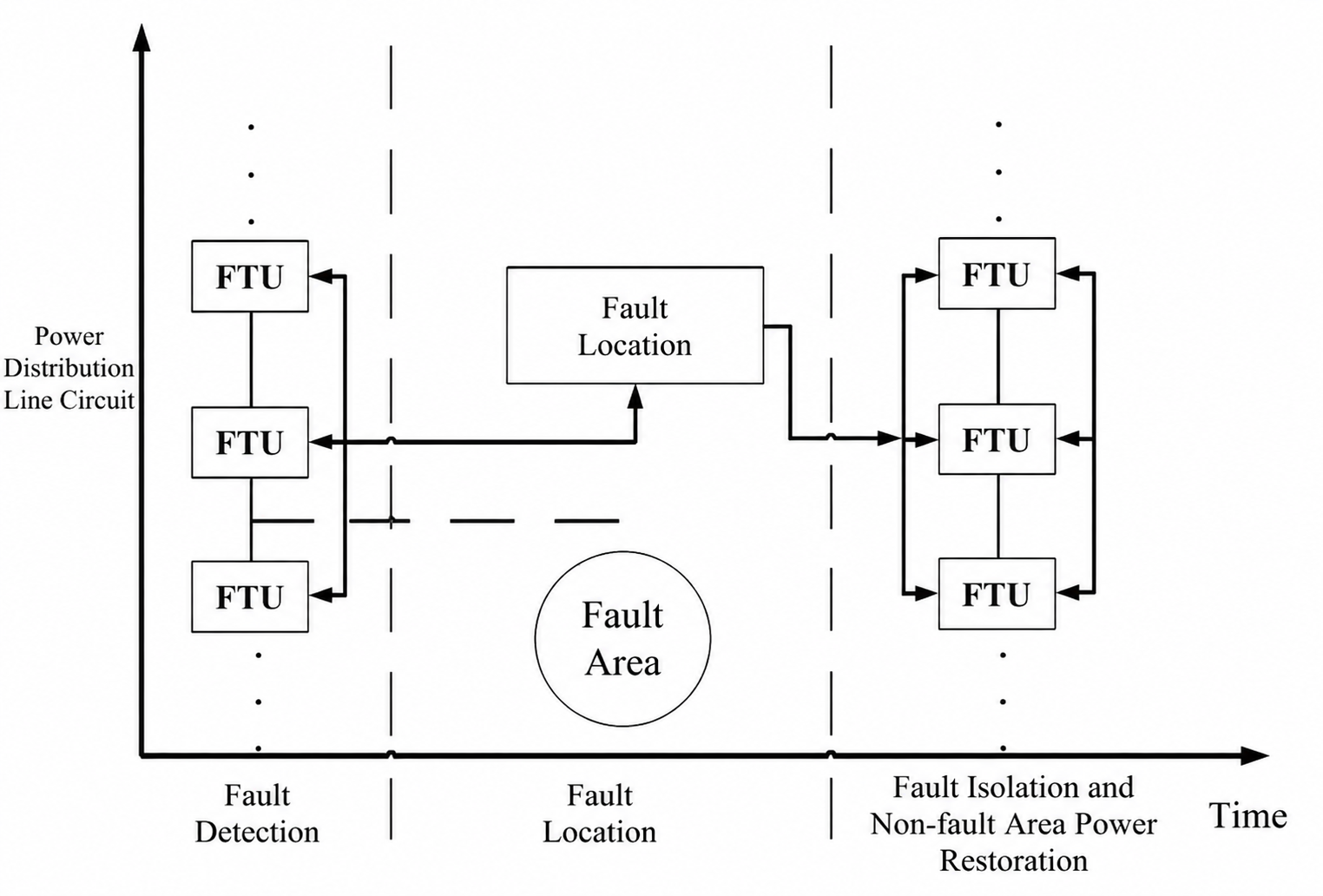

Schopnosť „samoopravy“ inteligentných sietí sa spolieha na proces s uzavretou slučkou: detekcia porúch → umiestnenie → izolácia → obnova. Relé zohrávajú v tomto procese dvojakú úlohu:

Izolácia poruchy: Keď dôjde ku skratu na linke, relé okamžite oddelia chybnú časť od hlavnej siete.

Automatická rekonfigurácia: Prostredníctvom logiky automatizácie podávača (FA) relé koordinujú susedné prepínače, aby preniesli neporuchové sekcie na záložné zdroje energie, čím skrátia čas obnovy z hodín na minúty alebo dokonca sekundy.

Presná kontrola zaťaženia a odozva na dopyt

V obdobiach napätej rovnováhy medzi dodávkami a dopytom po energii využívajú inteligentné siete mechanizmy odozvy dopytu (DR) na reguláciu záťaže na strane zákazníka. Relé už nie sú len „pevné spínače“; pracujú v spojení s platformami na agregáciu záťaže:

Cenová odozva doby používania: Na základe cenových signálov sa relé automaticky odpoja alebo nastavia nonkritické záťaže (napr. klimatizácie, nabíjačky elektromobilov).

Núdzové odpojenie záťaže: Pri poklese frekvencie relé postupne odpájajú prerušiteľné záťaže podľa priority, čím zabraňujú rozsiahlym výpadkom prúdu.

Podľa štatistík Ministerstva energetiky USA môžu komerčné budovy využívajúce inteligentné relé na odozvu dopytu znížiť letnú špičkovú záťaž o 15 % až 25 % s minimálnym vplyvom na pohodlie obyvateľov.

Priateľské sieťové pripojenie distribuovaných energetických zdrojov (DER)

Rozsiahla integrácia fotovoltaiky (PV), veternej energie, skladovania energie a elektrických vozidiel transformuje distribučné siete z „jednosmerných radiálnych“ na „obojsmerné interaktívne“ systémy. Kľúčové úlohy relé v prepojovacích bodoch DER zahŕňajú:

Aktívna detekcia proti ostrovčekom : Keď dôjde k strate sieťového napätia, relé rýchlo odpoja distribuované generátory, aby sa zabránilo ostrovnej prevádzke, ktorá by mohla ohroziť personál údržby.

Ovládanie vyhladzovania výkonu : V závislosti od poveternostných podmienok relé dynamicky prepínajú zariadenia na ukladanie energie alebo upravujú výstupy meniča tak, aby plynulo kolísaniu výkonu.

Viaczdrojová koordinácia : V mikrosietiach slúžia relé ako „prepínače brány“ na odosielanie rôznych zdrojov energie podľa ekonomických alebo environmentálnych priorít

Riadenie zdravia zariadení počas celého životného cyklu

Moderné inteligentné relé obsahujú vstavané snímače teploty, napätia a prúdu a podporujú komunikačný protokol IEC 61850. Môžu nahrávať stavové údaje, ako je počet operácií, opotrebovanie kontaktov a prevádzkový čas. Platformy údržby v kombinácii s modelmi strojového učenia predpovedajú zostávajúcu životnosť relé, čím umožňujú údržbu založenú na stave, a nie plánovanú údržbu, čím sa znižujú náklady na prevádzku a údržbu približne o 30 % až 40 %.

Trojrozmerné zvýšenie hodnoty relé v inteligentných sieťach

Trendy budúceho vývoja: Od aktuátora k „hrannému rozhodovaciemu uzlu“

Inteligencia a integrácia AI

Ďalšia generácia relé bude integrovať okrajové čipy AI, čo umožní rozpoznávanie miestnych kriviek na rozlíšenie medzi „prechodnými poruchami spôsobenými bleskom“ a „trvalými skratmi“ a autonómne vyberie stratégie opätovného zatvárania, čím sa zabráni sekundárnym dopadom na systém zo slepého opätovného zatvárania. Očakáva sa, že samoučiace sa inteligentné relé vstúpia do pilotných projektov okolo roku 2028.

Softvérová definícia a virtualizácia

S nástupom softvérovo definovaného konceptu energetického systému už nebude logika ochrany relé pevne zakódovaná ako pevné hardvérové parametre, ale bude načítaná na požiadanie prostredníctvom cloudových aplikácií. Napríklad ten istý hardvér môže cez deň spustiť stratégiu „PV anti-reverse-power“ a v noci prejsť na stratégiu „riadenia nabitia/vybitia akumulácie energie“, čím sa dosiahne „jedno zariadenie, viacero použití“.

Vysokofrekvenčná prevádzka a široký záberBandgap Semiconductors

Zrenie zariadení na báze karbidu kremíka (SiC) a nitridu gália (GaN) pokračujestavové relé smerom k vysokofrekvenčnému prepínaniu na úrovni MHz. Tým sa zníži objem relé používaných vo výkonových elektronických transformátoroch (PET) a strednonapäťových distribučných sieťach jednosmerného napätia (MVDC) o viac ako 50 %, pričom sa znížia straty na jednutretina konvenčných riešení.

Prevádzka a údržba s digitálnym dvojitým pohonom

V budúcnosti bude mať každé relé „virtuálne zrkadlo“ v platforme digitálneho dvojčaťa, ktoré bude odrážať jeho elektrické, tepelné a mechanické stavy v reálnom čase. Prostredníctvom simulácie možno predpovedať potenciálne režimy zlyhania týždne vopred, čo umožňuje výmenu v optimálnom časovom okne – skutočne dosiahne „nulové neplánované prestoje“.

Záver

Ako „malý, ale kritický“ komponent inteligentných sietí sa relé vyvinuli z jednoduchých elektromechanických spínačov na multifunkčné inteligentné terminály, ktoré integrujú snímanie, komunikáciu, riadenie a výpočty. Zohrávajú nezastupiteľnú úlohu pri zlepšovaní efektívnosti využívania energie, zvyšovaní spoľahlivosti dodávok a zabezpečovaní bezpečnosti systému. Vzhľadom na budúce siete s vysokou penetráciou obnoviteľných zdrojov, vysokým energetickým elektronickým obsahom a vysokou digitalizáciou sa relé budú naďalej vyvíjať smerom k tomu, aby boli inteligentnejšie, rýchlejšie, flexibilnejšie a spoľahlivejšie. Technologické inovácie spojené s úsilím o štandardizáciu budú spoločne riadiť priemysel relé, aby poskytoval solídnu základnú podporu pre globálne ciele uhlíkovej neutrality.
