Prehľad produktu

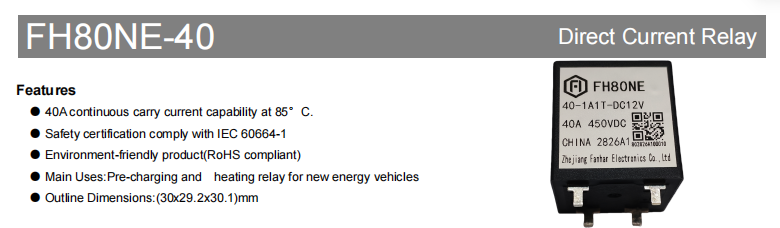

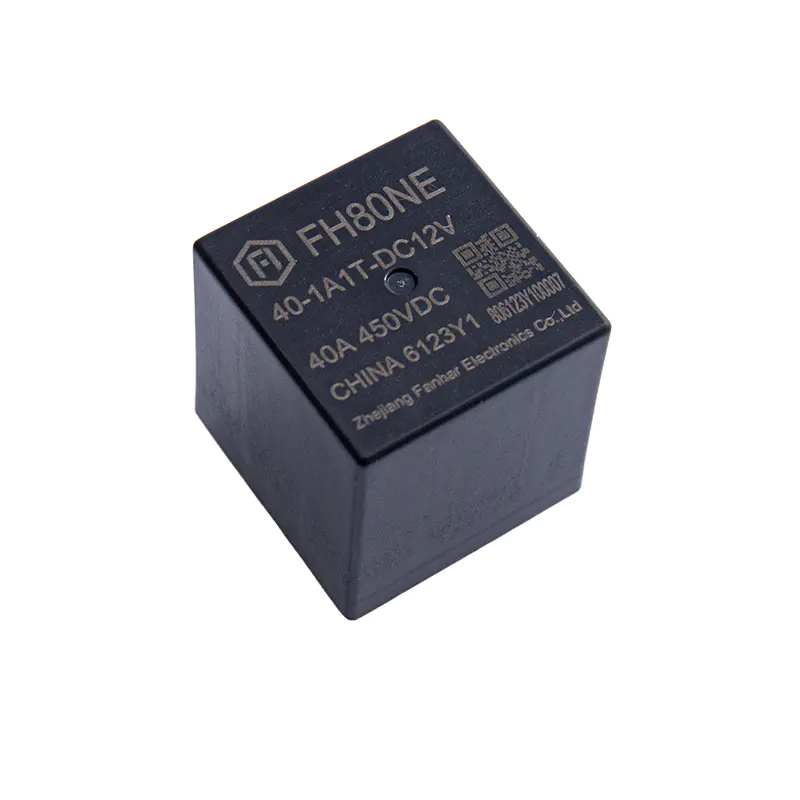

The FH80NE-40 je 40A vysokonapäťové jednosmerné relé určené pre vysokonapäťové systémy v nových energetických vozidlách. Je určený hlavne pre aplikácie relé prednabíjania a relé ohrevu. Produkt poskytuje nepretržitý prúd 40A pri 85°C, menovité zaťaženie 40A 450VDC a maximálne spínacie napätie až 750 V DC. Podporuje tiež krátkodobú schopnosť vysokého prúdu, vďaka čomu je vhodný pre scenáre montáže PCB s vysokými požiadavkami na spoľahlivosť, dielektrickú odolnosť a priestorové rozmery.
Výrobok používa normálne otvorený kontakt 1A s materiálom kontaktov AgSnO₂ a počiatočným prechodovým odporom ≤5mΩ (6V DC 20A). Jeho obrysové rozmery sú len 30 × 29,2 × 30,1 mm a jeho hmotnosť je približne 55 g, čím sa vyrovnáva schopnosť spínania vysokého napätia s kompaktným dizajnom. Produkt spĺňa bezpečnostné požiadavky IEC 60664-1 a environmentálne normy RoHS. Čaká sa na certifikácie UL/C-UL, TUV a CQC.
FH80NE-40 40A 450VDC jednosmerné vysokonapäťové relé FH80NE-40 je 40A vysokonapäťové jednosmerné relé na prednabíjanie a vykurovanie nových energetických vozidiel. Ponúka 40A trvalý prúd pri 85°C, menovité zaťaženie 40A 450VDC a maximálne spínacie napätie 750VDC. Vďaka kontaktom AgSnO₂, svorkám PCB, zhode IEC 60664-1 a RoHS je vhodný pre vysokonapäťové jednosmerné riadenie vo vykurovacích systémoch BMS/PDU a PTC. Čaká sa na certifikácie UL/C-UL, TUV a CQC. Zobraziť produkt → Pozadie priemyselnej aplikácie
S vývojom vysokonapäťových platforiem v nových energetických vozidlách majú obvody predbežného nabíjania a obvody tepelného manažmentu stále vyššie požiadavky na relé:
Relé predbežného nabíjania : V momente zapnutia obmedzuje prednabíjací odpor nabíjací prúd kondenzátora zbernice, aby sa zabránilo zvareniu kontaktov hlavného relé v dôsledku nárazového prúdu. Po dokončení predbežného nabíjania sa hlavné relé zopne a relé predbežného nabíjania sa otvorí. FH80NE-40 má schopnosť nepretržitého prenosu prúdu 40 A a krátkodobú schopnosť vysokého prúdu, vďaka čomu je vhodný ako riadiaci komponent v obvodoch prednabíjania.
Vykurovacie relé : Scenáre, ako je tepelný manažment batérie a PTC ohrievače v nových energetických vozidlách, vyžadujú vysokonapäťové jednosmerné relé na ovládanie zapínania a vypínania vykurovacích okruhov. Menovité zaťaženie 450 V DC FH80NE-40, maximálne spínacie napätie 750 V DC a materiál kontaktov AgSnO₂ môžu spĺňať požiadavky na spoľahlivé spínanie vysokonapäťových vykurovacích okruhov.
Montáž PCB : Produkt využíva štruktúru PCB terminálov, čo uľahčuje integráciu do elektronických riadiacich jednotiek, ako sú BMS, PDU a vysokonapäťové rozvodné skrine. Je vhodný na automatizované umiestňovanie a spájkovanie.
Základný výkon a kľúčové výhody
Silná záťaž a schopnosť prepínania
FH80NE-40 má schopnosť nepretržitého prenosu prúdu 40 A pri 85 °C. Jeho menovité zaťaženie je 40A 450VDC (odporová záťaž), jeho maximálne spínacie napätie je až 750VDC, jeho maximálny vypínací prúd je 50A (450VDC, ≥1 prevádzka) a jeho maximálna spínacia kapacita dosahuje 22 500 VA.
FH80NE-40 dokáže nielen nepretržite prenášať 40 A pri 85 ° C, ale tiež krátkodobo odolávať vyšším prúdovým rázom: 80 A po dobu 60 s, 160 A po dobu 5 s, 240 A po dobu 3 s a 400 A po dobu 0,6 s.
Táto schopnosť mu umožňuje zvládnuť nápor a okamžité podmienky vysokého prúdu v prednabíjacích a vykurovacích okruhoch, vďaka čomu je vhodný pre scenáre montáže PCB vo vysokonapäťových DC systémoch nových energetických vozidiel.
Rýchla odozva a dlhá životnosť
FH80NE-40 poskytuje rýchlu prevádzku: prevádzkový čas ≤ 30 ms a čas uvoľnenia ≤ 10 ms (pri menovitom napätí), čím spĺňa požiadavky na rýchlosť odozvy vysokonapäťových jednosmerných obvodov.
Z hľadiska života:
- Mechanická životnosť: 1 × 10⁵ ops
- Elektrická životnosť (odporová záťaž): 450 V DC / 40 A: 1 × 10³ ops, 450 V DC / 10 A: 1 × 10⁴ ops
Počas skutočného výberu by sa mala životnosť hodnotiť na základe záťažového prúdu, napätia a frekvencie spínania, aby sa zabezpečilo splnenie požiadaviek dlhodobej prevádzky systému.
Vynikajúca izolácia a dielektrická odolnosť
FH80NE-40 spoľahlivo funguje z hľadiska izolácie a dielektrickej odolnosti:
- Izolačný odpor (počiatočný): 1000 MΩ (500VDC)
- Dielektrická sila (počiatočná): Medzi otvorenými kontaktmi: 2000VAC / 1min,Medzi cievkou a kontaktmi: 3000VAC /1min
Produkt je v súlade s bezpečnostnými požiadavkami IEC 60664-1 a environmentálnymi normami RoHS a poskytuje ochranu pre bezpečnú izoláciu a spoľahlivú prevádzku vysokonapäťových jednosmerných systémov.
Pokročilý kontaktný materiál a nízky kontaktný odpor
FH80NE-40 používa kontaktný materiál AgSnO₂ (oxid cínu striebra) s 1A normálne otvoreným kontaktným tvarom. AgSnO₂ ponúka dobrú vodivosť, odolnosť proti erózii oblúka a šetrnosť k životnému prostrediu, vďaka čomu je vhodný pre aplikácie s častým spínaním a vysokonapäťovým jednosmerným riadením.
Počiatočný prechodový odpor je ≤5mΩ (6VDC 20A), čo pomáha znižovať stratu vedenia a nárast teploty, čím sa zlepšuje účinnosť a spoľahlivosť systému.
Špecifikácie cievky a dizajn energetickej účinnosti
FH80NE-40 ponúka päť možností napätia cievky: DC6V, DC9V, DC12V, DC24V a DC48V s menovitým výkonom 3 W. Podrobné parametre sú nasledovné:
| Menovité napätie | Prevádzkové napätie VDC | Uvoľňovacie napätie VDC | Menovitý prúd (±10 %) | Odpor cievky (±10%) | Menovitý výkon | Maximálne napätie (krátkodobá výdrž) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500 mA | 12Ω | 3W | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | DC 10,8V | |
| DC 12V | ≤9,00 | ≥1,2 | 250 mA | 48Ω | DC 14,4V | |
| DC 24V | ≤18,00 | ≥2,4 | 125 mA | 192Ω | DC 28,8V | |
| DC 48V | ≤36,00 | ≥4,8 | 62,5 mA | 768Ω | DC 57,6V |
Poznámka: Aby sa predišlo prehriatiu a vyhoreniu, napätie aplikované na cievku nesmie presiahnuť maximálne prídržné napätie na dlhšiu dobu. Maximálne napätie je najvyššie napätie, ktoré relé vydrží na krátku dobu.
Prispôsobivosť k životnému prostrediu a mechanický výkon
FH80NE-40 sa dobre prispôsobuje prostrediu a mechanickému výkonu: rozsah prevádzkovej teploty je -40 °C až 85 °C a rozsah vlhkosti 5 % až 85 % relatívnej vlhkosti. Jeho odolnosť voči nárazom je funkčná 196 m/s² (10 g) a deštruktívna 490 m/s² (100 g); jeho odolnosť voči vibráciám je 10 Hz až 500 Hz, 49 m/s². Výrobok váži približne 55 g (bez príslušenstva), má obrysové rozmery 30 × 29,2 × 30,1 mm a používa štruktúru vývodov PCB. Pri zapájaní má strana záťaže polaritu (1 , 2-) a strana cievky nemá polaritu (5, 6). Odporúčaná teplota spájkovania medi pre vývodové svorky záťaže je 260 °C ± 5 °C, s dobou spájkovania 3–5 s.
Prehľad technických špecifikácií
| Položka | Parameter |
|---|---|
| Kontaktný formulár | 1A (1 normálne otvorený kontakt) |
| Kontaktný materiál | AgSnO₂ |
| Kontaktný odpor | ≤5mΩ (6VDC 20A) |
| Rated Current | 40A |
| Menovité zaťaženie (odporové) | 40A 450VDC |
| Maximálne spínacie napätie | 750VDC |
| Maximálny vypínací prúd | 50 A (450 V DC, ≥ 1 prevádzka) |
| Maximálna spínacia kapacita | 22500VA |
| Izolačný odpor | 1000MΩ |
| Dielektrická pevnosť (počiatočná) | Medzi otvorenými kontaktmi: 2000VAC/1min; medzi cievkou a kontaktmi: 3000VAC/1min |
| Prevádzkový čas | ≤30 ms (pri menovitom napätí) |
| Čas vydania | ≤10 ms (pri menovitom napätí) |
| Mechanický život | 1×10⁵ ops |
| Elektrická životnosť | Prepínanie: 1 × 103 ops (450 V DC, 40 A) Prepínanie: 1 × 104 ops (450 V DC, 10 A) Prepínanie: 4 × 103 ops (650 V DC, 12 A) Výroba: 7,5 × 104 ops (450 V DC, 35 A) Výroba: 5 × 104 ops (750 V DC, 40 A) |
| Prúdová únosnosť | 40A 60A: 30 min 80A:60s 160A: 5s 240A:3s 400A: 0,6s |
| Teplota okolia | <-40 °C až 85 °C |
| Vlhkosť | 5% až 85% RH |
| Hmotnosť | Pribl. 55 g |
| Obrysové rozmery | 30 × 29,2 × 30,1 mm |
| Štruktúra terminálu | PCB terminál |
Poznámka: Vyššie uvedené údaje sú počiatočné hodnoty. Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez upozornenia.
Rozmery, zapojenie a rozloženie PCB
FH80NE-40 má obrysové rozmery 30 × 29,2 × 30,1 mm a používa štruktúru PCB terminálov. Spôsob zapojenia zdola je: strana záťaže 1( ), 2(-), s polaritou na strane záťaže; strana cievky 5, 6, bez polarity na strane cievky. Pre usporiadanie PCB sú nešpecifikované tolerancie všeobecne ±0,1 mm; pre obrysové rozmery, keď nie sú špecifikované tolerancie, rozmery ≤1 mm sú ±0,2 mm, rozmery >1 mm a <5 mm sú ±0,3 mm a rozmery ≥5 mm sú ±0,5 mm.
Bezpečnostné schválenia a zhoda
- Vyhovuje bezpečnostným požiadavkám IEC 60664-1.
- Produkt v súlade s RoHS.
- Čaká sa na certifikácie UL/C-UL, TUV a CQC.
- Cieľové schválené hodnotenie: odporové spínanie 40A 450VDC 1000ops (1×10³ operácie) pri 85°C.
- Špecifický stav certifikácie podlieha oficiálnym certifikátom. Pred výberom sa odporúča kontaktovať výrobcu, aby si potvrdil najnovší postup certifikácie.
Typické aplikačné scenáre
Prednabitie nového energetického vozidla : 40A nepretržitá prúdová schopnosť (85°C), krátkodobá výdrž 80A/60s, 160A/5s, 240A/3s a 400A/0,6s, vhodné na ovládanie zapnutia/vypnutia v obvodoch prednabíjania.
Nové energetické vykurovanie vozidla : Menovité zaťaženie 40A 450VDC, maximálne spínacie napätie 750VDC, vhodné pre vysokonapäťové vykurovacie okruhy ako je PTC vykurovanie.
Tepelný manažment batérie / riadenie ohrevu PTC : Prevádzková teplota -40°C až 85°C, kontakty AgSnO₂, vhodné do prostredia s vysokou a nízkou teplotou vo vozidlách.
Ďalšie scenáre montáže PCB : Strana záťaže má polaritu (1 , 2-), strana cievky nemá polaritu (5, 6), podmienky spájkovania 260°C ± 5°C / 3–5s.
Špecifický výber by mal byť potvrdený na základe skutočného zaťaženia, napätia cievky, požiadaviek na životnosť a stavu certifikácie.
Bezpečnostné opatrenia pri inštalácii a používaní
Nenechajte výrobok spadnúť ani ho nevystavujte vonkajším vplyvom, aby sa zachovali počiatočné parametre výkonu.
Teplota spájkovania pre medené vývodové svorky: 260°C ± 5°C, čas spájkovania 3–5s.
Strana záťaže má polaritu. Správne pripojte 1( ) a 2(-); strana cievky nemá polaritu.
Napätie cievky nesmie prekročiť maximálne prídržné napätie na dlhšiu dobu, aby sa predišlo prehriatiu alebo vyhoreniu.
Toto relé je model vyrobený na mieru. Uvedené príklady sú len orientačné. Pre podrobný výber kontaktujte Zhejiang Fanhar Electronics Co., Ltd.
Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez upozornenia.
Často kladené otázky
Q1: Aké sú hlavné použitia FH80NE-40?
Používa sa hlavne pre nové prednabíjacie relé a vykurovacie relé pre nové energetické vozidlá a môže sa použiť aj v scenároch montáže PCB, ako je tepelné riadenie batérie, riadenie vykurovania PTC, BMS/PDU a vysokonapäťové riadiace slučky jednosmerného prúdu.
Q2: Aké je menovité zaťaženie a maximálna spínacia kapacita FH80NE-40?
Menovité zaťaženie: 40A 450VDC (odporová záťaž); maximálny spínací výkon: 22500VA.
Otázka 3: Aké sú možnosti nepretržitého prenosu prúdu a krátkodobého prenosu prúdu?
Má 40A nepretržitú prúdovú schopnosť pri 85 °C. Krátkodobá prúdová schopnosť: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Q4: Aké je maximálne spínacie napätie a maximálny vypínací prúd?
Maximálne spínacie napätie: 750VDC; maximálny vypínací prúd: 50A (450VDC, ≥1 operácia).
Q5: Aký je kontaktný formulár, kontaktný materiál a kontaktný odpor?
Kontaktný formulár: 1A normálne otvorený; kontaktný materiál: AgSnO₂; počiatočný prechodový odpor: ≤5mΩ (6VDC 20A).
Otázka 6: Je podporované prispôsobenie? Ako objednať?
Kontaktný formulár: 1A normálne otvorený; kontaktný materiál: AgSnO₂; počiatočný prechodový odpor: ≤5mΩ (6VDC 20A).
Zhrnutie
FH80NE-40 je 40A vysokonapäťové jednosmerné relé určené pre vysokonapäťové systémy v nových energetických vozidlách. Disponuje menovitým zaťažením 40A 450VDC, maximálnym spínacím napätím 750VDC, schopnosťou nepretržitého prenosu prúdu 40A@85°C a krátkodobou schopnosťou vysokého prúdu. Vďaka AgSnO₂ kontaktom, vysokej izolácii a odolnosti voči dielektriku, rýchlej prevádzke, montáži na dosku plošných spojov a zhode so smernicou RoHS je vhodný pre scenáre riadenia vysokonapäťového jednosmerného prúdu, ako je prednabíjanie, riadenie ohrevu, ohrievače PTC, BMS a PDU.
Ak chcete získať najnovšie špecifikácie, certifikačné certifikáty, podporu vzoriek alebo prispôsobené odporúčania pre výber, kontaktujte spoločnosť Zhejiang Fanhar Electronics Co., Ltd.
