FH63NE 120A vysokoprúdové nové energetické relé – navrhnuté pre skladovanie fotovoltaickej energie a priemyselné napájacie zdroje

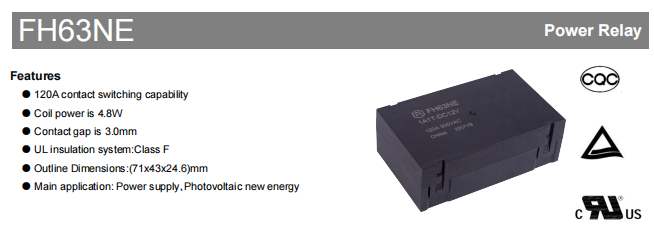

The FH63NE je vysokovýkonný, vysokoprúdový nové energetické relé vyvinutý spoločnosťou FANHAR pre nové fotovoltaické (PV) energetické a napájacie systémy. Vyznačuje sa schopnosťou spínania kontaktov 120 A, rozmermi 71 mm × 43 mm × 24,6 mm, izolačným systémom triedy F UL a medzerou medzi kontaktmi 3,0 mm. Vďaka vynikajúcemu elektrickému výkonu, robustnému bezpečnostnému dizajnu a komplexným medzinárodným certifikáciám sa FH63NE stal ideálnou voľbou pre náročné aplikácie, ako sú fotovoltaické invertory, systémy na ukladanie energie a priemyselné napájacie zdroje.

Na pozadí rýchleho rastu nového energetického priemyslu sa inštalovaná kapacita fotovoltaických invertorov a systémov na konverziu energie (PCS) výrazne zvyšuje, čo zvyšuje dopyt po prispôsobení nových energetických relé. Ako kľúčové elektronické spínacie komponenty v nabíjacích hromadách EV, PV invertoroch a systémoch skladovania energie musia nové relé striedavého prúdu spĺňať prísne požiadavky na vysoké napätie, vysoký prúd, vysokú izolačnú silu a dlhú elektrickú životnosť. FH63NE bol vyvinutý presne ako odpoveď na tento priemyselný trend a efektívne rieši naliehavú potrebu trhu po vysokoprúdových a vysoko spoľahlivých relé.

Kľúčové elektrické špecifikácie: Nosnosť, odozva, izolácia a kontaktný materiál

Vysoká nosnosť

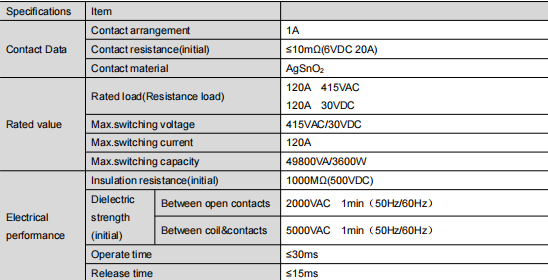

FH63NE je dimenzovaný na 120A 415VAC (odporová záťaž) a 120A 30VDC. Maximálne spínacie napätie je 415VAC/30VDC a maximálna spínacia kapacita dosahuje 49800VA (AC) alebo 3600W (DC). Táto robustná zaťažiteľnosť umožňuje spoľahlivo zvládnuť časté vysokoprúdové spínacie operácie v nových energetických systémoch.

Rýchla odozva a dlhá životnosť

The relé má prevádzkový čas ≤ 30 ms a čas uvoľnenia ≤ 15 ms pre rýchlu odozvu. Mechanická výdrž je 1×10⁶ operácií. Elektrická životnosť tiež dosahuje 1×10⁶ operácií pri teplote okolia 85℃ s odporovou záťažou 120A 415VAC (ON/OFF = 1s/9s). Táto odolnosť je vynikajúca medzi podobnými vysokoprúdovými relé a spĺňa požiadavky na dlhodobú stabilitu FV systémov.

Vynikajúca izolácia a dielektrická pevnosť

FH63NE ponúka vynikajúci izolačný výkon: počiatočný izolačný odpor je 1 000 MΩ (testované pri 500 V DC). Dielektrická pevnosť je 2000VAC/1min medzi otvorenými kontaktmi a 5000VAC/1min medzi cievkou a kontaktmi. Odolnosť voči rázovému napätiu je 10 kV (1,2/50 μs) a rázový prúd vydrží 400 A pri 350 V DC po dobu 4 ms. Tieto špecifikácie zaisťujú bezpečnú prevádzku v náročných podmienkach, ako sú kolísanie siete a údery blesku.

Pokročilý kontaktný materiál

FH63NE využíva kontaktný materiál AgSnO₂ (oxid cínu striebra). Kompozity AgSnO₂ sa so svojou vynikajúcou vodivosťou, odolnosťou proti erózii oblúkom a šetrnosťou k životnému prostrediu stali ideálnou náhradou toxického AgCdO a sú široko používané v infraštruktúre nabíjania elektromobilov a iných aplikáciách. Oxid cínu strieborný je v súčasnosti najšetrnejší k životnému prostrediu nízkonapäťový kontaktný materiál, ktorý nahrádza toxický oxid strieborný a kadmia, ktorý ponúka vynikajúcu odolnosť proti zváraniu a erózii oblúkom. Tento výber materiálu zaisťuje spoľahlivosť kontaktov a dlhú životnosť pri častom spínaní vysokého prúdu.

Špecifikácie cievky a energeticky efektívny dizajn

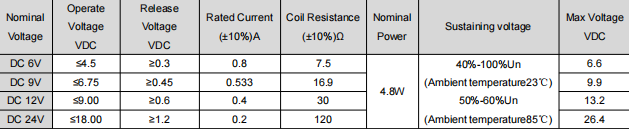

FH63NE je k dispozícii v štyroch variantoch napätia cievky: DC 6V, 9V, 12V a 24V. Spotreba energie cievky je iba 4,8 W pri teplote okolia 23 °C. Podrobné parametre sú nasledovné:

Tipy na výber:

Menovité napätie cievky by malo zodpovedať napájaniu riadiaceho systému, berúc do úvahy kolísanie výkonu.

Ak chcete znížiť zahrievanie cievky, použite funkciu udržiavacieho napätia (40%~100% Un), ale uistite sa, že udržiavacie napätie nie je nižšie ako prevádzkové napätie a neprekračuje maximálne trvalé napätie.

Odpor cievky sa zvyšuje pri 85 ℃ a prevádzkové napätie sa zodpovedajúcim spôsobom zmení; umožňujú dostatočnú rezervu v praktických aplikáciách.

Bezpečnostné schválenia a zhoda

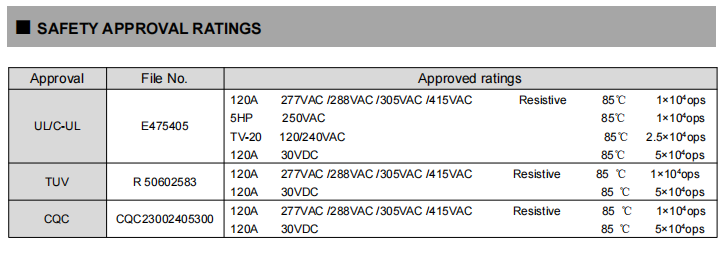

FH63NE získal tri hlavné medzinárodné certifikácie: UL, TUV a CQC, ktoré pokrývajú viaceré typy záťaže, ako je uvedené nižšie:

Prispôsobivosť k životnému prostrediu a mechanický výkon

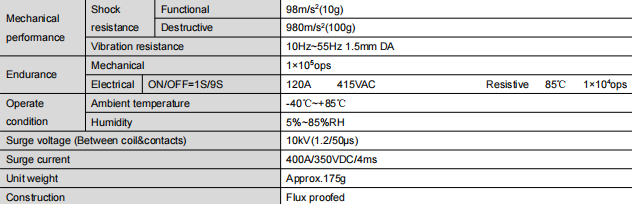

FH63NE funguje v rozsahu teplôt okolia od -40 ℃ do 85 ℃ a rozsahu vlhkosti od 5 % do 85 % relatívnej vlhkosti. S izolačným materiálom UL triedy F zaisťuje stabilnú prevádzku aj pri vysokých teplotách. Odolnosť voči vibráciám: 10Hz~55Hz, amplitúda 1,5mm; odolnosť proti nárazom: funkčná 98 m/s² (10 g), deštruktívna 980 m/s² (100 g).

Výrobok sa vyznačuje konštrukciou odolnou voči tavivu, ktorá je vhodná na spájkovanie DPS vlnou. Odporúčaná teplota spájkovania je 260 ℃ ± 5 ℃ počas 3–5 sekúnd. Hmotnosť jednotky je približne 175 g s kompaktným dizajnom pre jednoduchú integráciu do systému.

Rozmery a poznámky k inštalácii

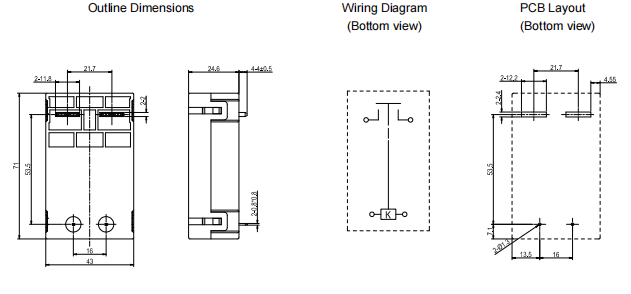

Obrysové rozmery: 71×43×24,6 mm (D׊×V).

Rozstup kolíkov a rozloženie PCB: Pre rozmery bez špecifikovaných tolerancií, tolerancia ≤1 mm ±0,2 mm, tolerancia 1 mm~5 mm ±0,3 mm, tolerancia ≥5 mm ±0,5 mm; Nešpecifikovaná tolerancia rozloženia DPS je vždy ±0,1 mm.

Spájkovanie: Medené záťažové svorky – odporúčaná teplota spájkovania 260℃±5℃, čas 3–5 sekúnd; vyhýbajte sa dlhodobo vysokej teplote, aby ste predišli poškodeniu cievky alebo kontaktov.

Ochrana: Štruktúra odolná voči tavivu, odolná proti znečisteniu tavidlami pri spájkovaní vlnou, ale nesmie byť ponorená do čistiacich rozpúšťadiel.

Manipulácia: Zabráňte pádu alebo vonkajším nárazom, aby ste zabránili deformácii kontaktu alebo odchýlke parametrov.

Typické aplikačné scenáre

Vďaka svojej schopnosti spínania vysokého prúdu 120 A a vysokej spoľahlivosti sa FH63NE používa predovšetkým v:

Fotovoltaická nová energia : Podporuje riadenie PV reťazca a vysokoprúdovej slučky, vhodné pre bezpečnostné odpojenie na strane AC v solárnych systémoch.

Napájacie zdroje : Prepínanie záťaže pre priemyselné napájacie zdroje a systémy UPS.

Hromady nabíjania EV : Ovládanie zapnutia/vypnutia prúdu pre zariadenie na nabíjanie elektrických vozidiel.

Vďaka širokému rozsahu prevádzkových teplôt a vynikajúcej izolácii a odolnosti voči napätiu je obzvlášť vhodný pre drsné vonkajšie a priemyselné prostredie.
