Výkonové relé série W11 | 10A spínanie, 200mW ultranízky výkon, 5kV dielektrická pevnosť

V modernej priemyselnej automatizácii a inteligentných domácich aplikáciách je výkon relé rozhodujúci pre stabilitu a efektivitu zariadenia. The relé W11 , s vynikajúcim výkonom a spoľahlivosťou je ideálnou voľbou pre priemyselné ovládanie , inteligentná domácnosť a správa napájania 5G komunikácie. Nižšie je uvedený podrobný úvod do relé W11, ktorý vám pomôže pochopiť jeho vlastnosti a výhody.

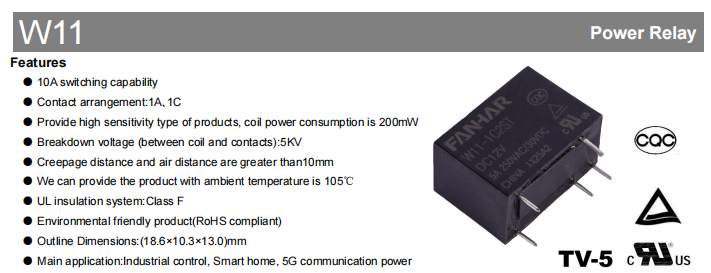

Vlastnosti produktu

Schopnosť prepínania 10A: Relé W11 zvládne prúdové zaťaženie až do 10A, čím spĺňa potreby rôznych priemyselných a domácich aplikácií.

Vysoké prierazné napätie: Prierazné napätie 5 kV (medzi cievkou a kontaktmi) zaisťuje extrémne vysokú bezpečnosť a spoľahlivosť.

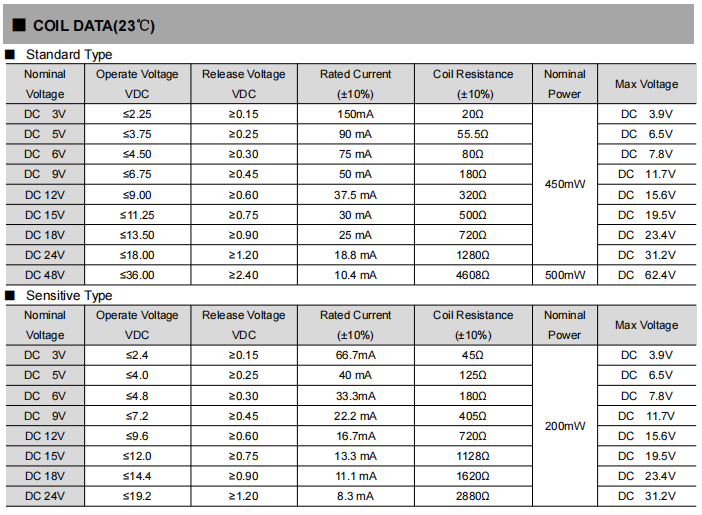

Vysoká citlivosť: K dispozícii je verzia s vysokou citlivosťou so spotrebou energie cievky len 200 mW a rýchlou dobou odozvy.

Dizajn šetrný k životnému prostrediu: V súlade s RoHS, šetrné k životnému prostrediu.

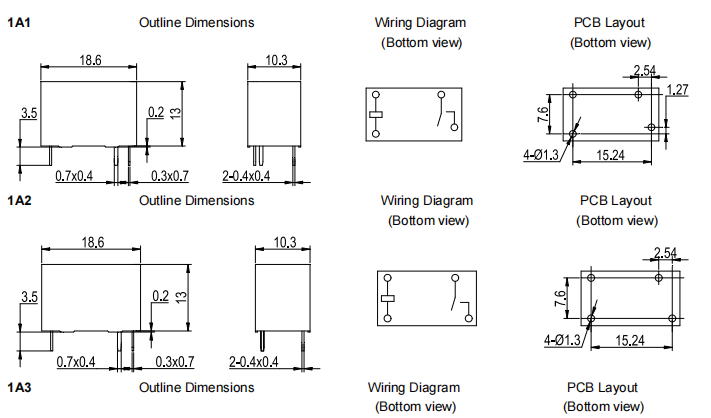

Kompaktné rozmery: Malé obrysové rozmery (18,6 × 10,3 × 13,0 mm) uľahčujú integráciu do rôznych zariadení.

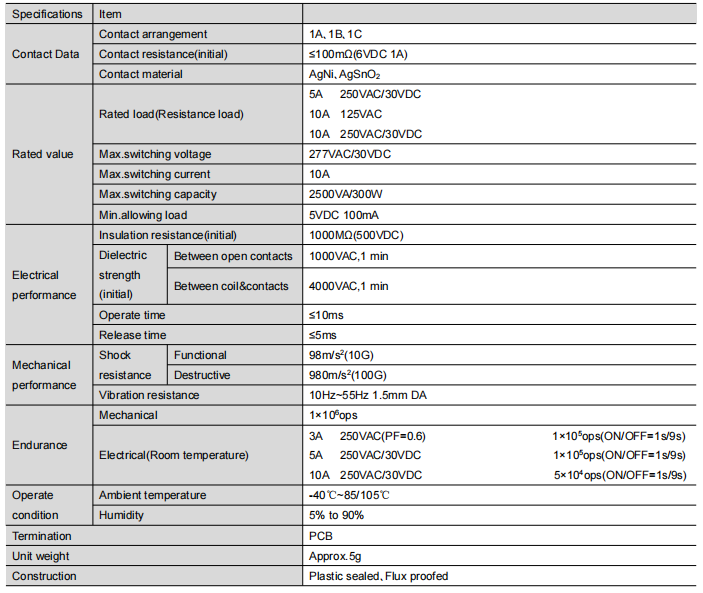

Parametre produktu

Dohoda o kontakte: 1A (jedna forma A, SPST-NO) a 1C (jedna forma C, SPDT), aby vyhovovali rôznym požiadavkám na dizajn obvodu.

Kontaktný odpor (počiatočný): ≤100mΩ (pri 6V DC 1A), zaisťuje efektívny prenos prúdu.

Kontaktný materiál: AgNi a AgSnO₂ poskytujúce vynikajúcu vodivosť a odolnosť.

Menovité zaťaženie: 5A 250VAC/30VDC, 10A 125VAC; maximálne spínacie napätie 277VAC/30VDC; maximálny spínací prúd 10A; maximálna spínacia kapacita 2500VA/300W; minimálne povolené zaťaženie 5VDC 100mA.

Prehľad výkonnosti

Izolačný odpor (počiatočný): Až 1000 MΩ (pri 500 V DC), poskytuje silnú elektrickú izoláciu.

Dielektrická pevnosť (počiatočná): 1000VAC po dobu 1 minúty medzi otvorenými kontaktmi; 4000VAC po dobu 1 minúty medzi cievkou a kontaktmi.

Doba prevádzky: ≤ 10 ms; Čas uvoľnenia: ≤ 5 ms, čo zaisťuje rýchlu odozvu.

Mechanický výkon: Odoláva funkčným nárazom 98 m/s² (10G) a deštruktívnym nárazom 980 m/s² (100G); odolnosť proti vibráciám 10Hz~55Hz s 1,5mm dvojitou amplitúdou.

Výdrž: Mechanická životnosť až 1×10⁶ operácií; elektrická životnosť až 1×10⁵ operácií za špecifikovaných podmienok (ON/OFF = 1s/9s).

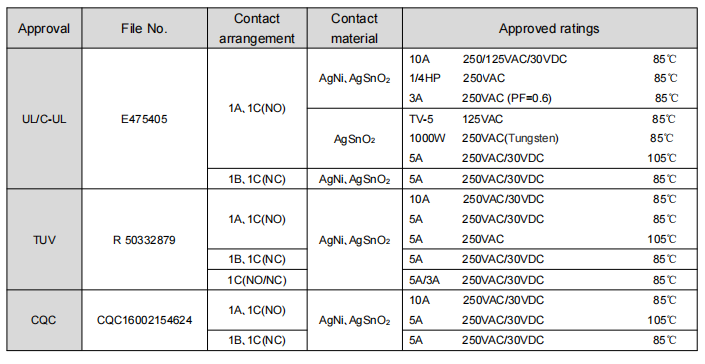

Kompletné bezpečnostné schválenia

Relé série W11 získalo viacero medzinárodných bezpečnostných schválení, čo uľahčuje globálny predaj:

UL/C-UL (E475405): Schválené okrem iného pre 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) a 5A 250VAC/30VDC (105℃).

TUV (R 50332879): Schválené pre 10A, 250VAC/30VDC (85℃) a 5A.

CQC (CQC16002154624): Schválené pre 10A 250VAC/30VDC (85℃) a 5A 250VAC/30VDC (105℃).

Typické aplikácie

Priemyselná kontrola : Používa sa na ovládanie motorov a iných strojov na výrobných linkách.

Smart Home : Poskytuje stabilnú reguláciu prúdu v inteligentných spotrebičoch.

Komunikačný výkon 5G: Ponúka efektívne prepínanie prúdu v správe napájania základňovej stanice 5G.

Záver

Relé W11 so svojím vynikajúcim výkonom a širokou škálou aplikácií je ideálnou voľbou pre priemyselné ovládanie a inteligentné domáce zariadenia. Či už pracujete pri extrémnych teplotách alebo v aplikáciách vyžadujúcich spínanie vysokého prúdu, W11 poskytuje stabilné a bezpečné riešenie. Kontaktujte nás ešte dnes, aby ste sa dozvedeli viac o W11, a nechajte náš profesionálny tím, aby vám pomohol vybrať model relé, ktorý sa najlepšie hodí pre vašu aplikáciu. Spoločne sa posuňme smerom k efektívnejšej a spoľahlivejšej budúcnosti inteligentného riadenia.
