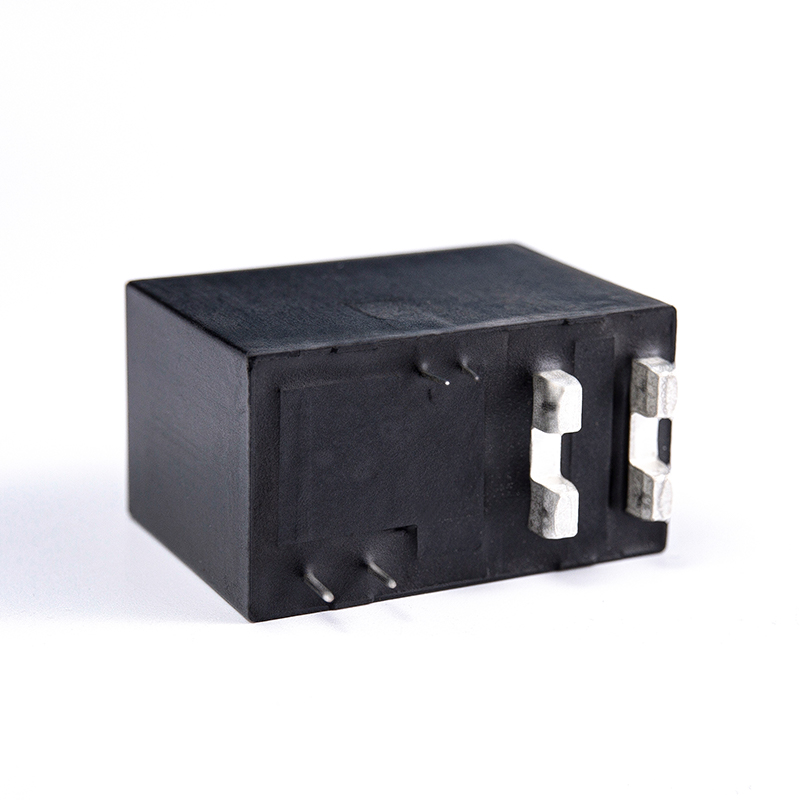

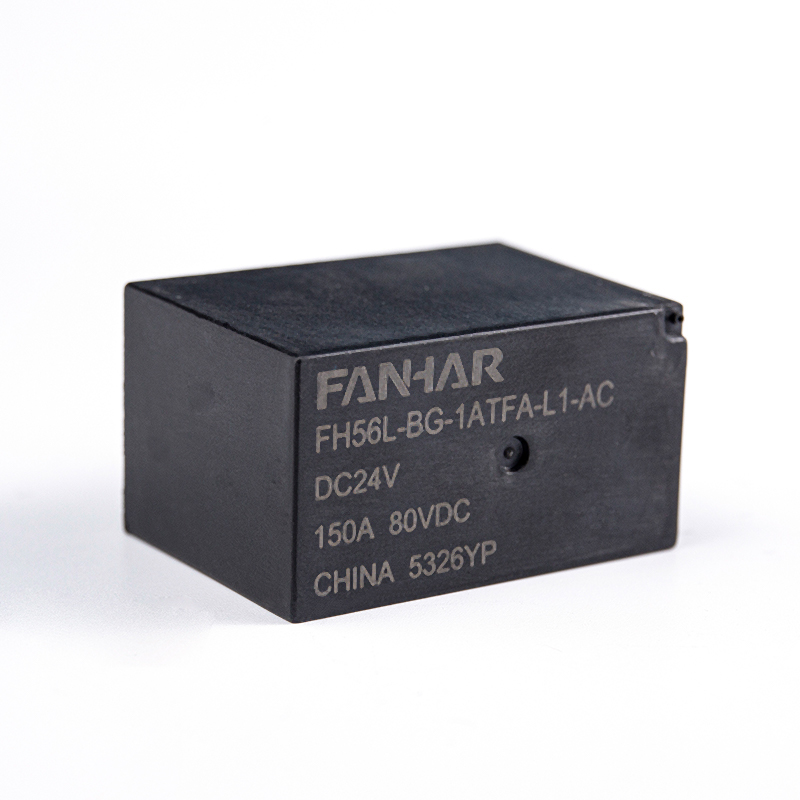

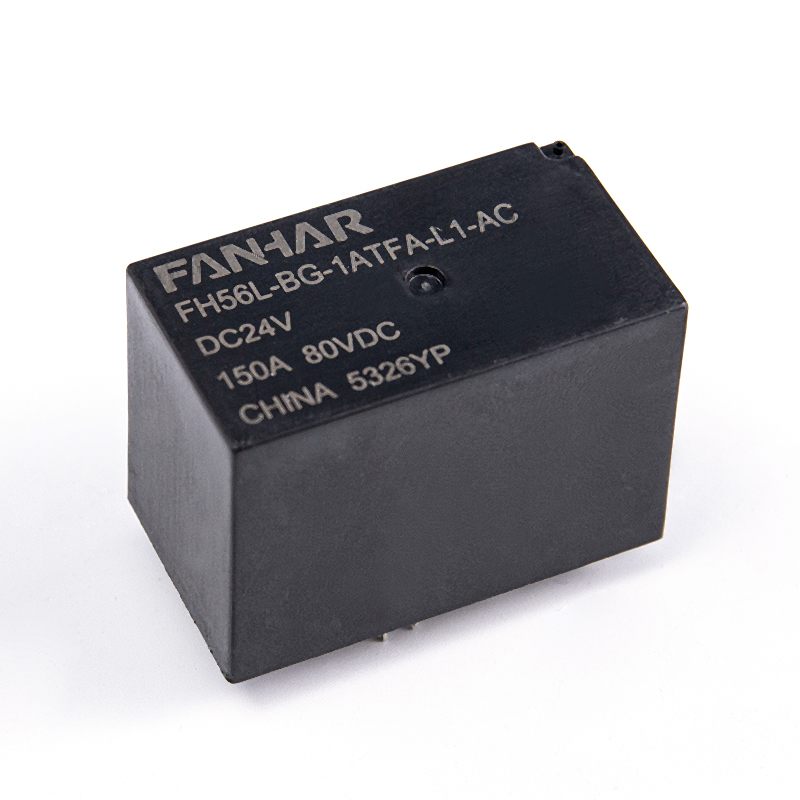

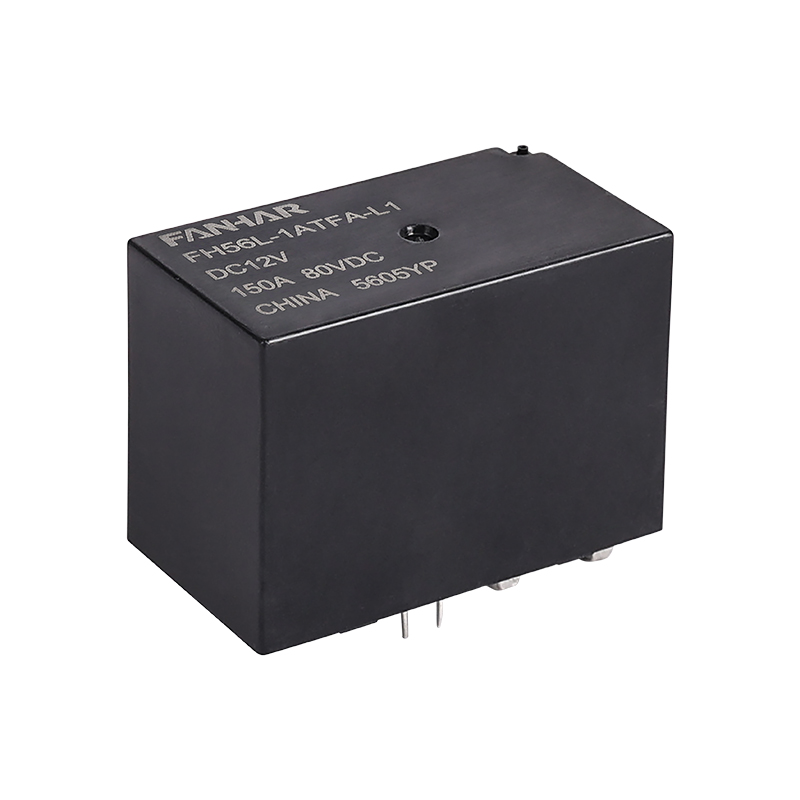

FH56L 125A západkové relé

Vlastnosti:
Spínacia schopnosť 150A
Voliteľná kontaktná medzera > 2,0 mm
Vyžaduje sa iba impulzné budiace napätie, úspora energie a ochrana životného prostredia Produkt šetrný k životnému prostrediu (v súlade s RoHS)
Rozmery obrysu: (39,4×22×27,5) mm
Hlavné použitie: Telekomunikácie, strojárske stroje, elektrické vozidlá, automobily, vlaky, lode a iné elektronické riadiace systémy

Kontaktujte nás

Stiahnuť

PREDCH: FH56LG 125A blokovacie relé ĎALŠÍ: Žiadny ďalší článok

Parametre
Použitie
Popis

Parametre

Špecifikácie	Položka
Kontaktné údaje	Dohoda o kontakte		1A
	Kontaktný odpor (počiatočný)		≤ 1 mΩ (6 V DC 1 A)
	Kontaktný materiál		AgSnO ₂
Menovitá hodnota	Menovité zaťaženie (odporové zaťaženie)		Hlavný kontakt: Vytváranie 50A, prenášanie 125A, vypínanie 50A, 80VDC Vytváranie 50A, prenášanie 150A, vypínanie 50A, 60VDC Výroba 50A, prenášanie 125A, vypínanie 50A, 305VAC Výroba 50A, prenášanie 150A, lámanie 50A, 277VAC Pomocný kontakt: 1A 6V DC
	Max.spínacie napätie		Hlavný kontakt: 305VAC/80VDC Pomocný kontakt:6VDC
	Max.spínací prúd		Hlavný kontakt: 50A Pomocný kontakt: 1A
	Max.spínacia kapacita		Hlavný kontakt:15250VA/4000W Auxiliary contact:6W
	Min.povolenie zaťaženia		5 V DC 100 mA
Elektrický výkon	Izolačný odpor (počiatočný)		100 MΩ (500 V DC)
	Dielektrická pevnosť (počiatočná)	Medzi otvorenými kontaktmi	2000 VAC, 1 min
		Medzi cievkou a kontaktmi	4000 VAC, 1 min
	Nastavte čas		≤ 20 ms
	Vynulovať čas		≤ 20 ms
Mechanický výkon	Odolnosť voči otrasom		98 m/s ₂ (10 g)
	Odolnosť voči vibráciám		980 m/s ₂ (10 g)
Vytrvalosť	Mechanické		1× 10 ⁵ ops
	Elektrické (izbová teplota)		Hlavný kontakt: 6×10 ³ 次(ZAP/VYP=1s/9s,odpor) Vytváranie 50A, prenášanie 125A, vypínanie 50A, 80VDC Vytváranie 50A, prenášanie 150A, vypínanie 50A, 60VDC Výroba 50A, prenášanie 125A, vypínanie 50A, 305VAC Výroba 50A, prenášanie 150A, lámanie 50A, 277VAC
Prevádzkový stav	okolitá teplota		-40 ℃ ~ 85 ℃
	Vlhkosť		5 % až 85 %
Ukončenie			Cca 60g
Jednotková hmotnosť			Flux proof

Popis

FH56L Latching Relay 150A Switching Capability je vysokovýkonné elektromagnetické relé so spínacou kapacitou 150A, vhodné pre rôzne elektrické aplikácie. Produkt využíva pokročilú technológiu magnetického blokovania, ktorá dokáže realizovať automatické prepínanie vysokých prúdových zaťažení v stave nízkej spotreby. Jeho hlavnou funkciou je použitie riadiacich signálov s nízkym výkonom na prevádzku vysokovýkonných obvodov, čím sa účinne znižuje spotreba energie a predchádza sa problémom s prehrievaním cievok relé a obvodov. Blokovacie relé FH56L má dva stabilné stavy: normálne otvorené (NO) a normálne zatvorené (NC). Používatelia môžu spustiť prepínanie stavu prostredníctvom impulzného signálu. Po dokončení prepínania zostane relé v poslednom stave, kým opäť neprijme opačný signál. Vďaka tejto funkcii je veľmi vhodný pre scenáre aplikácií, ktoré vyžadujú dlhodobú údržbu stavu, ako je napríklad správa napájania, ukladanie batérií alebo systémy na výrobu solárnej energie. Relé podporuje jednofázové a trojfázové konfigurácie s maximálnym kontaktným spínacím prúdom do 150A a rozsahom riadiaceho napätia DC9V až DC12V atď., aby vyhovovalo potrebám rôznych zariadení. Jeho mechanická životnosť je až 1 milión krát, jeho elektrická životnosť je až 10 000 krát a kontaktné napätie je znížené na menej ako 100 mV, čo vykazuje vynikajúcu stabilitu a odolnosť. Blokovacie relé FH56L je kompaktné a ľahko sa inštaluje, vďaka čomu je vhodné pre montáž na dosky plošných spojov. Jeho voliteľné pomocné kontakty sa používajú na monitorovanie polohy silových kontaktných bodov, čím sa ďalej zvyšuje jeho flexibilita a funkčnosť. Či už sa používa v priemyselnej automatizácii, automobilovej elektronike alebo zelenej energii, západkové relé FH56L môže poskytnúť spoľahlivý výkon a efektívne riešenia správy energie.

O nás

Zhejiang Fanhar Electronics Co., Ltd.

Zhejiang Fanhar Electronics Co., Ltd. je Čínsky veľkoobchod FH56L 125A západkové relé Dodávatelia a FH56L 125A západkové relé Továreň, národný high-tech podnik špecializujúci sa na výskum, vývoj, výrobu a predaj relé. Naše výrobky sú široko používané v systémoch inteligentnej domácnosti, fotovoltaickej novej energii, nabíjacích staniciach, inteligentných meračoch, priemyselnom riadení a iných oblastiach.
V súčasnosti máme profesionálny tím takmer 500 zamestnancov a prevádzkujeme 30 plne automatizovaných výrobných liniek, pričom 40% našich výrobkov sa vyváža do viac ako 20 krajín po celom svete. Aby sme lepšie slúžili našim zákazníkom a uspokojili dopyt trhu, neustále zlepšujeme naše výrobky a výrobné technológie, pričom investujeme 6%-8% ročných tržieb do výskumu a vývoja a inovácií.
S veľkým dôrazom na technologické inovácie sme boli uznaní ako Národný high-tech podnik a Provinčné výskumné a vývojové centrum, pričom vlastníme viac ako 40 národných patentov. Naše výrobky získali medzinárodné certifikácie vrátane ISO9001, ISO14001 a ISO45001, ako aj autoritatívne certifikácie UL, TUV a CQC, plne v súlade so smernicami EÚ ROHS/REACH.
Pri zachovaní 98% miery spokojnosti s dodávkami naše výrobky slúžia globálnym lídrom v odvetví, ako sú Huawei, Bull a Eaton, v aplikáciách inteligentnej domácnosti, priemyselného riadenia, novej energie a elektromerov. Pri pohľade do budúcnosti bude Fanhar Electronics pokračovať v rozširovaní výrobnej kapacity a prehlbovaní našej prítomnosti na trhu s novou energiou, pričom sa bude snažiť stať sa poskytovateľom v reléovom priemysle. Ponúkame FH56L 125A západkové relé na predaj.
