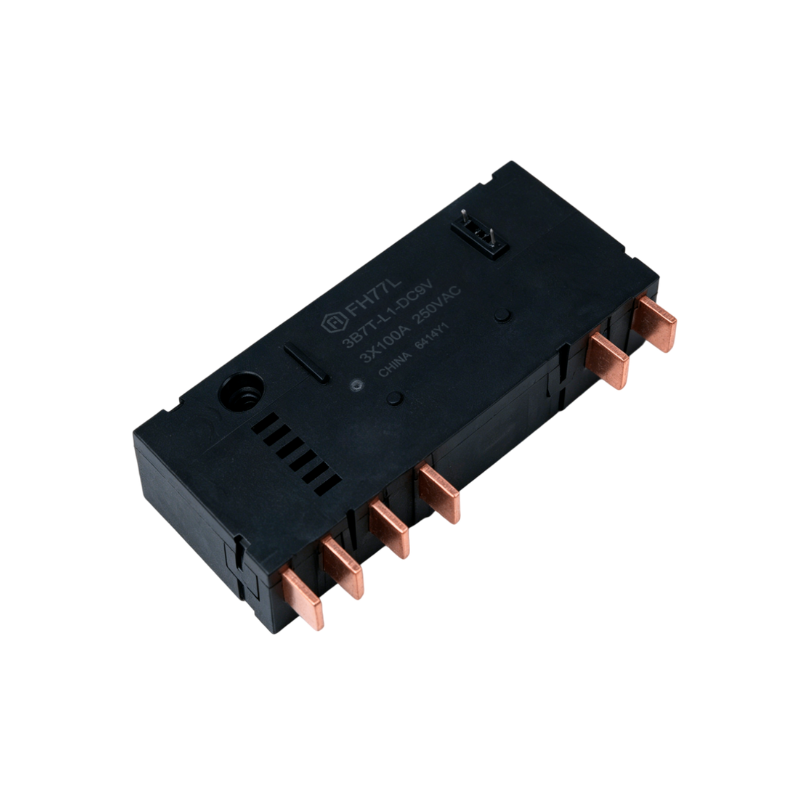

FH77L 100A západkové relé

FH77L 100A západkové relé

Vlastnosti:

Spínacia schopnosť 100A

K dispozícii sú jednocievkové dvojité cievky

Externé príslušenstvo, ako sú mangánové medené bočníky a transformátory, je možné objednať podľa požiadaviek zákazníka

Prierazné napätie (medzi kontaktom a cievkou): 4KV

Spĺňa normu IEC62052-31 :2005 UC3

Produkt šetrný k životnému prostrediu (v súlade s RoHS)

Obrysové rozmery: (103*45*24)mm

Môže byť integrovaný dizajn, pohodlná automatická inštalácia a výroba PR

Odolnosť voči rušeniu výkonovej frekvencie a dobrá konzistencia
Hlavná aplikácia: inteligentný merač

  • Parametre
  • Použitie
  • Popis
Parametre
Špecifikácie Položka
Kontaktné údaje Dohoda o kontakte 3A, 3B
Kontaktný odpor (počiatočný) ≤ 1,0 mΩ (6 V DC 1 A)
Kontaktný materiál AgSnO 2
Menovitá hodnota Menovité zaťaženie (odporové zaťaženie) 100A   250 VAC
Max. spínacie napätie 250VAC
Max .spínací prúd 120A
Ma x.spínacia kapacita 25 000 VA
Elektrické
výkon
Izolačný odpor (počiatočný) 1000 MΩ (500 V DC)
Dielektrikum
sila (počiatočná)
Medzi otvorenými kontaktmi 2000 VAC    1 min
Medzi cievkou a kontaktmi 4000VAC    1min
Čas uzávierky ≤ 30 ms
Otváracia doba ≤ 30 ms
Mechanické
výkon
Šok
odpor
Funkčné 98 m/s 2 (10 g)
Deštruktívne 980 m/s 2 (100 g)
Odolnosť voči vibráciám 10 Hz ~ 55 Hz 1,5 mm DA
Vytrvalosť Mechanické 1×10 5 ops
Elektrické ON/OFF=1S/9S 100A   250 VAC                                                   1×10 4 ops(COSφ=1)
Elektrické UC3(1) ON/OFF=10S/20S 100A   250 VAC 5000 ops (COSφ=1) Celkom 10 000 operácií
5000 ops nabudúce (COSφ=0,5)
Prevádzkovať
stave
Teplota okolia -40 ℃ ~ 85 ℃
Vlhkosť 5% až 85% RH
Ukončenie Typ zásuvnej ihly Typ skrutky (XB)
Jednotková hmotnosť Cca 265 g (bez prílohy)
Stavebníctvo Flux proof
