Domov / Správy / Správy z priemyslu / FH12 40A výkonové relé pre priemyselné riadenie, bodové zváranie a napájacie zariadenia
The Výkonové relé FH12 je určený pre silnoprúdové spínanie v priemyselnom riadení, bodových zváracích strojoch a napájacích zariadeniach. Disponuje maximálnym spínacím prúdom 40A , dielektrická pevnosť 2500VAC medzi cievkou a kontaktmi a a Izolačný systém UL triedy F , FH12 poskytuje spoľahlivý elektrický výkon pre náročné priemyselné aplikácie. Dostupné v oboch plastové zapečatené a odolný proti taveniu konštrukcií, možno ho vybrať podľa rôznych prevádzkových prostredí.

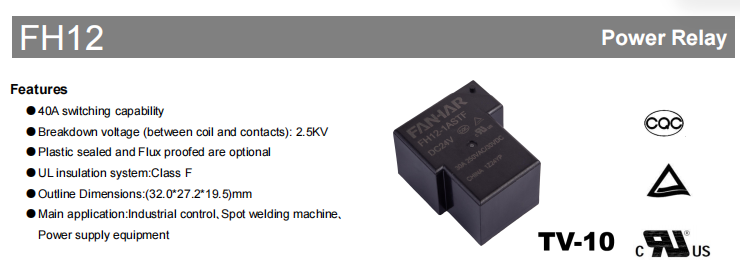

1. Kľúčové vlastnosti FH12 Výkonové relé
Schopnosť prepínania 40A
FH12 podporuje maximálny spínací prúd 40A s maximálnou spínacou kapacitou 7500 VA , vďaka čomu je vhodný pre aplikácie vyžadujúce spoľahlivé spínanie vysokého prúdu.
Spoľahlivá elektrická izolácia
Relé poskytuje izolačný odpor 1000 MΩ (500 V DC) a a dielectric strength of 2500VAC medzi cievkou a kontaktmi pomáha udržiavať bezpečnú elektrickú izoláciu počas prevádzky.
Konfigurácie viacerých kontaktov
FH12 je k dispozícii v troch usporiadaniach kontaktov: 1A (normálne otvorený), 1B (normálne zatvorený) a 1C (prepnutie).
čo umožňuje používateľom vybrať si vhodnú konfiguráciu pre rôzne návrhy obvodov.
Utesnená plastom alebo konštrukcia odolná voči toku
K dispozícii sú dve možnosti konštrukcie: odolná proti taveniu a plastová.
Podľa údajového listu sa verzia odolná voči taveniu odporúča pre čisté prostredie, zatiaľ čo verzia s plastovým uzáverom je vhodná pre prostredia obsahujúce prach alebo korozívne plyny, ako sú H₂S, SO₂ a NO₂.
Izolačný systém triedy F
FH12 je v súlade s Izolačný systém UL triedy F , spĺňajúce medzinárodné požiadavky na izoláciu priemyselných elektrických zariadení.

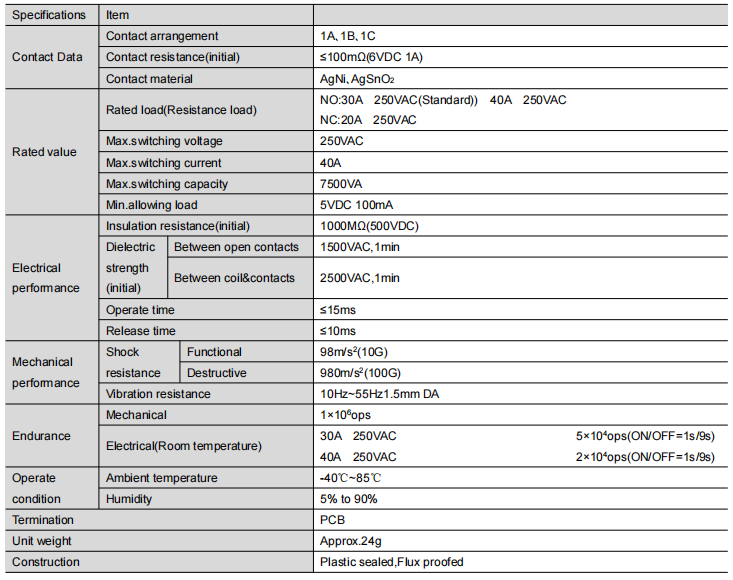

2. Technické špecifikácie
3. Výkon
FH12 je navrhnutý tak, aby poskytoval konzistentný elektrický a mechanický výkon za špecifikovaných prevádzkových podmienok.
Elektrický výkon
- Izolačný odpor: 1000 MΩ (500 V DC)
- Dielektrická pevnosť medzi otvorenými kontaktmi: 1500VAC po dobu 1 minúty
- Dielektrická pevnosť medzi cievkou a kontaktmi: 2500VAC po dobu 1 minúty
Prevádzková rýchlosť
- Doba prevádzky: ≤ 15 ms
- Čas vydania: ≤ 10 ms
Mechanický výkon
- Funkčná odolnosť proti nárazom: 98 m/s² (10 G)
- Odolnosť proti deštruktívnym nárazom: 980 m/s² (100 G)
- Odolnosť proti vibráciám: 10Hz–55Hz, 1,5mm dvojitá amplitúda
Životnosť
- Mechanická odolnosť: 1 × 10⁶ operácií
- Elektrická odolnosť:
- 30A 250VAC: 5 × 10⁴ operácií
- 40A 250VAC: 2 × 10⁴ operácií

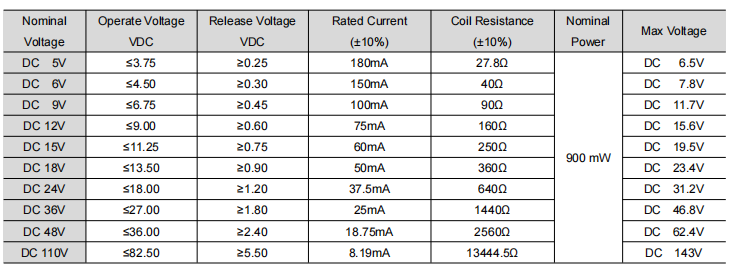

4. Dostupné napätia cievky
FH12 podporuje viacero možností jednosmerného napätia cievky, vrátane:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V a 110V DC , čo umožňuje relé prispôsobiť sa rôznym požiadavkám na napätie systému.
5. Typické aplikácie
Podľa údajového listu produktu je FH12 primárne určený pre:
Vhodné pre priemyselné riadiace zariadenia vyžadujúce spoľahlivé spínanie vysokoprúdových záťaží.
Bodové zváracie stroje
Navrhnuté pre zariadenia na bodové zváranie, kde sa vyžaduje stabilný výkon spínania relé.
Zariadenie na napájanie
Použiteľné pre napájacie zariadenia vyžadujúce spoľahlivý spínací výkon v rámci špecifikovaných elektrických hodnôt.

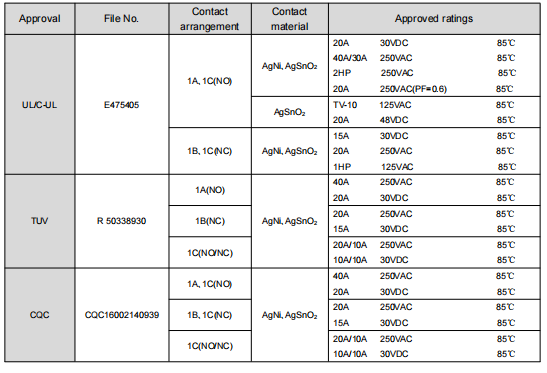

6 . Bezpečnostné certifikáty
FH12 získal viacero bezpečnostných schválení, vrátane: UL / cUL, TÜV, CQC
Schválené hodnoty sa líšia v závislosti od usporiadania kontaktov a materiálu kontaktov.
7. Často kladené otázky (FAQ)
Q1: Aký je maximálny spínací prúd výkonového relé FH12?
FH12 podporuje maximálny spínací prúd 40A a a maximum switching capacity of 7500 VA .
Q2: Aké možnosti kontaktu sú k dispozícii?
Relé je dostupné v 1A (normálne otvorené), 1B (normálne zatvorené) a 1C (prepnutie) konfigurácie kontaktov.
3. otázka: Aké možnosti napätia cievky sú k dispozícii?
FH12 podporuje jednosmerné napätie cievky 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V a 110V .
Q4: Aké kontaktné materiály sú k dispozícii?
Relé ponúka AgNi a AgSnO₂ kontaktné materiály. Podľa údajového listu AgSnO₂ kontakty sa odporúčajú pre aplikácie s vysokým rázovým prúdom.
5. otázka: Akú prevádzkovú teplotu podporuje FH12?
Uvedená prevádzková teplota okolia je -40 °C až 85 °C s rozsahom prevádzkovej vlhkosti 5 % až 90 % .
Q6: Aké certifikácie má FH12?
FH12 získal UL/cUL, TÜV a CQC bezpečnostné certifikácie so schválenými hodnoteniami v závislosti od konfigurácie produktu.
8. Záver
The FH12 40A výkonové relé kombinuje vysokú spínaciu kapacitu, spoľahlivú elektrickú izoláciu, konfiguráciu viacerých kontaktov a flexibilné konštrukčné možnosti v kompaktnom dizajne. Podpora jednosmerných napätí cievky z 5V až 110V a certifikované UL/cUL, TÜV a CQC , je určený pre priemyselné riadenie, bodové zváračky a napájacie zariadenia v určených prevádzkových podmienkach.
Ak potrebujete ďalšie technické informácie, podrobnosti o objednávaní alebo podporu pri výbere produktu, kontaktujte nás Elektronika Fanhar pre najnovšiu dokumentáciu k produktu FH12 a pomoc s aplikáciou.
