Relé FH28: Vysokovýkonná automobilová elektronika a riešenia automatizácie

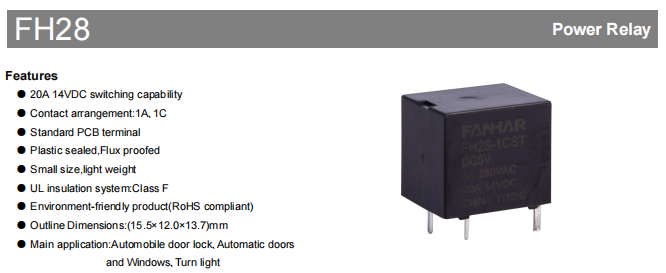

Relé FH28 je vysokovýkonné relé namontované na PCB vyrobené spoločnosťou Zhejiang Fanhar Electronics Co., Ltd., určené pre automobilovú elektroniku a riadiace systémy automatizácie.  Toto relé má plastovú utesnenú konštrukciu, má spínaciu kapacitu 20 A pri 14 V DC, má kompaktné rozmery 15,5 x 12,0 x 13,7 mm, váži približne 6 gramov a spĺňa environmentálne predpisy RoHS.

Vynikajúci elektrický výkon

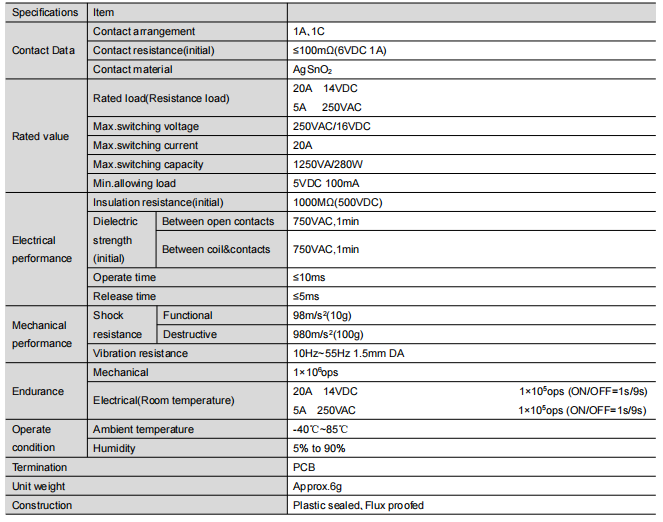

Charakteristika kontaktu

Používajú sa špeciálne zliatinové kontaktné materiály a počiatočný kontaktný odpor je prísne kontrolovaný do 100 mΩ (testovacia podmienka 6VDC 1A).

Nízky prechodový odpor zaisťuje minimalizáciu straty prenosu signálu, zvlášť vhodný pre presné riadiace systémy.

Kontaktná plocha je špeciálne upravená tak, aby účinne tlmila iskrenie a predĺžila životnosť.

Nosnosť

Dvojitý dizajn: 20A/14V DC a 5A/250V AC.

Maximálna spínacia kapacita až 1250 VA/280 W pre splnenie väčšiny požiadaviek na automobilovú elektroniku.

Minimálne prípustné zaťaženie len 5VDC/100mA, prispôsobenie sa scenárom prepínania malých signálov.

Izolačné vlastnosti

Počiatočný izolačný odpor do 1000MΩ (500VDC testovacie napätie)

Medzikontaktné napätie odolávajúce 750 V AC po dobu 1 minúty bez poruchy

Trieda izolácie UL triedy F na zaistenie bezpečnosti a spoľahlivosti v prostredí s vysokou teplotou.

Rýchlosť odozvy

Rýchla doba odozvy ≤ 10 ms pre čas nasávania a ≤ 5 ms pre čas uvoľnenia.

Zvlášť vhodné pre moderné automobilové elektronické systémy vyžadujúce vysokofrekvenčné spínanie.

Optimalizovaný dizajn elektromagnetického systému zaisťuje konzistentnú prevádzku

Robustná a spoľahlivá mechanická konštrukcia

Mechanický dizajn produktu odráža inžiniersku múdrosť:

Kompaktné balenie s rozmermi 15,5 x 12,0 x 13,7 mm a kontrolou hmotnosti 6 g, vhodné pre priestorovo obmedzené aplikácie

Vynikajúca odolnosť voči vibráciám, odolnosť voči nárazom 980 m/s² (10 g), prispôsobenie sa vibračnému prostrediu, ako sú automobily

Stabilný výkon vo vibračných prostrediach, pracuje spoľahlivo vo frekvenčnom rozsahu 10Hz~55Hz s amplitúdou 1,5mm.

Proces plastového tesnenia účinne zabraňuje prenikaniu taviva a zvyšuje dlhodobú spoľahlivosť produktu.

Široká škála aplikačných scenárov

Relé FH28 ukazujú svoju hodnotu v mnohých oblastiach:

Automobilové elektronické systémy, ideálne na ovládanie zámkov dverí, smerových svetiel, elektricky ovládaných okien.

V oblasti priemyselnej automatizácie je vhodný pre automatické ovládanie dverí, bezpečnostné blokovacie zariadenie a iné kľúčové pozície.

V oblasti domácich spotrebičov poskytuje spoľahlivé spínanie pre ovládanie inteligentnej domácnosti a automatické závesové systémy.

V oblasti prístrojového vybavenia hrá dôležitú úlohu ako základná súčasť modulu na prepínanie signálov.

Profesionálne poradenstvo pri výbere

Body výberu pre rôzne scenáre aplikácie:

Konfigurácia kontaktu: 1A (normálne otvorený) je vhodný pre jednoduché spínacie obvody a 1C (konverzia) je vhodný pre scenáre, ktoré vyžadujú spínacie funkcie.

Prispôsobivosť životnému prostrediu: Odolné voči tavivu pre čisté prostredie, Plastové tesnenie pre korozívne plyny.

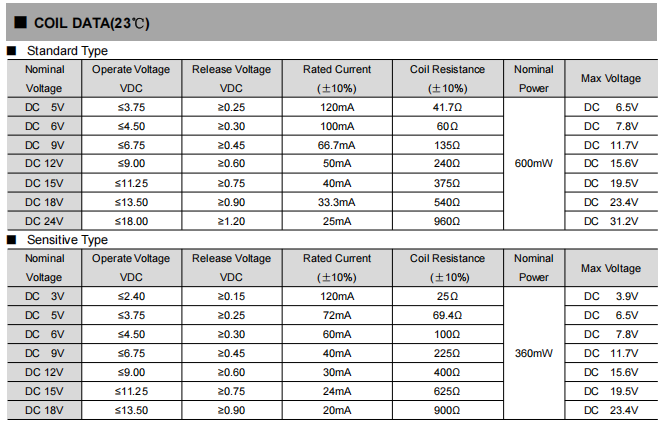

Návrh na prispôsobenie napätia: štandardná cievka je vhodná pre bežné napätie, citlivá cievka (typ L) je vhodnejšia pre nízkonapäťové aplikácie.

Bezpečnostné opatrenia pri inštalácii: Prostredia s vysokými vibráciami si vyžadujú osobitnú pozornosť pri upevňovaní, aby sa zaistilo spoľahlivé pripojenie.

Dôsledné overovanie spoľahlivosti

Produkt prešiel prísnym testovaním a overovaním:

Test životnosti záťaže: 100 000 operácií pri DC14V/20A, viac ako 1 milión operácií pri AC250V/5A.

Test environmentálnej adaptability: teplotný cyklus -40 ℃ ~ 85 ℃, 90% RH horúce a vlhké prostredie dlhodobé overenie

Test mechanickej spoľahlivosti: 55Hz vibrácie, 10g náraz a overenie iných drsných podmienok.

Test odolnosti materiálu: kontaktný materiál si aj po dlhodobom používaní zachováva dobré kontaktné vlastnosti.

Praktické návrhy aplikácií

Bezpečnostné opatrenia v inžinierskych aplikáciách:

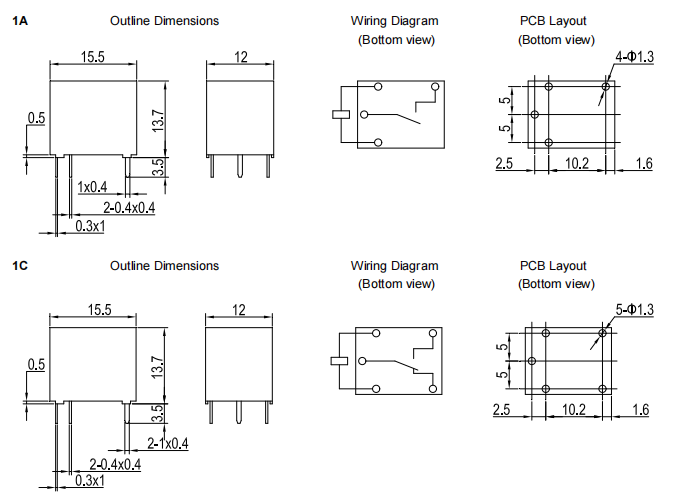

Pri navrhovaní dosky plošných spojov sa dôsledne riaďte rozmerovými výkresmi a venujte zvláštnu pozornosť rozstupu kolíkov 10,2 mm.

Usporiadanie by malo byť vykonané s dostatočnou elektrickou vôľou, berúc do úvahy potrebu odvádzania tepla, aby sa zabránilo lokálnemu prehriatiu.

Vyhnite sa prekročeniu maximálnych menovitých parametrov, vyhýbajte sa mechanickým otrasom a pádom.

Pravidelná údržba na kontrolu stavu kontaktov a udržiavanie čistoty pracovného prostredia.

Relé FH28 sa stávajú dôležitou voľbou pre automobilovú elektroniku a priemyselné ovládacie prvky vďaka svojim profesionálnym výkonnostným parametrom a spoľahlivému kvalitnému výkonu. Prostredníctvom neustálych inovácií poskytuje spoločnosť Zhejiang Fanhar Electronics na trh spoľahlivé reléové riešenia.
