W12T 40A výkonové relé | Relé PCB pre nabíjanie elektromobilov a fotovoltaické systémy

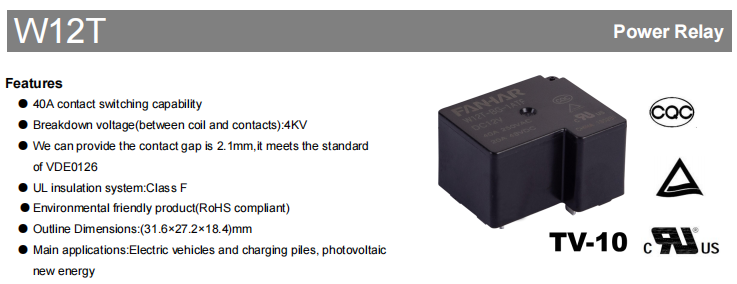

W12T je 40A výkonové relé uvedené na trh spoločnosťou FANHAR Electronics, navrhnuté pre aplikácie riadenia vysokého výkonu, ako sú elektrické vozidlá, nabíjacie batérie a fotovoltaické (PV) systémy obnoviteľnej energie. Relé sa vyznačuje schopnosťou spínania kontaktov 40 A, maximálnym dielektrickým napätím 4 000 V AC medzi cievkou a kontaktmi a voliteľnou medzerou medzi kontaktmi ≥ 2,1 mm. Pri zabezpečení vysoko zaťaženého spínacieho výkonu spĺňa aj požiadavky na elektrickú izoláciu a bezpečnosť v nových energetických zariadeniach. S kompaktným dizajnom pre montáž na PCB má W12T rozmery iba 31,6 × 27,2 × 18,4 mm a je k dispozícii v širokej škále možností napätia cievky, aby vyhovoval rôznym potrebám dizajnu zariadení. Je široko používaný v nových systémoch riadenia energie.

1. Vlastnosti produktu

Schopnosť spínania vysokého prúdu 40A
W12T má menovité riadiace zaťaženie 40A 250VAC. Štandardný typ podporuje 20A 30VDC DC záťaže, zatiaľ čo typ BG podporuje 20A 48VDC DC záťaže. Maximálna spínacia kapacita dosahuje 10 000 VA, čo spĺňa požiadavky na riadenie výkonu vysokovýkonných zariadení.

Vysoký izolačný výkon pre vyššiu bezpečnosť systému

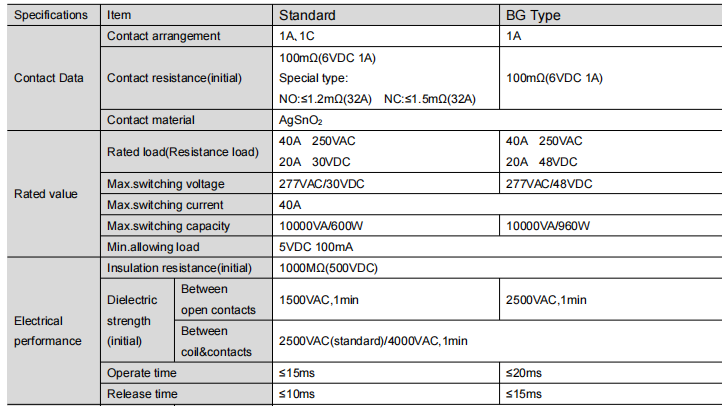

Na splnenie požiadaviek na izoláciu nových energetických zariadení ponúka W12T vynikajúcu elektrickú izoláciu:

Maximálne dielektrické výdržné napätie medzi cievkou a kontaktmi: 4000VAC

Dielektrické výdržné napätie medzi kontaktmi (typ BG): 2500VAC

Počiatočný izolačný odpor: 1000MΩ (pri 500VDC)

Vynikajúci izolačný výkon prispieva k vyššej prevádzkovej bezpečnosti a spoľahlivosti.

Voliteľná kontaktná medzera ≥2,1 mm
Typ W12T BG poskytuje kontaktnú medzeru ≥2,1 mm, v súlade s európskou fotovoltaickou normou VDE0126. To spĺňa požiadavku na väčšie kontaktné izolačné vzdialenosti v určitých aplikáciách fotovoltických systémov.

Vysoko kvalitný kontaktný materiál
Model W12T séria používa AgSnO₂ (oxid strieborný-cín) ako kontaktný materiál. AgSnO₂ vykazuje vynikajúcu odolnosť proti erózii oblúkom, nízky a stabilný prechodový odpor, dobrú tepelnú vodivosť a vynikajúcu odolnosť proti zváraniu. Efektívne znižuje iskrenie a predlžuje životnosť relé.

2. Výkonnostné parametre

Široký rozsah možností napätia cievky
Na prispôsobenie sa rôznym návrhom riadiacich systémov je W12T k dispozícii s viacerými napätiami cievok, vrátane:
[Pozrite si tabuľku špecifikácií cievok v pôvodnom údajovom liste]

Menovitý výkon cievky štandardného typu: 900 mW

Menovitý výkon cievky typu BG: 1400 mW

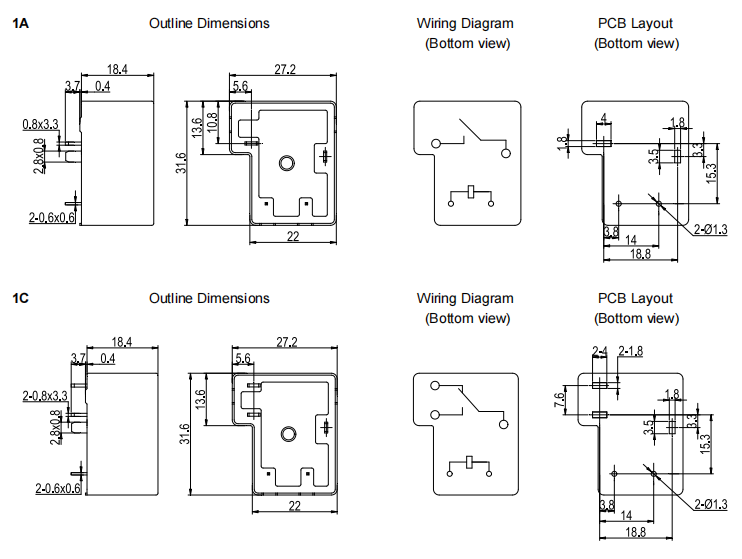

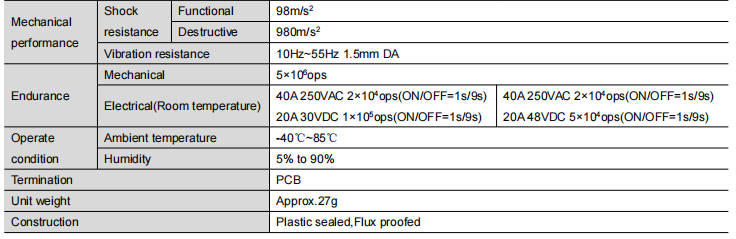

Stabilný a spoľahlivý mechanický a elektrický výkon
Model W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mechanická životnosť: 5 miliónov operácií

Elektrická životnosť:

40A 250VAC: 20 000 operácií

20A 30VDC (štandardný typ): 100 000 operácií

20A 48VDC (typ BG): 50 000 operácií

Prevádzkový čas (štandardný typ): ≤15 ms

Čas uvoľnenia (štandardný typ): ≤10 ms

Rozsah prevádzkových teplôt: -40 °C až 85 °C , vhodné pre rôzne priemyselné a nové energetické zariadenia.

Viaceré bezpečnostné schválenia

Model W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Tieto certifikácie pokrývajú aplikácie so záťažou 40A AC a 20A DC, čo podporuje použitie produktu na rôznych trhoch.

3. Typické oblasti použitia

Podľa údajového listu produktu sa W12T používa predovšetkým v:

Elektrické vozidlá (EV)

Nové nabíjanie energetických vozidiel

Fotovoltické (FV) zariadenia na obnoviteľnú energiu

Jeho vysoká prúdová spínacia schopnosť a izolačný výkon spĺňajú požiadavky na riadenie výkonu vyššie uvedených aplikácií.

4. Prečo si vybrať výkonové relé W12T?

Ako 40A výkonové relé navrhnuté pre nový energetický sektor kombinuje W12T vysokú zaťažiteľnosť, izolačný výkon a spoľahlivosť. Medzi hlavné výhody patrí:

Možnosť prepínania záťaže 40A AC

Dielektrické napätie až 4000VAC medzi cievkou a kontaktmi

Voliteľná kontaktná medzera ≥2,1 mm, v súlade s normou VDE0126 PV

Široký rozsah napätí cievok od 5V do 110VDC

Izolačný systém UL triedy F

Rozsah prevádzkových teplôt -40°C až 85°C

Certifikované UL, TÜV, CQC atď.

Vhodné pre elektrické vozidlá, nabíjačky, fotovoltaiku a ďalšie nové energetické aplikácie

5. Zhrnutie

Model W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
