Relé W12 – 40A vysokovýkonné výkonové relé pre priemyselné riadenie a aplikácie PV invertorov

V modernom svete priemyselnej automatizácie a obnoviteľnej energie je výkon výkonových relé rozhodujúci pre stabilitu a účinnosť zariadení. The relé W12 so svojím vynikajúcim výkonom a spoľahlivosťou je ideálnou voľbou pre priemyselné riadenie a aplikácie PV invertorov. Nižšie nájdete podrobný popis relé W12, ktorý vám poskytne prehľad o jeho vlastnostiach a výhodách.

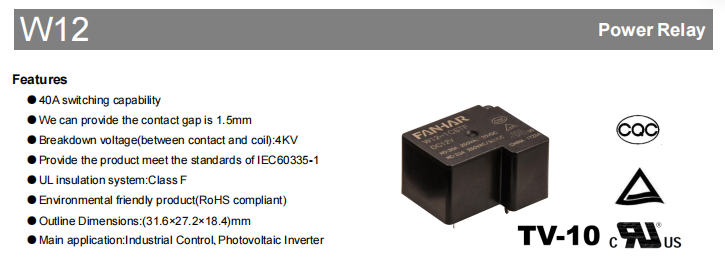

Vlastnosti produktu

Schopnosť spínania 40A: Relé W12 zvládne prúdové zaťaženie až 40A, čím spĺňa prísne priemyselné potreby.

Vysoké prierazné napätie: Prierazné napätie 4KV (medzi kontaktmi a cievkou) zaisťuje bezpečnosť a spoľahlivosť.

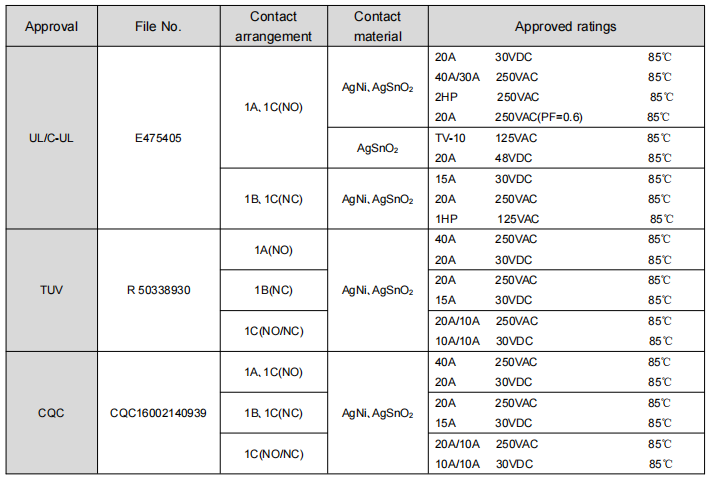

Medzinárodná norma: Produkt spĺňa normu IEC60335-1, čo zaisťuje jeho vhodnosť pre globálny trh.

Ekologický dizajn: V súlade s RoHS, šetrný k životnému prostrediu a šetrný k zemi.

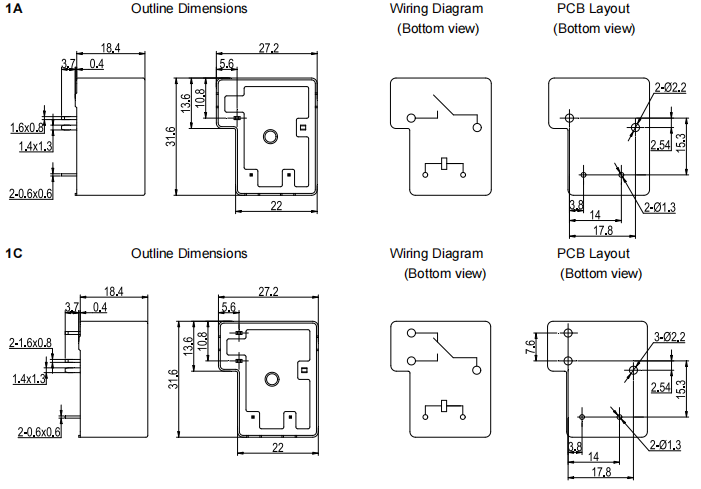

Kompaktná veľkosť: Vonkajšie rozmery sú (31,6 x 27,2 x 18,4) mm, čo uľahčuje integráciu do rôznych zariadení.

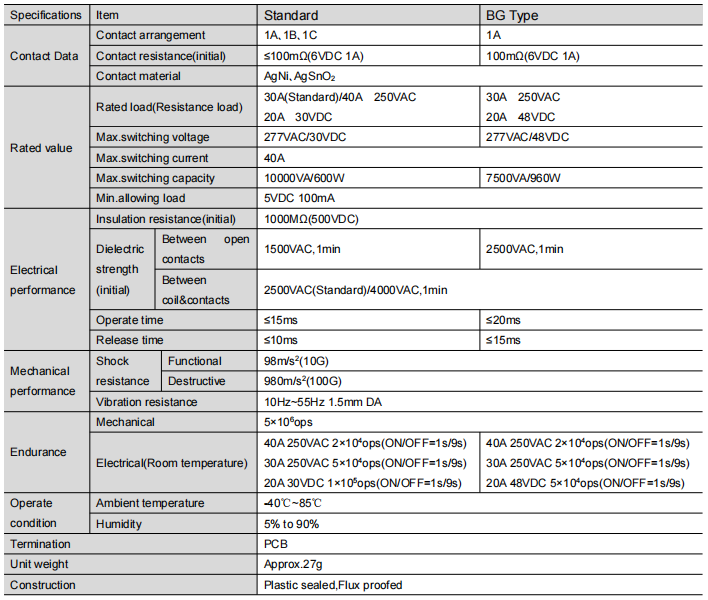

Parametre produktu

Kontaktný formulár: 1A (súprava normálne otvorených), 1B (súprava normálne zatvorených), 1C (súprava konverzií), na prispôsobenie sa rôznym potrebám návrhu obvodu.

Prvý prechodový odpor by nemal presiahnuť 100mΩ (6VDC 1A), aby sa zabezpečil efektívny prenos prúdu.

Kontaktný materiál: AgNi a AgSnO2 sa používajú na dosiahnutie vysokej vodivosti a odolnosti.

Zaťažiteľnosť: Riadiaca záťaž (odporová) 30A (štandard) / 40A 250VAC, 20A 30VDC maximum. spínacie napätie 277VAC/30VDC, max. spínací prúd 40A, max. spínacia kapacita 10000VA/600W.

Prehľad výkonnosti

Izolačný odpor: počiatočná hodnota do 1000MΩ (500VDC), poskytuje silnú elektrickú izoláciu.

Dielektrické výdržné napätie: 1500VAC medzi rozpojovacími kontaktmi, 1 minúta, 2500VAC (štandard) / 4000VAC medzi kontaktmi a cievkou, 1 minúta.

Akčný čas: Absorpčný čas nie je dlhší ako 15 ms, čas uvoľnenia nie je väčší ako 10 ms, čo zaisťuje rýchlu odozvu.

Mechanický výkon: schopný odolať stabilite až 98 m/s² (10G) a sile 980 m/s² (100G), ako aj vibračnému testu s dvojitou amplitúdou 10 Hz až 55 Hz 1,5 mm.

Odolnosť: Mechanická životnosť až 5 x 10^6 operácií, elektrická životnosť až 2 x 10^4 operácií za špecifických podmienok (ON/OFF = 1s/9s).

Oblasti použitia

Priemyselné riadenie: na ovládanie motorov a iných mechanických zariadení na výrobných linkách na zabezpečenie efektívnej prevádzky priemyselnej automatizácie.

Fotovoltaické invertory: používané v solárnych fotovoltaických systémoch na riadenie a konverziu prúdu na zlepšenie účinnosti využitia energie.

Smart Grid: používa sa v systémoch smart grid na inteligentnú distribúciu a riadenie prúdu.

Nabíjacie stanice pre elektrické vozidlá: V nabíjacích staniciach pre elektrické vozidlá, ktoré sa používajú na reguláciu prúdu počas procesu nabíjania, aby sa zaistila bezpečnosť a účinnosť.

Automatizačné zariadenia: v rôznych automatizačných zariadeniach na presné riadenie prúdu a napätia.

Záver

Relé W12 je voľbou pre priemyselné riadenie a fotovoltaické invertorové zariadenia vďaka svojmu vynikajúcemu výkonu a širokému spektru aplikácií. Či už pracujete v extrémnych teplotách alebo v aplikáciách vyžadujúcich spínanie vysokého prúdu, W12 poskytuje stabilné a bezpečné riešenie. Ak sa chcete dozvedieť viac o W12, kontaktujte spoločnosť Zhejiang Fanhar Electronics Co., Ltd. a nechajte náš profesionálny tím, aby vám pomohol vybrať model relé, ktorý najlepšie vyhovuje vašej aplikácii. Poďme spolu k efektívnejšej a spoľahlivejšej budúcnosti priemyselnej automatizácie.
