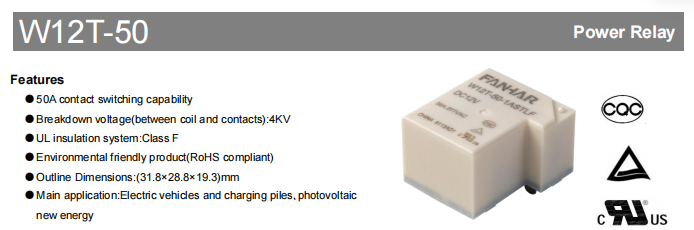

Nové energetické relé série W12T-50: vysoké zaťaženie, vysoká izolácia, viacero špecifikácií, navrhnuté pre nové energetické zariadenia

Dizajn s vysokou izoláciou na zvýšenie prevádzkovej bezpečnosti systému

Nové energetické zariadenia pracujú v podmienkach vysokého napätia po dlhú dobu, čo kladie vysoké požiadavky na izolačný výkon relé. W12T-50 využíva izolačný systém triedy F UL. Prierazné napätie medzi cievkou a kontaktmi je 2500 VAC pre štandardný typ a až 4000 VAC pre vysokonapäťový typ. Dielektrická pevnosť medzi otvorenými kontaktmi je 1 500 V AC počas 1 minúty a počiatočný izolačný odpor je ≥ 1 000 MΩ (merané pri 500 V DC). Tieto konštrukčné prvky pomáhajú zlepšiť elektrickú izoláciu a poskytujú spoľahlivú ochranu pre bezpečnú a stabilnú prevádzku systému.

Stabilné a spoľahlivé, vhodné pre zložité priemyselné prostredia

Okrem elektrického výkonu kladie W12T-50 dôraz aj na mechanickú spoľahlivosť a prispôsobivosť k životnému prostrediu. Relé pracuje stabilne v rozsahu teplôt okolia od –40 °C do 85 °C a vlhkosti od 5 % do 90 %. Jeho mechanická životnosť dosahuje 5×10⁶ operácií, čím spĺňa nároky na dlhodobú častú prevádzku. Produkt tiež vykazuje dobrú odolnosť proti nárazom (funkčný náraz 98 m/s², deštruktívny náraz 980 m/s²) a odolnosť voči vibráciám (10 Hz~55 Hz, 1,5 mm dvojitá amplitúda), vďaka čomu je vhodný pre palubné zariadenia a priemyselné riadiace systémy, kde sa vyžaduje vysoká spoľahlivosť.

Viacnásobné možnosti napätia cievky a spotreby energie pre rôzne riadiace systémy

Na prispôsobenie sa rôznym riadiacim obvodom je W12T-50 ponúkaný v dvoch verziách spotreby energie cievky: štandardný typ a citlivý typ. Štandardný typ má spotrebu cievky približne 1,2 W a je k dispozícii v šiestich menovitých hodnotách jednosmerného napätia: 5 V, 6,5 V, 12 V, 24 V, 48 V a 110 V. Citlivý typ má spotrebu cca 0,9 W a pokrýva rovnaký rozsah napätia. Obe verzie majú na výberstúpacie napätie ≤ 75 % menovitého napätia a odpadové napätie ≥ 10 % menovitého napätia. Prevádzkový čas je ≤20 ms a čas uvoľnenia je ≤10 ms. Jednotný dizajn cievky spĺňa potreby rôznych riadiacich systémov a umožňuje flexibilný výber na základe schopnosti pohonu.

Dva typy ochrany vhodné pre rôzne prevádzkové prostredia

W12T-50 je k dispozícii v dvoch štýloch puzdra: plastové utesnené a odolné proti taveniu. Plastový utesnený typ je úplne uzavretý, čím účinne zabraňuje prenikaniu škodlivých plynov, ako sú H2S, SO2, NO2, ako aj prachu. Odporúča sa pre drsné prostredie, ako sú priemyselné areály a vonkajšie nabíjacie haly. Typ odolný voči tavivu zabraňuje prenikaniu taviva iba počas spájkovania a je vhodný pre čisté vnútorné zariadenia. Rada pri výbere: pre čisté prostredie sa odporúča typ odolný voči tavivu; pre nečisté prostredie (obsahujúce H₂S, SO₂, NO₂, prach a iné znečisťujúce látky) je preferovanou voľbou typ s plastovým tesnením.

Kompaktný dizajn pre jednoduchú integráciu zariadenia

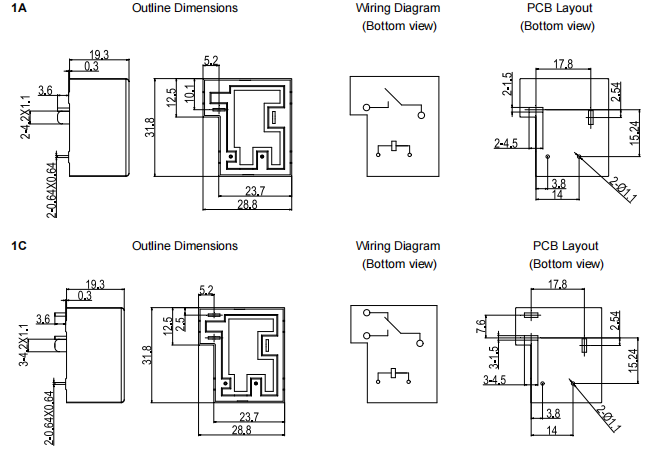

W12T-50 využíva jednotný dizajn kompaktnej platformy s vonkajšími rozmermi 31,8×28,8×19,3 mm. Pre rozmery bez špecifikovaných tolerancií: rozmery ≤1 mm majú toleranciu ±0,2 mm; rozmery >1 mm a <5 mm majú toleranciu ±0,3 mm; rozmery ≥5 mm majú toleranciu ±0,5 mm. Pre rozloženie PCB sú nešpecifikované rozmery vždy ±0,1 mm. Štandardné montážne rozmery a rozmiestnenie kolíkov uľahčujú výrobcom zariadení rýchlu integráciu a inovácie produktov.

Typické oblasti použitia

Vďaka svojej schopnosti spínania vysokej záťaže, vysokému izolačnému výkonu a vyspelému dizajnu platformy môže byť W12T-50 široko používaný v nasledujúcich oblastiach:

Elektrické vozidlá : riadenie hlavného okruhu v systémoch riadenia batérií BMS

Nabíjacie hromady : ochrana zapnutia/vypnutia na výstupných svorkách AC/DC

Nová fotovoltaická energia : prepínanie okruhov v invertoroch a zlučovacích skriniach V týchto aplikáciách relé primárne vykonáva funkcie ako riadenie výkonu, prepínanie hlavného okruhu ariadenie nabíjania, ktoré poskytuje stabilné a spoľahlivé riešenia riadenia prúdu pre systém.
