Domov / Správy / Správy z priemyslu / FH67NE 200A/270A nové energetické relé | Vysokoprúdový 1000VAC prepínač pre fotovoltaické zariadenia, batérie a priemyselné zariadenia
Prehľad produktov

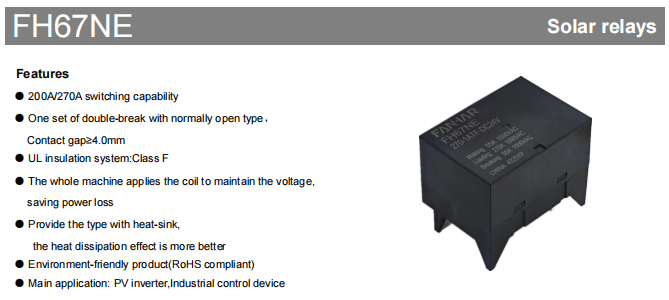

The FH67NE je vysokovýkonný, vysokovýkonný nové energetické relé vyvinutý spoločnosťou Zhejiang Fanhar Electronics (FANHAR) pre novú fotovoltaickú energiu a priemyselné aplikácie s vysokým zaťažením. Je k dispozícii v dvoch možnostiach spínania kontaktov – 200A a 270A – s jednou sadou dvojitých rozpínacích, normálne otvorených kontaktov so vzdialenosťou medzi kontaktmi 4,0 mm alebo väčšou. S využitím AgSnO₂ ako materiálu kontaktu môže relé spínať až 220A (verzia 200A) alebo 275A (verzia 270A) pri 1000VAC, s maximálnymi spínacími kapacitami 220000VA a 275000VA. Vďaka vynikajúcemu elektrickému výkonu, prísnemu bezpečnostnému dizajnu a komplexným medzinárodným certifikáciám sa FH67NE stal základným spínacím komponentom v náročných aplikáciách, ako sú fotovoltaické invertory, systémy na ukladanie energie a priemyselné riadiace zariadenia.
Vzhľadom na to, že globálna inštalovaná kapacita FV stále rastie a priemysel skladovania energie sa rýchlo rozširuje, nové energetické systémy kladú čoraz prísnejšie požiadavky na relé, pokiaľ ide o schopnosť prenosu vysokého prúdu, vysokonapäťové bezpečnostné rezervy a dlhodobú spoľahlivosť. FH67NE je presne vlajkovou loďou nového energetického relé spoločnosti Fanhar vyvinutý v reakcii na tento priemyselný trend, ktorý efektívne rieši naliehavú potrebu trhu po vysokovýkonných, vysoko bezpečných relé s nízkou spotrebou energie.
Sprievodca výberom: Porovnanie verzií 200A a 270A
Séria FH67NE ponúka dve menovité hodnoty prúdu – 200A a 270A – pričom hlavný rozdiel spočíva v konštrukcii hlavnej konštrukcie terminálu, čo umožňuje inžinierom flexibilne si vybrať na základe skutočných požiadaviek na zaťaženie:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Menovitý prúd (nosný) | 200A | 270A |
| Max. Prepínací prúd | 220A | 275A |
| Max. Spínacia kapacita | 220 000 VA | 275 000 VA |
Obe verzie sú identické v kontaktnej medzere (≥4,0 mm), triede izolácie (trieda F), parametroch cievky a celkových rozmeroch. Výber by mal byť založený predovšetkým na aktuálnom zaťažovacom prúde a požiadavkách na spínaciu kapacitu systému.
Hlavné technické výhody
Štruktúra s dvojitým prerušením pre bezpečnosť pri vysokom napätí
Produkt obsahuje jednu súpravu konfigurácie s dvojitým prerušením, normálne otvoreného kontaktu s kontaktnou medzerou ≥4,0 mm. Dizajn s dvojitým prerušením vytvára dva sériové prerušovacie oblúky počas odpojenia, čím sa účinne zvyšuje schopnosť zhášania oblúka. V kombinácii s veľkou kontaktnou medzerou viac ako 4,0 mm výrazne zlepšuje výkon elektrickej izolácie pri vysokonapäťových podmienkach a zaisťuje bezpečné odpojenie pri 1000 V AC.
Izolačný systém triedy F pre vysoké teploty a dlhú životnosť
Izolačný systém UL spĺňa požiadavky triedy F, čo umožňuje izolačným materiálom odolávať nepretržitým prevádzkovým teplotám 155 °C. Spolu so širokým rozsahom prevádzkových teplôt od -40 °C do 85 °C si FH67NE zachováva stabilný elektrický výkon a životnosť aj vo vysokoteplotnom prostredí, ako sú vonkajšie fotovoltaické elektrárne a priemyselné rozvodné skrine.
Voliteľný dizajn chladiča pre vylepšené tepelné riadenie
FH67NE je k dispozícii s voliteľným modelom chladiča, ktorý ponúka výrazne lepší odvod tepla ako štandardná verzia. Tento dizajn je obzvlášť vhodný pre aplikácie zahŕňajúce trvalé vedenie vysokého prúdu alebo vysoké teploty okolia, čím sa účinne znižuje nárast teploty relé a predlžuje sa elektrická životnosť.
Ekologické a globálne adaptabilné
Produkt je v súlade s environmentálnymi smernicami RoHS a získal medzinárodné certifikácie UL, TÜV a CQC, ktoré poskytujú silnú schopnosť prístupu na globálny trh.

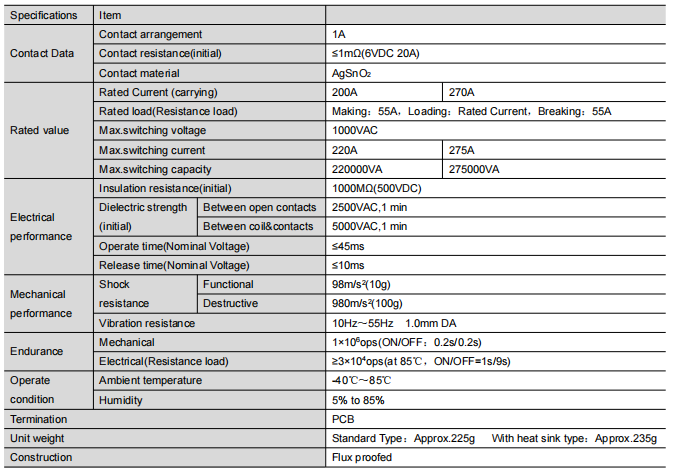

Elektrický výkon jadra
Schopnosť zaťaženia
FH67NE má menovitý prúd (nosný) 200A (270A pre verziu 270A). Jeho menovité zaťaženie (odporové) podmienky sú: Make 55A, Nosný menovitý prúd, Break 55A. Maximálne spínacie napätie je 1000VAC, maximálny spínací prúd je 220A (verzia 200A) / 275A (verzia 270A) a maximálna spínacia kapacita je 220 000VA (verzia 200A) / 275 000VA (verzia 270A).
Kontakt Spoľahlivosť
Počiatočný prechodový odpor je ≤1mΩ (testované pri 6VDC 20A), čo zaisťuje extrémne nízke straty vo vedení a spĺňa prísne požiadavky na nízke teplo pri vysokoprúdových aplikáciách.
Izolácia a dielektrická pevnosť
Počiatočný izolačný odpor dosahuje 1000MΩ (testované pri 500VDC). Dielektrická pevnosť je vynikajúca: 2 500 V AC/1 min medzi otvorenými kontaktmi a 5 000 V AC/1 min medzi cievkou a kontaktmi, čo poskytuje dostatočné bezpečnostné rezervy pre systém.
Čas odozvy
Prevádzkový čas (pri nominálnom napätí) ≤ 45 ms, čas uvoľnenia (pri nominálnom napätí) ≤ 10 ms, ponúka rýchlu a spoľahlivú odozvu na splnenie požiadaviek na rýchle ovládanie spínania FV invertorov a iných zariadení.
Špecifikácie cievky a energeticky efektívna prevádzka
FH67NE je k dispozícii v piatich variantoch napätia cievky: DC 6V, 9V, 12V, 24V a 48V, s menovitou spotrebou energie iba 4 W. Podrobné parametre pre každú špecifikáciu sú nasledovné:
| Menovité napätie | Prevádzkové napätie (VDC) | Uvoľňovacie napätie (VDC) | Menovitý prúd (±10 %) | Odpor cievky (±10%) | Nominálny výkon | Udržiavacie napätie | Maximálne napätie |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55 % ～ 100 % Un (Okolitá teplota 23 ℃) 55 % ～ 60 % Un (Okolitá teplota 85℃) | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | DC 10,8V | ||
| DC 12V | ≤9,00 | ≥0,60 | 333,3 mA | 36Ω | DC 14,4V | ||
| DC 24V | ≤18,00 | ≥1,20 | 166,7 mA | 144Ω | DC 28,8V | ||
| DC 48V | ≤36,00 | ≥2,40 | 83,3 mA | 576Ω | DC 57,6V |
Poznámky k prevádzke:.
Udržiavacie napätie cievky sa aplikuje 100 ms po aplikácii menovitého napätia s rozsahom udržiavacieho napätia 55 % – 100 % Un (pri teplote okolia 23 °C) / 55 % – 60 % Un (pri teplote okolia 85 °C).
Aby ste predišli prehriatiu a poškodeniu cievky, nepripájajte nepretržite napätie presahujúce maximálne trvalé napätie. Maximálne udržiavacie napätie sa vzťahuje na maximálne napätie, ktoré relé vydrží na krátku dobu.
Typické aplikačné scenáre
Ako hlavný spínací prvok vo fotovoltaických systémoch FH67NE zvláda bezpečné ovládanie zapnutia/rozbitia na strane DC aj AC. Jeho vysoká prúdová kapacita 200A/270A ľahko zvláda aktuálne požiadavky vysokovýkonných fotovoltaických reťazcov, zatiaľ čo medzera medzi kontaktmi ≥4,0 mm a výdržné napätie medzi cievkou a kontaktom 5000VAC poskytujú značné bezpečnostné rezervy pre vysokonapäťové aplikácie.
Systémy skladovania energie (ESS)
V systémoch skladovania energie batérií sa FH67NE používa na kontrolu nabíjania/vybíjania a ochranu batérie. Nízka spotreba energie umožnená dizajnom s magnetickou západkou sa dokonale zhoduje s prísnymi požiadavkami na energetickú účinnosť ESS, zatiaľ čo jej široký rozsah prevádzkových teplôt zaisťuje stabilnú prevádzku vo vonkajších skladovacích skriniach a podobných prostrediach.
Priemyselné riadiace zariadenia
Pre prepínanie záťaže priemyselných zariadení s vysokým výkonom ponúka FH67NE vysoko spoľahlivé riešenie zapínania a vypínania. Vďaka vynikajúcej odolnosti voči vibráciám a nárazom spolu s mechanickou životnosťou až 1 milión operácií je schopný zvládnuť rôzne drsné priemyselné prostredia.
Certifikácie a zabezpečenie kvality
Séria FH67NE získala medzinárodné certifikácie UL, TÜV a CQC a je v súlade s environmentálnymi normami RoHS, čím plne spĺňa požiadavky na prístup na trh hlavných globálnych regiónov.
Ako národný high-tech podnik bola spoločnosť Fanhar Electronics certifikovaná podľa systému manažérstva kvality ISO9001, systému environmentálneho manažérstva ISO14001 a systému manažérstva bezpečnosti a ochrany zdravia pri práci ISO45001. Spoločnosť investuje 5 % – 8 % ročného obratu do výskumu a vývoja a má udelených viac ako 40 národných patentov na úžitkové vzory a vynálezy. Kompletný systém kontroly kvality zahŕňajúci dizajn, obstarávanie surovín a výrobu zaisťuje, že každé relé FH67NE poskytuje konzistentnú a spoľahlivú kvalitu.
Záver
Nové vysokovýkonné energetické relé FH67NE integruje hlavné výhody vrátane ultra vysokej prúdovej zaťažiteľnosti (200A/270A), bezpečnostnej konštrukcie s dvojitým prerušením (medzera ≥4,0 mm), izolačného systému triedy F, dizajnu s nízkou spotrebou energie s magnetickou západkou a voliteľného vylepšenia chladiča. Ako vlajkový produkt spoločnosti Fanhar pre nové energetické a priemyselné trhy s vysokým zaťažením prešiel medzinárodnými certifikáciami UL, TÜV a CQC a spĺňa požiadavky RoHS. Je už široko používaný vo fotovoltaických invertoroch, systémoch skladovania energie a priemyselných riadiacich zariadeniach. Či už navrhujete vysokovýkonný FV invertor alebo vyvíjate vysoko spoľahlivý systém na ukladanie energie, FH67NE je dôveryhodná voľba kľúčových komponentov.
Často kladené otázky
Q1: Aké sú hlavné rozdiely medzi verziami FH67NE 200A a 270A?

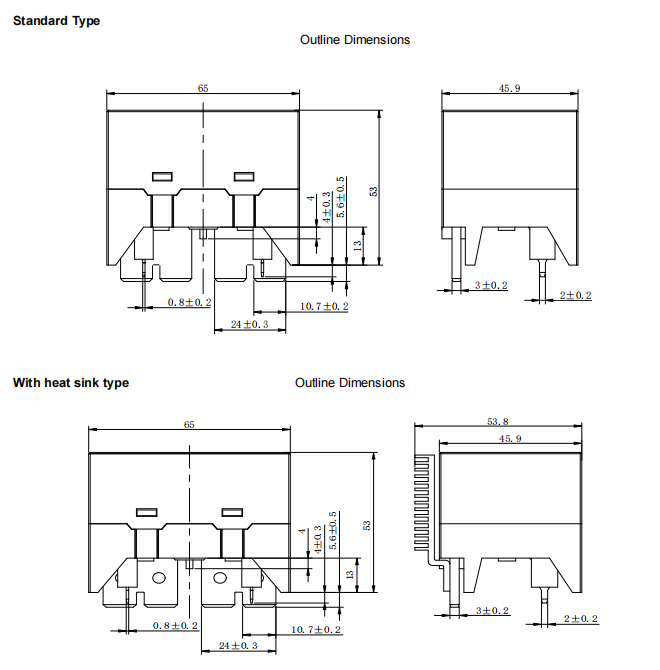

Hlavné rozdiely spočívajú v prúdovej zaťažiteľnosti a štruktúre hlavného terminálu. Verzia 270A má maximálny spínací prúd 275A a maximálnu spínaciu kapacitu 275 000 VA, so spodnou štrbinovou hlavnou svorkou; verzia 200A má maximálny spínací prúd 220A a maximálnu spínaciu kapacitu 220 000VA, s bezdrážkovou spodnou časťou hlavnej svorky. Obe verzie zdieľajú rovnakú kontaktnú medzeru, triedu izolácie, parametre cievky a obrysové rozmery.
Q2: Aké praktické výhody poskytuje kontaktná medzera ≥ 4,0 mm?
Veľká kontaktná medzera viac ako 4,0 mm výrazne zlepšuje schopnosť elektrickej izolácie relé: ① znižuje riziko opätovného zapálenia oblúka, čím sa zvyšuje spoľahlivosť odpojenia; ② spĺňa prísne požiadavky na vôľu vysokonapäťových aplikácií; ③ v kombinácii so štruktúrou s dvojitým prerušením tvorí dvojitú bezpečnostnú bariéru, ktorá zaisťuje bezpečnú prevádzku pri 1000VAC.
Otázka 3: Pre ktoré scenáre sa odporúča model chladiča?
Model chladiča sa odporúča najmä pre: ① vonkajšie fotovoltaické elektrárne s vysokou okolitou teplotou; ② aplikácie vyžadujúce predĺžené vedenie vysokého prúdu; ③ vysoko spoľahlivé systémy s prísnymi limitmi zvýšenia teploty. Jeho odvod tepla je výrazne lepší ako pri štandardnej verzii, čím účinne znižuje nárast teploty relé a predlžuje elektrickú životnosť. Upozorňujeme však, že chladič je pod napätím, takže počas inštalácie je potrebné dodržať bezpečnostnú vzdialenosť 10 mm.
Q4: Aká je environmentálna adaptabilita FH67NE?
Rozsah prevádzkovej teploty -40°C～85°C, rozsah vlhkosti 5%～85%. Odolnosť proti vibráciám 10 Hz až 55 Hz/1,0 mm DA, funkčná odolnosť proti nárazom 98 m/s² (10 g) a deštruktívna 980 m/s² (100 g), spĺňajúca požiadavky rôznych drsných prostredí, ako sú vonkajšie fotovoltaické stanice a priemyselné rozvody.
Q5: Je možné poskytnúť vzorky alebo technickú podporu?
Spoločnosť Fanhar Electronics podporuje poskytovanie vzoriek a technickú pomoc pri výbere na základe požiadaviek zákazníka. Pre špeciálne potreby prispôsobenia (štrukturálne, parametrické úpravy atď.) sa obráťte na tím predaja alebo technickej podpory spoločnosti Fanhar, ktorý vám poskytne ďalšiu pomoc. Tento úvod k produktu slúži len na informáciu. Špecifikácie sa môžu zmeniť bez upozornenia. Najnovšiu technickú dokumentáciu získate od obchodného tímu Fanhar.
