Kompletný sprievodca blokovacími relé: Od princípov fungovania po výber a aplikáciu

Ako fungujú západkové relé?

Základné komponenty

Medzi kľúčové komponenty blokovacieho relé patria:

Cievka : Štruktúra s jednou alebo dvoma cievkami, zvyčajne vyrobená z medeného drôtu s nízkym odporom, používaná na vytváranie magnetického poľa.

Armatúra (tiež známa ako "jazýčkový spínač") : Malý pohyblivý kovový kus, ktorý funguje ako "brána" spínača.

Permanentný magnet (pre typ s magnetickou západkou) : Používa sa na držanie kotvy v polohe po odpojení napájania.

Mechanická západka (pre typ mechanického západky) : Fyzický uzamykací mechanizmus.

Podrobný pracovný princíp

Keď sa na cievku aplikuje krátky prúdový impulz, generované magnetické pole poháňa kotvu, aby sa presunula z jednej kontaktnej polohy do druhej, čím sa obvod dokončí alebo preruší. Kľúčovým bodom je, že po skončení tohto impulzu zostane kotva pevne vo svojej aktuálnej polohe, pričom sa spolieha na magnetickú silu (pre typy s magnetickým blokovaním) alebo mechanickú západku (pre typy s mechanickým blokovaním) bez potreby nepretržitého napájania. Aktivuje sa a resetuje iba vtedy, keď sa použije spätný impulz.

V aplikáciách, ako sú časovače oneskorenia vypnutia, je prevádzková postupnosť dvojvinutých blokovacích relé zložitejšia: keď prúd preteká nastavenou cievkou (S), magnetický tok sa generuje vo vnútornom magnetickom obvode, vytvára elektromagnetickú silu na pritiahnutie kotvy, uzatvára normálne otvorený kontakt a otvára normálne zatvorený kontakt, pričom udržiava nastavený stav. Keď sa oneskorenie vypnutia skončí, prúd preteká cez resetovaciu cievku (R), čo spôsobí, že sa zatvorený normálne otvorený kontakt otvorí a rozopnutý normálne zatvorený kontakt sa znova zatvorí.

Hlavné typy blokovacích relé

Klasifikácia podľa holdingového mechanizmu

Klasifikácia podľa štruktúry cievky

Impulzné relé

Ide o špeciálny typ magnetického západkového relé s integrovaným elektronickým obvodom riadenia. Nevyžaduje zmenu polarity vstupného impulzu; zakaždým, keď dostane impulzný signál, automaticky zmení svoj stav (striedavým prepínaním ON/OFF ako vypínač). Po pripojení napájania vnútorný obvod automaticky určí aktuálnu polohu relé a nabudí opačnú cievku.

Impulzné relé sú ideálne na ovládanie toho istého zariadenia z viacerých miest pomocou viacerých tlačidiel, ako je spustenie a zastavenie dopravníka z niekoľkých bodov pomocou jediného tlačidla na každom mieste.

Blokovacie relé vs. neblokovacie relé: Podrobné porovnanie

Hlavné výhody západkových relé

Extrémne nízka spotreba energie: Toto je najvýraznejšia výhoda blokovacích relé. Keďže spotrebúvajú energiu iba počas okamihu prepínania stavu, efekt úspory energie je významný pri dlhodobých aplikáciách. Konštrukcia s aretáciou dosahuje tok prúdu iba počas zapínania/vypínania, čo výrazne prispieva k úspore energie zariadenia.

Pamäť stavu: Automaticky udržiava posledný stav po výpadku napájania, pričom nevyžaduje žiadny resetovací obvod. Je obzvlášť vhodný pre aplikácie vyžadujúce zachovanie stavu po strate napájania, ako je napríklad funkcia pamäte v inteligentných prepínačoch.

Nízka tvorba tepla cievky: Keďže sa nevyžaduje nepretržité napájanie, nárast teploty cievky je veľmi nízky, čo je prospešné pre zlepšenie spoľahlivosti a životnosti zariadenia.

Vhodné pre zariadenia napájané z batérie: Charakteristika nulovej statickej spotreby energie z neho robí ideálnu voľbu pre aplikácie napájané z batérie, ako sú zariadenia internetu vecí a inteligentné merače.

Hlavné aplikačné scenáre

Priemyselná automatizácia

Priemyselné počítacie a triediace systémy: Využite bistabilnú charakteristiku pre stavovú pamäť.

Riadiace obvody motora: V relé s oneskorením vypnutia sa na dosiahnutie presného ovládania brzdenia používajú prídržné relé.

Baliace stroje: Kombinované ovládanie viacerých jednotiek.

Sila a energia

Inteligentné merače: Nízka spotreba energie, dlhodobá prevádzka, umožňujúce funkcie kontroly predplatenia.

FV meniče: Časté spínanie obvodov na detekciu zemného spojenia.

Vysokonapäťové zdroje jednosmerného prúdu: Prepínanie okruhov.

Testovanie a komunikácia

Telekomunikačné zariadenia: Systémy telefónnych ústrední.

Automatické testovacie zariadenie: Prepínanie testovacieho signálu.

Sprievodca výberom: Ako si vybrať správne blokovacie relé?

Odporúčané scenáre pre výber blokovacích relé:

Dlhodobá prevádzka s citlivosťou na spotrebu energie: napríklad zariadenia napájané z batérie, terminály internetu vecí.

Požiadavka na udržanie stavu po výpadku napájania: napr. funkcia pamäte v inteligentných prepínačoch, zachovanie stavu zariadenia.

Obmedzená tvorba tepla špirály: Inštalačné prostredia s vysokou hustotou.

Potreba ovládania z viacerých miest: napr. osvetlenie budovy, ovládanie dopravníka.

Odporúčané scenáre pre výber bežných relé:

Aplikácie citlivé na náklady: Nie je potrebné dlhodobé uchovávanie stavu, napr. jednoduché ovládanie domácich spotrebičov.

Jednoduchá logika riadenia: Nie sú potrebné zložité obvody pohonu.

Vibračné prostredie: Magnetické západkové relé majú horšiu odolnosť voči vibráciám.

Kľúčové parametre výberu

Typ cievky: Jedna cievka vs. Duálna cievka. Dvojitá cievka ponúka jednoduché ovládanie, ale vyžaduje viac kolíkov, zatiaľ čo jedna cievka šetrí priestor, ale vyžaduje obvod na prepínanie polarity.

Hodnotenie kontaktu: Vyberte na základe záťažového prúdu a napätia. Napríklad niektoré sériové produkty dokážu spínať prúdy až do niekoľkých ampérov, zatiaľ čo modely vhodné pre signálne obvody majú menšie prúdové kapacity.

Požiadavky na spotrebu energie: Venujte pozornosť prevádzkovému výkonu cievky. Na trhu sú dostupné produkty s ultranízkou spotrebou energie.

Spôsob montáže: Montáž PCB, technológia povrchovej montáže (SMT) alebo zásuvný modul. Pre priestorovo obmedzené aplikácie je možné zvoliť ultra miniatúrne modely na povrchovú montáž.

Prispôsobivosť prostrediu: Zvážte teplotu, vlhkosť, vibrácie atď. Typy mechanického blokovania ponúkajú stabilnejší výkon pri tepelnom cyklovaní.

Trendy vývoja technológií

S celosvetovo rastúcim dopytom po úspore energie a znižovaní emisií získavajú západkové relé širšie uplatnenie vďaka svojej charakteristike nulovej statickej spotreby energie. Medzi hlavné vývojové trendy patrí:

Nižšia spotreba energie cievky: Neustále znižovanie prevádzkovej spotreby energie optimalizáciou konštrukcie magnetického obvodu a používaním nových materiálov.

Menšia veľkosť: Prispôsobenie sa požiadavkám na inštaláciu s vysokou hustotou, ako sú určité relé na povrchovú montáž.

Vyššia kapacita kontaktov: Zvýšenie kapacity zaťaženia pri zachovaní nízkej spotreby energie.

Inteligentná integrácia: Impulzné relé so vstavanými elektronickými obvodmi pre inteligentnejšie ovládanie.

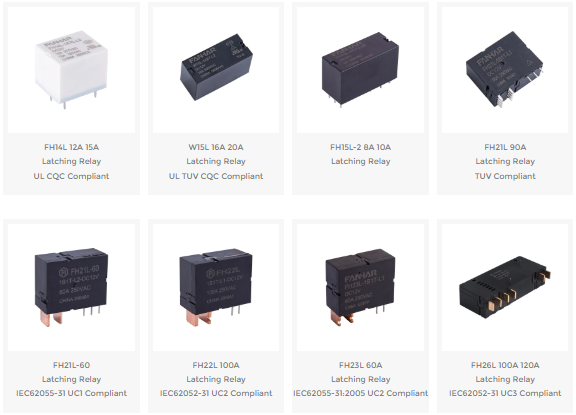

Preskúmajte naše produkty s blokovacím relé

Vo FANHAR Electronics poskytujeme vysoký výkon západkové relés navrhnuté pre požiadavky moderných inteligentných domácností, priemyselného riadenia, nových energetických systémov a ďalších. S viac ako 30 sériami a stovkami špecifikácií ponúka naše portfólio dokonalú rovnováhu medzi spínacou schopnosťou, energetickou účinnosťou a spoľahlivosťou

Často kladené otázky

Q1: Aký je rozdiel medzi impulzným relé a obyčajným magnetickým blokovacím relé?

Impulzné relé má zabudovaný elektronický obvod riadenia, takže nevyžaduje prepólovanie; každý impulz automaticky prepne stav (ako tlačidlový spínač). Je ideálny pre viacmiestne ovládanie jedným tlačidlom, zatiaľ čo bežné magnetické západkové relé vyžadujú externú kontrolu polarity alebo samostatné vinutia.

Otázka 2: Prečo sa v aplikáciách časovača oneskorenia vypnutia bežne používajú relé s dvojitou cievkou?

Pretože oneskorenie vypnutia vyžaduje jasné nastavenie (začiatok časovania) a reset (ukončenie časovania). Relé s dvoma cievkami umožňujú nezávislé ovládanie týchto dvoch akcií, poskytujú jasnú a spoľahlivú logiku časovania a zároveň sa vyhýbajú dodatočnej zložitosti a riziku šumu pri prepínaní polarity.

Otázka 3: Aká rezerva by sa mala ponechať pre menovitý prúd kontaktu pri výbere relé?

Vo všeobecnosti udržujte záťažový prúd pod 80 % menovitého výkonu kontaktu (pre odporové záťaže). Pri indukčných alebo kapacitných záťažiach (motory, kondenzátory, žiarovky) povoľte väčšiu rezervu (odporúča sa < 50 %) a zvážte nárazový prúd. Maximálny spínací výkon a krivky napätia si vždy pozrite v údajovom liste.

Otázka 4: Môžu sa magnetické blokovacie relé použiť na vysokofrekvenčné spínanie (napr. PWM)?

Neodporúča sa. Magnetické prídržné relé sú určené na nízkofrekvenčné spínanie (najviac niekoľko krát za minútu). Vysokofrekvenčná prevádzka drasticky skracuje mechanickú životnosť a neguje výhodu nulového výkonu. Pre vysokofrekvenčné aplikácie použite polovodičové relé alebo MOSFET.

Otázka 5: Ako môžem overiť, či je moje vybrané relé vhodné?

Odporúča sa vytvoriť test so skutočným zaťažením (vrátane najhorších podmienok zapínania), vykonať najmenej 1 000 nepretržitých spínacích cyklov a sledovať nárast teploty kontaktov, nárast teploty cievky a zmeny odporu kontaktov. Vykonajte tiež testy odolnosti voči vibráciám a vypnutiu, aby ste zaistili súlad s požiadavkami prostredia aplikácie.
