Aký je rozdiel medzi elektromechanickým relé a polovodičovým relé? – Vysvetlenie EMR vs SSR

Princípy činnosti elektromagnetických relé a polovodičových relé

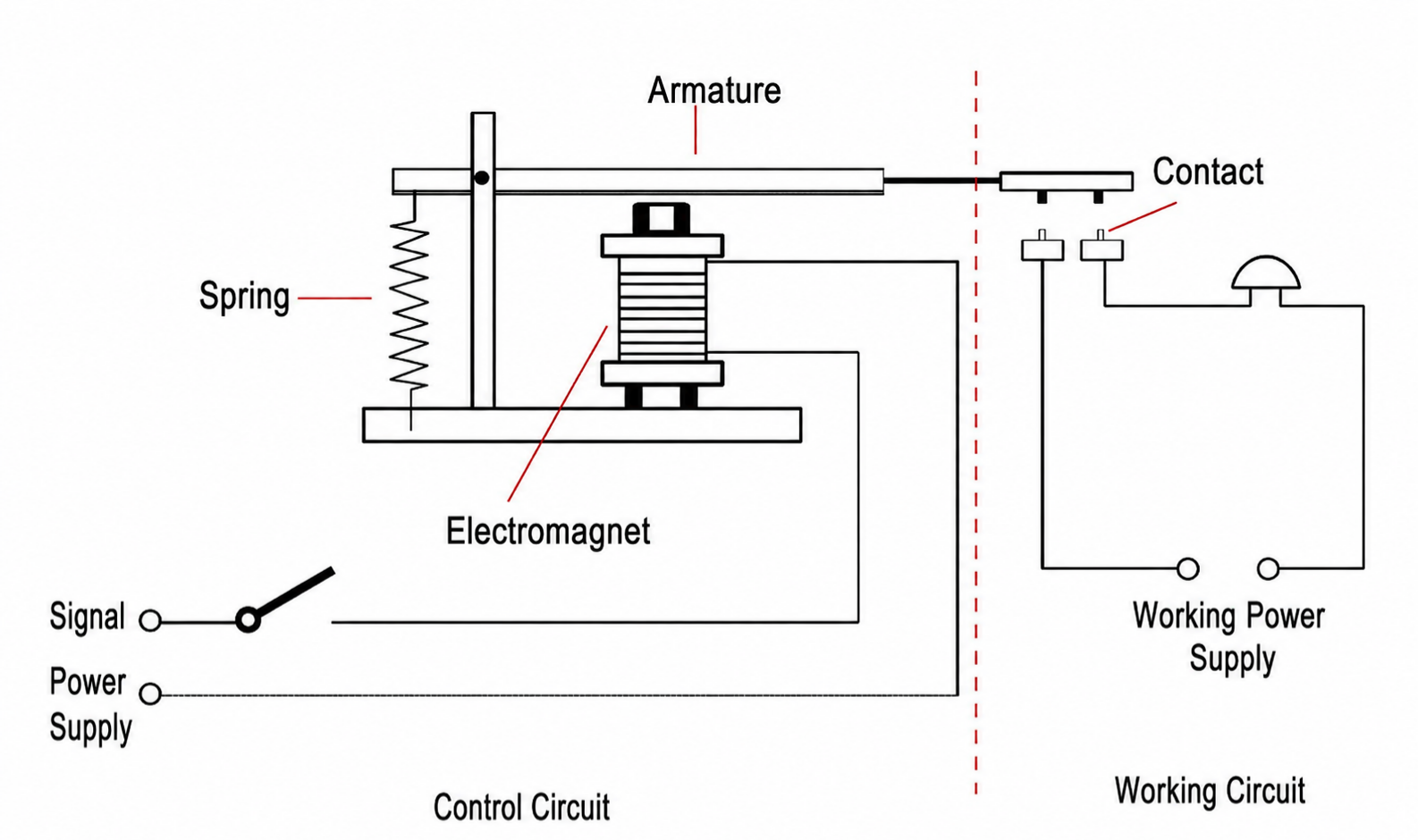

Elektromagnetické relé (EMR)

História elektromagnetických relé siaha až do vývoja telegrafnej techniky v 19. storočí. Ich činnosť je založená na elektromagnetickej indukcii: keď je cievka na riadiacom konci pod napätím, generuje magnetické pole, ktoré priťahuje kotvu, čo spôsobuje zatvorenie alebo otvorenie mechanických kontaktov, čím sa riadi zaťažovací obvod.

Charakteristika:

• Obsahuje fyzické pohyblivé časti (kontakty a armatúra).
• Proces ovládania pripomína „fyzický spínač“ s intuitívnymi a jasnými stavmi zapnutia/vypnutia.
• Vystavuje sa mechanickému opotrebovaniu, iskreniu a problémom s odskokom kontaktov.

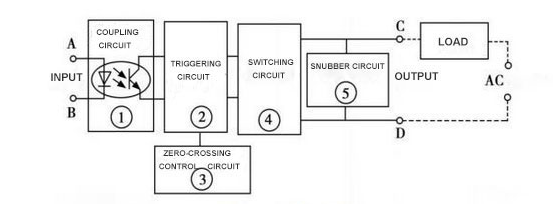

Polovodičové relé (SSR)

Polovodičové relé sú novým typom relé, ktoré sa objavilo v posledných desaťročiach s vývojom výkonových polovodičových zariadení. Vo vnútri neobsahujú žiadne mechanické kontakty a zvyčajne sa skladajú z komponentov, ako sú optočleny, tyristory (SCR), triaky, MOSFETy alebo IGBT. Riadiaci signál na vstupnom konci je opticky izolovaný a potom poháňa výkonové polovodičové zariadenia, aby sa zapínali alebo vypínali, čím riadi zaťažovací obvod.

Charakteristika:

• Žiadne mechanické komponenty; spínanie sa dosahuje prostredníctvom elektronických prvkov.
• Vysoká rýchlosť prepínania (zvyčajne na úrovni milisekúnd alebo dokonca mikrosekúnd).
• Tichá prevádzka bez iskrenia alebo mechanického opotrebovania.
• Predstavuje pokles napätia vpred a malý únikový prúd.

Kľúčový výkon a charakteristické rozdiely

Zmeny výkonu v relé často priamo určujú ich aplikačnú hodnotu. Medzi kľúčové rozdiely patria:

Rýchlosť prepínania

Elektromagnetické relé, obmedzené mechanickou činnosťou, sa zvyčajne spínajú do 5 až 20 milisekúnd. Polovodičové relé, plne riadené elektronickými komponentmi, dosahujú časy odozvy pod 1 milisekundu, vďaka čomu sú vhodné pre vysokofrekvenčné riadenie.

Životnosť a spoľahlivosť

Životnosť EMR závisí od trvanlivosti kontaktu. Zatiaľ čo mechanická odolnosť môže dosiahnuť milióny cyklov, elektrická výdrž často vrcholí pri stovkách tisíc cyklov, s výraznou degradáciou pri vysokom prúde alebo pri častom spínaní. SSR nemajú mechanické opotrebovanie a teoreticky ponúkajú takmer nekonečnú životnosť. Môžu fungovať stabilne a dlhodobo, pokiaľ elektronické komponenty zostanú nedotknuté.

Hluk a elektromagnetické rušenie

EMR vydávajú počas prepínania „klikavý“ zvuk a iskrenie medzi kontaktmi môže spôsobiť elektromagnetické rušenie. SSR pracujú úplne ticho bez iskrenia, vďaka čomu sú obzvlášť vhodné pre lekárske, laboratórne a komunikačné zariadenia citlivé na hluk.

Spotreba energie a výroba tepla

EMR spotrebúvajú energiu pri napájaní cievky, ale pokles napätia na kontaktoch je extrémne nízky, keď sú vodivé, čo má za následok zanedbateľnú dodatočnú spotrebu energie v záťažovej časti. SSR generujú značné teplo v dôsledku poklesu ich vodivého napätia, keď sa záťažový prúd zvyšuje, čo si vyžaduje dodatočný dizajn odvodu tepla.

Izolácia a bezpečnosť

EMR nevykazujú prakticky žiadny zvodový prúd, keď sú kontakty otvorené, čo poskytuje vynikajúcu izoláciu. SSR majú zvyčajne malý zvodový prúd vo vypnutom stave, čo si vyžaduje osobitnú pozornosť pri aplikáciách vyžadujúcich „nulový únik“ (napr. meracie prístroje, lekárske vybavenie).

Aplikačné scenáre a úvahy o výbere

Výber relé závisí od typu záťaže, frekvencie riadenia, prevádzkového prostredia a rozpočtových obmedzení.

Vhodné scenáre pre elektromagnetické relé

Nízkofrekvenčné ovládanie : Tradičné záťaže, ako je osvetlenie, ohrievače a motory.

Vysoké prúdové rázy : EMR kontakty lepšie odolávajú nárazovým prúdom.

Rozpočtové obmedzenia : EMR ponúkajú nízke náklady s jednoduchou údržbou a výmenou.

Vhodné scenáre pre polovodičové relé

Vysokofrekvenčné ovládanie : Rýchle prepínanie v automatizovaných výrobných linkách.

Prostredia citlivé na hluk : Nemocnice, laboratóriá, presné prístroje.

Ťažké podmienky : SSR poskytujú väčšiu spoľahlivosť v prostredí s vysokými vibráciami alebo vysokou vlhkosťou.

Trend smerom k hybridnému použitiu

Inžinieri často kombinujú EMR a SSR v rámci systémov. Napríklad SSR zvládajú vysokofrekvenčné rýchle spínanie, zatiaľ čo EMR poskytujú konečnú izoláciu alebo núdzové odpojenie obvodu. Tento prístup predlžuje životnosť a zároveň znižuje náklady.

Porovnanie testovania životnosti a spoľahlivosti

Životnosť je kritickou metrikou v aplikáciách reléového inžinierstva. Experimentálne údaje ilustrujú:

• Typické EMR dosahuje 100 000 elektrických cyklov pri menovitom prúde, čo sa rozšíri na 500 000 cyklov pri nízkej záťaži.
• Za rovnakých podmienok môže SSR ľahko vydržať desiatky miliónov spínacích operácií, pričom jeho životnosť je do značnej miery určená odolnosťou voči napätiu a tepelným rozptylom jeho polovodičových komponentov.

Okrem toho SSR typicky prekonávajú EMR v drsnom prostredí. Napríklad v scenároch s vysokou vlhkosťou alebo vysokými vibráciami môžu EMR kontakty oxidovať, vykazovať odskočenie alebo dokonca zadretie, zatiaľ čo SSR zostávajú neovplyvnené mechanickými faktormi.

Trendy budúceho vývoja

S nárastom inteligentnej výroby, internetu vecí a novej energie sa dopyt po relé vyvíja novými smermi:

Vysokofrekvenčné ovládanie : Keďže automatizačné zariadenia sa čoraz viac spoliehajú na vysokorýchlostné riadenie, podiel SSR na trhu sa bude naďalej rozširovať.

Vysoká energetická a tepelná optimalizácia : Pokroky v polovodičovej technológii postupne znížia straty vo vedení v nových SSR, čím sa zníži závislosť od rozptylu tepla.

Inteligentné relé : Budúce relé môžu integrovať monitorovanie stavu, vlastnú ochranu a možnosti vzdialenej komunikácie, ktoré sa vyvíjajú smerom k „inteligentným modulom“.

Hybridné relé : Kombináciou vysokej prúdovej zaťažiteľnosti EMR a vysokorýchlostného spínacieho výkonu SSR sú hybridné relé vyvíjané čoraz väčším počtom výrobcov.

Porovnávacia tabuľka – elektromagnetické relé vs. polovodičové relé
