W15-2 Výkonové relé

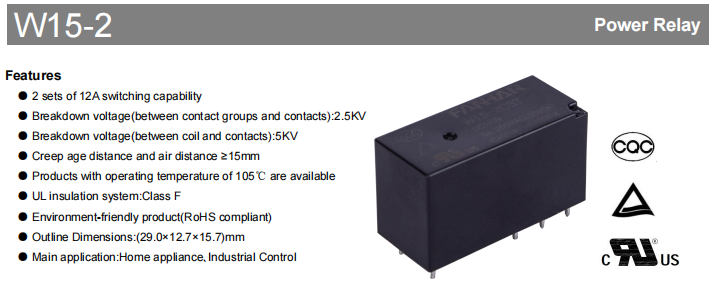

Séria W15-2 je vysokovýkonná výkonové relé určené na použitie v aplikáciách riadenia stredného až vysokého zaťaženia. Jeho srdcom je dvojitá sada, 12A nezávislé spínanie, ktoré umožňuje spoľahlivé ovládanie dvoch okruhov, buď súčasne alebo jednotlivo. To poskytuje flexibilné riešenie pre domáce spotrebiče, priemyselné riadiace systémy, automatizačné zariadenia a energetické systémy. Vďaka izolačnému napätiu až 5 kV, rozšírenému rozsahu prevádzkových teplôt od -40 °C do 105 °C a ekologickému dizajnu v súlade s RoHS ponúka vysokú spoľahlivosť a dlhú životnosť v rôznorodých a náročných aplikačných prostrediach.

Hlavné výhody

Séria W15-2 kombinuje vynikajúci výkon a odolnosť v rámci svojich malých rozmerov 29,0 × 12,7 × 15,7 mm.

Nezávislé dvojkanálové ovládanie: Séria W15-2 kombinuje vynikajúci výkon a odolnosť v rámci svojich malých rozmerov 29,0 × 12,7 × 15,7 mm.

Robustná elektrická izolácia: Odolné napätie 5 kV medzi cievkou a kontaktmi účinne potláča rušenie a chráni nízkonapäťovú riadiacu stranu.

Vynikajúca odolnosť voči životnému prostrediu: Ponúka sa vo vysokoteplotnej verzii 105 °C s možnosťami tesnenia odolnými voči prachu a kontaminácii, odoláva priemyselnému prachu, vlhkosti a korozívnym plynom (napr. H₂S, SO₂).

Globálna environmentálna zhoda: Je plne v súlade s RoHS a spĺňa ekologické výrobné normy a medzinárodné predpisy o prístupe na trh.

Podrobné technické špecifikácie

Kontaktný systém: flexibilný a spoľahlivý

Možnosti konfigurácie: Existujú tri typy formulárov: 2A (normálne otvorené), 2B (normálne zatvorené) a 2C (prepínacie). Tieto môžu byť použité na splnenie rôznych požiadaviek na ovládanie.

Materiálová veda:

AgNi Contacts: Všestranná voľba ponúkajúca vodivosť a stabilitu kontaktu.

Kontakty AgSnO₂: Tento produkt je ideálny pre indukčné záťaže, ako sú motory a reléové cievky, je navrhnutý pre náročné záťaže a vyznačuje sa odolnosťou voči oblúku a opotrebovaniu.

Elektrický výkon: Maximálny výkon pre záťaž je 8A pri 250VAC/30VDC, maximálna spínacia kapacita je 12A/400VAC a počiatočný prechodový odpor je ≤100mΩ. To zaisťuje vysokú účinnosť vedenia.

Izolácia a bezpečnostná bariéra

Izolačný odpor ≥1000MΩ (pri 500VDC).

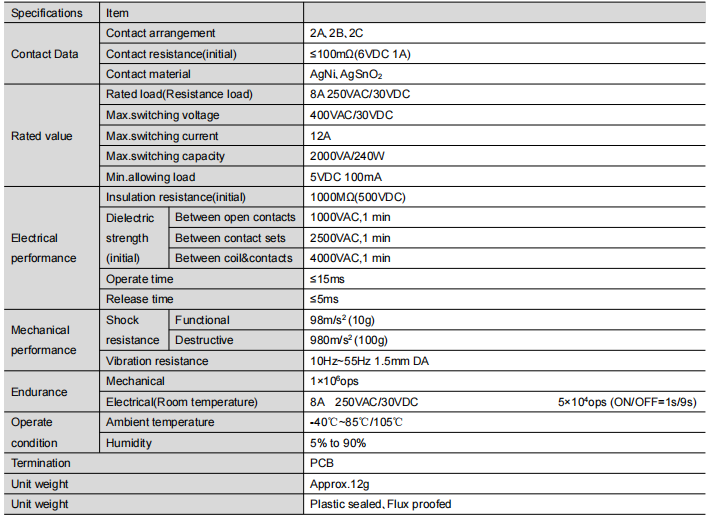

Komplexná dielektrická pevnosť: 1000VAC medzi otvorenými kontaktmi, 2500VAC medzi sadami kontaktov a 4000VAC medzi cievkou a kontaktmi, všetko po dobu jednej minúty.

Povrchová vzdialenosť a svetlá výška ≥ 15 mm, poskytujúce vysoko spoľahlivú bezpečnostnú izoláciu.

Mechanický a dynamický výkon

Rýchla odozva: Riadenie v reálnom čase je zaručené len vtedy, ak časovanie operácie nie je väčšie ako 15 ms a časovanie uvoľnenia nie je väčšie ako 5 ms.

Dlhá životnosť: Mechanická životnosť dosahuje až 1 000 000 operácií; elektrická výdrž zostáva pri menovitom zaťažení predĺžená.

Robustná konštrukcia: Odoláva vibráciám (10–55 Hz, amplitúda 1,5 mm) a deštruktívnym nárazom až do 100 g, vďaka čomu je vhodná do náročných podmienok.

Kompatibilita cievky a pohonu

Pojme 12 bežných napätí v rozsahu od 3 V DC do 110 V DC, čo umožňuje bezproblémovú integráciu s bežnými PLC a ovládačmi.

Typické príklady: variant 12VDC (prevádzkové napätie ≤9,0VDC, odpor cievky 360Ω); Variant 24VDC (prevádzkové napätie ≤18,0VDC, odpor cievky 1440Ω), oba vykazujú nízku spotrebu energie približne 400mW.

Konfigurácia prispôsobivosti prostredia

Teplota: Štandardná verzia: -40 ℃ až 85 ℃; Vysokoteplotná verzia: do 105 ℃.

Vlhkosť: 5% až 90% RH.

Možnosti tesnenia:

Typ s ochranou proti toku: Tento produkt je vhodný pre čisté vnútorné prostredie, aké sa nachádza v spotrebnej elektronike a komunikačných zariadeniach.

Typ s plastovým tesnením: Toto je povinné pre priemyselné a vonkajšie prostredie, kde je znečistenie korozívnym plynom alebo prachom.

Globálne certifikácie, vaša istota

Séria W15-2 je držiteľom kľúčových medzinárodných certifikácií, ktoré sú vaším pasom do globálnej distribúcie produktov.

Certifikácia UL/C-UL (E475405): Rozpoznáva menovité zaťaženie 8A 250VAC/30VDC, podporuje zaťaženie motora a osvetlenia.

Certifikácia TUV (R 50332875): Zahŕňa všetky konfigurácie kontaktov, certifikuje záťaž 12 A a prevádzku pri vysokej teplote 105 °C.

Čínska certifikácia CQC (CQC15002137649): Spĺňa požiadavky čínskej povinnej certifikácie produktov.

Izolačný systém: Izolačné materiály UL triedy F (155 ℃) zaručujú konzistentný výkon pri dlhotrvajúcich vysokoteplotných podmienkach.

Sprievodca typickými aplikáciami a výberom

Široké oblasti použitia:

Domáce spotrebiče: Kompresory klimatizácie, motory práčok, vysokovýkonné ovládanie kuchynských spotrebičov.

Priemyselné riadenie: Výstupné moduly PLC, štart/stop motora, spínanie ohrievača.

Automatizačné vybavenie: Robotické ramená, dopravníky, riadenie montážnej linky.

Správa energie: prepínanie prenosu UPS, riadenie PV invertora, riadenie okruhu nabíjania EV.

Sprievodca presným výberom:

Formát modelu: W15-2AST-XXX

Rozdelenie kódu:

Kontakty: 2A (NO), 2B (NC), 2C (CO)

Tesnenie: nulové (odolné voči toku), S (utesnené plastom)

Kontaktný materiál: Nil (AgNi), T (AgSnO₂)

Špeciálny kód: napr. G (pozlátené kontakty pre mikrosignály)

Napätie cievky: 3-110V DC voliteľné

Rada pri výbere: Typ tesnenia si vyberte presne na základe popisu prispôsobivosti prostredia a vášho konkrétneho prípadu použitia.

Kľúčové body inštalácie a používania

Inštalácia: PCB zásuvná montáž. K dispozícii sú podrobné schémy zapojenia a usporiadania (pohľad zdola). Odporúčaná tolerancia rozloženia DPS: ±0,1 mm.

Spájkovanie: Aby sa predišlo tepelnému poškodeniu utesneného krytu, odporúča sa spájkovanie s regulovanou teplotou.

Poznámky k použitiu:

Zabráňte mechanickému nárazu alebo pádu.

Neodporúča sa pre podmienky veľmi nízkeho zaťaženia pod 5VDC 100mA.

Údržba: Predpokladaná životnosť sa dosiahne pri prevádzke za špecifikovaných podmienok. Pravidelné vyhodnocovanie stavu kontaktu a trvania prevádzky pomáha udržiavať optimálny výkon.

Záver

Relé série W15-2, vrátane duálnej spínacej kapacity 12A, izolačného výkonu, širokého teplotného rozsahu a niekoľkých medzinárodných certifikácií, je spoľahlivým komponentom pre elektrickú izoláciu a ovládanie v domácich a priemyselných aplikáciách. Poskytuje spoľahlivý výkon z dlhodobého hľadiska v štandardných aplikáciách a v drsnom prostredí s vysokými teplotami alebo znečistením.

Ak potrebujete ďalšie technické informácie, vzorky alebo pomoc s objednávkami, kontaktujte nás.
