Pochopenie prúdových skratových rezistorov: Komplexný sprievodca presným meraním prúdu

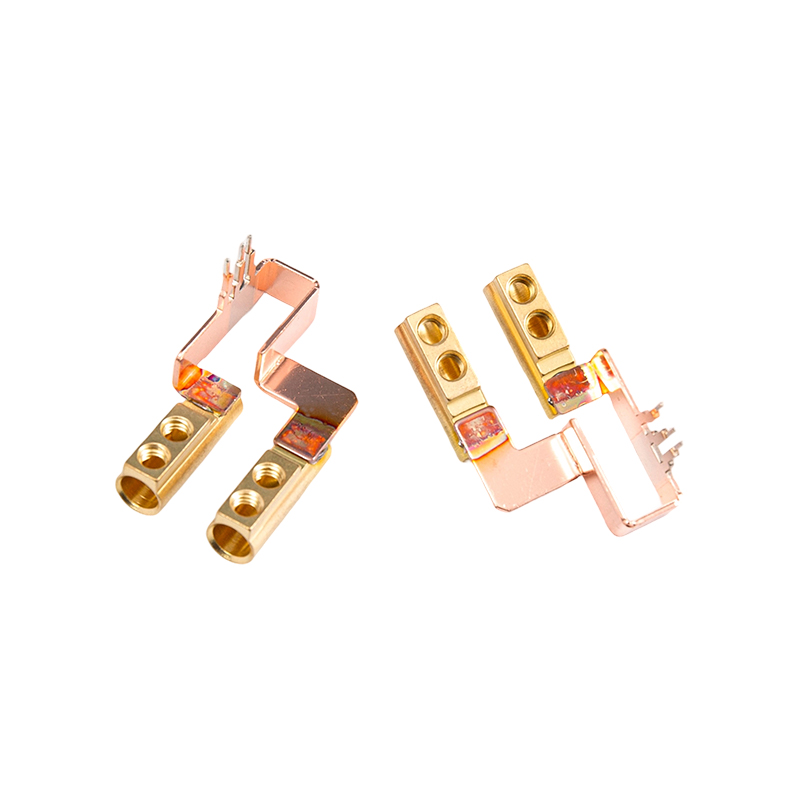

Čo je prúdový skratový odpor?

A Aktuálny skratový odpor je presný nízkoodporový komponent určený na meranie elektrického prúdu vytváraním malého, proporcionálneho poklesu napätia na jeho svorkách. Na základe Ohmovho zákona (V = I × R) tieto odpory premieňajú tok prúdu na merateľný napäťový signál, čo umožňuje presné monitorovanie prúdu bez výrazného narušenia činnosti obvodu.

Tieto základné komponenty sú široko nasadené v rámci výkonovej elektroniky, systémov správy batérií, priemyselnej automatizácie a automobilových aplikácií, kde je presné snímanie prúdu rozhodujúce pre optimalizáciu výkonu a monitorovanie bezpečnosti.

Kľúčové charakteristiky prúdových bočných rezistorov

Základné princípy fungovania

Súčasné bočné rezistory fungujú na priamom, ale elegantnom princípe:

• Keď je rezistor umiestnený v sérii so záťažou, generuje pokles napätia úmerný prúdu, ktorý ním preteká
• Toto napätie sa meria pomocou vysokoimpedančných zosilňovacích obvodov alebo analógovo-digitálnych prevodníkov
• Nameraný prúd sa vypočíta pomocou vzorca: I = V ÷ R, kde odpor zostáva konštantný
• Typické hodnoty odporu sa pohybujú od mikroohmov až po desiatky miliohmov, aby sa minimalizovali straty energie

Kritické parametre výkonu

Výber vhodného Aktuálny skratový odpor vyžaduje starostlivé vyhodnotenie niekoľkých kľúčových špecifikácií:

• Hodnota odporu: Typicky sa pohybuje od 0,1 mΩ do 100 mΩ, zvolené na základe maximálneho prúdu a prijateľného poklesu napätia
• Výkon: Určuje kapacitu rozptylu tepla, vypočítanú pomocou P = I² × R s 25-50% bezpečnostnou rezervou
• Teplotný koeficient (TCR): Meria stabilitu odporu naprieč teplotnými zmenami, pričom prémiové bočníky ponúkajú ±10 ppm/°C alebo menej
• tolerancia: Označuje úroveň presnosti v rozsahu od ± 0,01 % pre laboratórnu kvalitu do ± 1 – 5 % pre všeobecné aplikácie
• Pokles napätia: Štandardné hodnoty zahŕňajú 50 mV, 75 mV alebo 100 mV pri menovitom prúde pre kompatibilitu s meracími prístrojmi

Typy prúdových skratových rezistorov

Presný prúdový skrat vs. štandardné skraty

Presný prúdový skrat rezistory predstavujú najvyššiu úroveň súčasnej technológie snímania, navrhnutú pre aplikácie vyžadujúce výnimočnú presnosť a stabilitu. Tieto špecializované komponenty minimalizujú chyby merania prostredníctvom pokročilého výberu materiálov a výrobných procesov.

Medzi kľúčové diferenciátory presných prúdových bočníkov patria:

• Mimoriadne nízke hodnoty TCR (často pod ±10 ppm/°C) zaisťujú minimálny posun pri prevádzkových teplotách
• Špecifikácie prísnej tolerancie (±0,01% až ±0,1%) pre vynikajúcu opakovateľnosť merania
• Štvorsvorkové Kelvinove spojenia, ktoré eliminujú chyby odporu elektródy
• Dlhodobá stabilita s minimálnymi účinkami starnutia počas dlhších prevádzkových období
• Vynikajúci výkon v kalibračných laboratóriách, testovacích zariadeniach a kritických monitorovacích systémoch

Konfigurácie jednosmerného prúdového skratového odporu

Odpory jednosmerného prúdu sú špeciálne optimalizované pre aplikácie s jednosmerným prúdom a obsahujú konštrukčné metódy, ktoré riešia jedinečné výzvy jednosmerného merania:

• Konštrukcia zo zliatiny manganínu alebo Constantan poskytuje takmer nulové tepelné EMF
• Dizajn namontovaný na paneli s robustnými svorkami pre priemyselné prostredie
• Štandardizovaný výstup 75 mV pri menovitom prúde pre bezproblémovú integráciu s analógovými meračmi
• Vysoká kapacita preťaženia (zvyčajne 120 % menovitého prúdu počas 2 hodín)
• Prevádzková teplota sa pohybuje od -40°C do 60°C pre náročné priemyselné podmienky.

Elektrické bočníky stavebnou technológiou

Elektrické skraty sú vyrábané rôznymi technológiami, z ktorých každá ponúka odlišné výhody:

• Kovové fólie: Poskytujte výnimočnú presnosť s TCR už od ±5 ppm/°C, ideálne pre vysokofrekvenčné a presné aplikácie

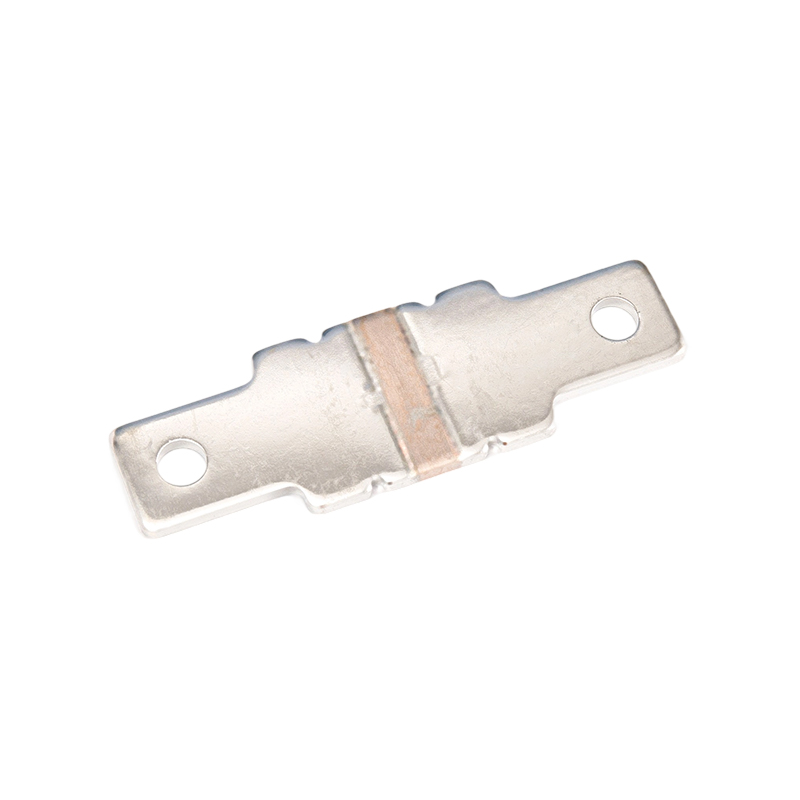

• Kovové lišty/dosky: Ponúka vynikajúcu manipuláciu s výkonom a schopnosť nárazového prúdu pre automobilové a priemyselné pohony
• Drôtové skraty: Poskytujte vynikajúcu stabilitu a vysokú kapacitu výkonu, aj keď s vyššou indukčnosťou obmedzujúcou výkon striedavého prúdu
• Zlomy hrubého filmu: Nákladovo efektívne riešenie pre veľkoobjemové aplikácie so strednými požiadavkami na presnosť

Aplikácie v rôznych odvetviach

Automobilové a elektrické systémy vozidiel

Automobilový sektor predstavuje jeden z najrýchlejšie rastúcich trhov Aktuálny skratový odpors , poháňaný elektrifikáciou vozidla a pokročilými elektronickými systémami. Medzi kritické aplikácie patria:

• Systémy správy batérií (BMS) monitorujú nabíjacie/vybíjacie prúdy pre odhad stavu nabitia
• Palubné nabíjačky (OBC) poskytujú spätnú väzbu pre riadenie prúdu a ochranu proti preťaženiu
• Riadenie trakčného motora umožňujúce presnú reguláciu krútiaceho momentu a rýchlosti
• DC-DC meniče zabezpečujú efektívnu distribúciu energie medzi subsystémami vozidla
• Vysokonapäťové distribučné jednotky vyžadujúce kvalifikované komponenty AEC-Q200

Priemyselná výkonová elektronika

Pákový efekt priemyselných aplikácií Presný prúdový skrats pre:

• Systémy motorového pohonu vyžadujúce prúdovú spätnú väzbu v reálnom čase pre vektorové riadenie
• Monitorovanie napájania, zabezpečenie regulácie záťaže a detekcie porúch
• Servopohony vyžadujúce vysoko presné snímanie prúdu pre riadenie polohy
• Systémy merania spotreby energie vyžadujú presné meranie spotreby
• Invertory obnoviteľnej energie sledujú tok prúdu v solárnych a veterných systémoch

Spotrebná elektronika a telekomunikácie

Kompaktný Aktuálny skratový odpors povoliť pokročilé funkcie v:

• Správa batérie smartfónu zaisťuje bezpečné nabíjacie cykly
• Napájacie adaptéry pre laptop monitorujúce výstupný prúd
• Základňové stanice 5G spravujúce distribúciu energie cez RF zosilňovače
• Zariadenie dátového centra sleduje spotrebu energie na úrovni servera
• Nositeľné zariadenia optimalizujúce životnosť batérie prostredníctvom presného monitorovania prúdu

Úvahy o dizajne a osvedčené postupy

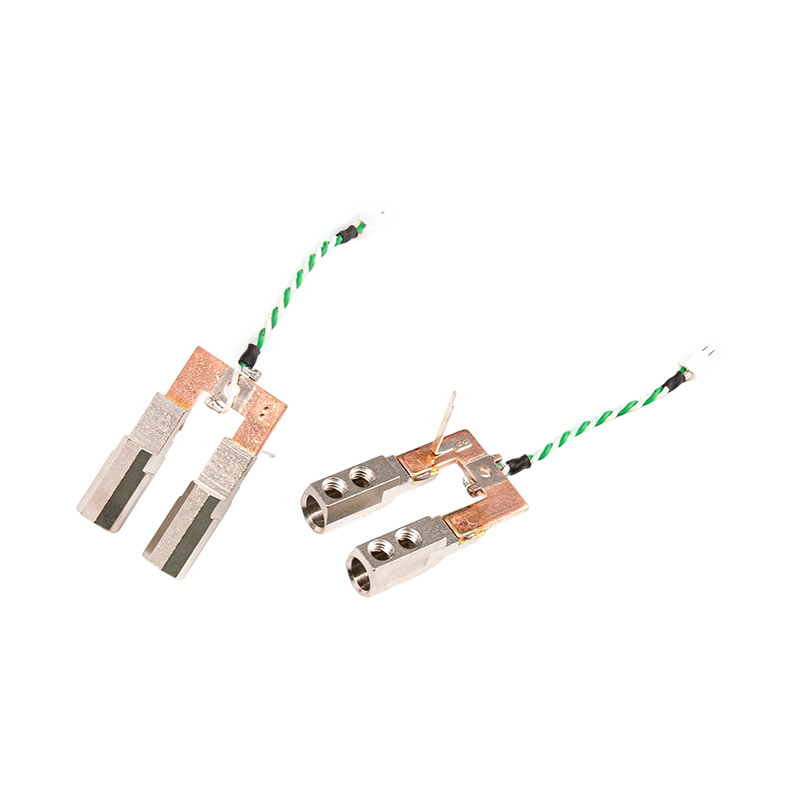

Implementácia Kelvinovho spojenia

Pre dosiahnutie maximálnej presnosti s nízkym odporom Aktuálny skratový odpors , implementácia správnych Kelvinových (4-vodičových) pripojení je nevyhnutná. Táto technika oddeľuje prúdové cesty od dráh snímania napätia, čím sa eliminujú chyby spôsobené olovom a prechodovým odporom.

Pokyny na implementáciu zahŕňajú:

• Smerujte snímacie čiary z vnútorných okrajov rezistorových podložiek najbližšie k odporovému prvku
• Udržujte rovnakú dĺžku a rozmery pre snímané stopy, aby ste zabezpečili vyvážené meranie
• Umiestnite zosilňovače snímania prúdu čo najbližšie k bočníku
• Vyhnite sa priechodom v bočných podložkách, aby ste zabránili vzlínaniu spájky a nerovnomernému odporu
• Použite diferenciálne párové smerovanie pre snímacie linky na odmietnutie šumu v bežnom režime

Stratégie tepelného manažmentu

Stratový výkon v Odpory jednosmerného prúdu vytvára teplo, ktoré môže ovplyvniť presnosť merania. Efektívny tepelný manažment vyžaduje:

• Správne zníženie výkonu – prevádzkové odpory pod maximálnymi hodnotami na predĺženie životnosti
• Primeraná medená plocha na doskách plošných spojov na šírenie tepla
• Zohľadnenie okolitej teploty a prúdenia vzduchu v dizajne krytu
• Výber materiálov s nízkym TCR na minimalizáciu teplotného posunu
• Použitie materiálov tepelného rozhrania pri montáži bočníkov panelového typu

High-Side vs. Low-Side snímanie

Umiestnenie Elektrické skraty v obvodoch ovplyvňuje výkon systému:

Sprievodca výberom pre inžinierov

Výpočet požiadaviek na odpor

Určenie optimálneho Aktuálny skratový odpor hodnota zahŕňa vyváženie viacerých faktorov:

• Cieľový pokles napätia: Typicky 50-100 mV pre kompatibilitu so štandardnými ADC a meračmi
• Maximálny prúd: Vypočítajte R = V ÷ I na určenie požadovaného odporu
• Stratový výkon: Overte, či P = I² × R zostáva v rámci menovitých limitov s bezpečnostnou rezervou
• Pomer signálu k šumu: Pre spoľahlivé meranie zabezpečte, aby pokles napätia prekročil hranicu šumu systému

Kritériá výberu materiálu

Zloženie zliatiny priamo ovplyvňuje Presný prúdový skrat výkon:

• manganín: Uprednostňuje sa pre presné aplikácie s TCR ~±10-50 ppm/°C a vynikajúcou dlhodobou stabilitou
• Constantan: Ponúka dobrú stabilitu s miernym TCR pre všeobecné priemyselné použitie
• Zeranin: Pokročilá zliatina poskytujúca ultranízke TCR pre najvyššie požiadavky na presnosť
• meď: Používa sa vo vysokoprúdových aplikáciách, kde sú náklady primárnym problémom

FAQ

Aký je rozdiel medzi rezistorom súčasného skratu a rezistorom snímania prúdu?

Aj keď sa výrazy často používajú zameniteľne, zvyčajne znamenajú rôzne prípady použitia. Odpory snímania prúdu sú vo všeobecnosti nízkoodporové komponenty integrované do elektronických obvodov na monitorovanie a riadenie, navrhnuté s riadenou frekvenčnou odozvou pre presné aplikácie. Prúdové bočníkové odpory sú často spojené s meraniami vyšších prúdov a možno ich použiť v distribúcii energie, prístrojovom vybavení alebo aplikáciách merania. Obidva sa spoliehajú na rovnaký princíp Ohmovho zákona, ale líšia sa rozsahom, konštrukciou a aplikačným prostredím.

Ako si vyberiem správnu hodnotu odporu pre môj súčasný bočný odpor?

Výber vhodného resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Čo je TCR a prečo je dôležitý pre súčasné bočné odpory?

TCR (Temperature Coefficient of Resistance) meria, o koľko sa odpor mení s teplotou, vyjadrený v ppm/°C (parts per million na stupeň Celzia). Pre bočný rezistor s TCR 100 ppm/°C a počiatočným odporom 100 Ω spôsobí zmena teploty o 50 °C posun odporu o 0,5 Ω. To priamo ovplyvňuje presnosť merania – vyššia TCR znamená väčšiu chybu pri kolísaní teploty. Premium Presný prúdový skrats ponúkajú TCR už od ±10 ppm/°C, čo je nevyhnutné pre automobilový priemysel (-40°C až 125°C) a priemyselné aplikácie, kde sú výrazné teplotné výkyvy.

Čo je Kelvinovo spojenie a kedy ho mám použiť?

Kelvinovo (4-vodičové) pripojenie používa štyri svorky: dve na prenos prúdu a dve vyhradené svorky na meranie napätia. Tým sa eliminujú chyby z vedenia a prechodového odporu, ktoré môžu spôsobiť 10-15% chyby merania v 2-vodičových konfiguráciách pri meraní bočníkov v miliohmovom rozsahu. Pre všetkých použite Kelvinove spojenia Presný prúdový skrat aplikácie, najmä ak sú hodnoty odporu nižšie ako 10 mΩ alebo keď sa vyžaduje presnosť lepšia ako 0,5 %. Implementácia zahŕňa smerovanie snímacích vedení zvnútra rezistorových podložiek a udržiavanie rovnakých dĺžok stopy.

Aké sú súčasné bočníkové odpory v porovnaní so snímačmi s Hallovým efektom na meranie prúdu?

Aktuálny skratový odpors ponúkajú vyššiu presnosť (najmä pri DC/nízkej frekvencii), nižšie náklady a širšiu frekvenčnú odozvu, ale generujú teplo (straty I²R) a neposkytujú žiadnu galvanickú izoláciu. Senzory s Hallovým efektom poskytujú prirodzenú izoláciu a zanedbateľné straty energie, ale majú strednú presnosť ovplyvnenú vonkajšími magnetickými poľami a vyššími nákladmi. Pre jednosmerné aplikácie vyžadujúce vysokú presnosť, ako sú systémy správy batérií, sa zvyčajne uprednostňujú bočné odpory. Hallove senzory sa uprednostňujú, keď je kritická izolácia alebo vo vysokoprúdových aplikáciách, kde je problémom rozptyl tepla.

Aké sú štandardné poklesy napätia pre DC t bočníkové odpory?

Priemyselný štandard Odpory jednosmerného prúdu typicky produkujú 75 mV pri menovitom prúde, hoci bežné sú aj varianty 50 mV a 100 mV. Táto štandardizácia zabezpečuje kompatibilitu s analógovými panelovými meračmi a meracími prístrojmi navrhnutými pre tieto špecifické rozsahy napätia. Napríklad 100A/75mV bočník má odpor 0,00075Ω, zatiaľ čo bočník 50A/75mV má 0,0015Ω. Pri výbere bočníkov pre existujúce zariadenia overte požiadavku na napätie merača v plnom rozsahu, aby ste zabezpečili správne škálovanie a presnosť.

Môžu byť prúdové odpory použité v AC aplikáciách?

áno, Aktuálny skratový odpors pracovať pre AC meranie, ale úvahy sa líšia od DC aplikácií. Drôtové bočníky vykazujú indukčnosť, ktorá môže spôsobiť fázové posuny a chyby merania pri vyšších frekvenciách. Kovová fólia alebo bočné plechy ponúkajú nižšiu indukčnosť a lepší výkon striedavého prúdu. Pre čisto AC aplikácie sú často preferované prúdové transformátory (CT), pretože poskytujú izoláciu a zvládajú vysoké prúdy bez tvorby tepla. Avšak pre požiadavky na striedavý prúd alebo široký frekvenčný rozsah s jednosmerným predpätím zostávajú bočné odpory účinné, ak sú správne špecifikované pre frekvenčnú odozvu.

Čo spôsobuje chyby merania súčasného bočného rezistora a ako ich môžem minimalizovať?

Primárne zdroje chýb zahŕňajú: tepelný drift (minimalizovaný výberom materiálov s nízkym TCR), odpor vedenia (eliminovaný prostredníctvom Kelvinových spojení), termoelektrické napätie (znížené konzistentným používaním materiálu a teplotnými gradientmi), problémy s rozložením PCB (riešené správnym smerovaním stopy a umiestnením zosilňovača) a samozahrievanie (riadené tepelným návrhom a znížením výkonu). Medzi ďalšie faktory patrí kvalita spájkovania, kontaktný odpor na svorkách a elektromagnetické rušenie. Dodržiavanie pokynov výrobcu na usporiadanie a implementácia správneho tepelného manažmentu môže znížiť celkovú chybu pod 0,1% v presných aplikáciách.

Aké certifikácie by som mal hľadať v automobilových prúdových bočných odporoch?

Pre automobilové aplikácie hľadajte Aktuálny skratový odpors s kvalifikáciou AEC-Q200 – globálny štandard pre testovanie pasívnych komponentov v automobilovom prostredí. Ďalšie dôležité certifikácie zahŕňajú ISO9001 (manažment kvality), ISO14001 (environmentálne) a ISO45001 (bezpečnosť a ochrana zdravia pri práci). Pre medzinárodné trhy, uznanie UL, certifikácia TUV a súlad so smernicami EU ROHS/REACH zaisťujú dodržiavanie predpisov. Tieto certifikácie zaručujú, že komponenty dokážu odolať teplotným rozsahom automobilov (-40 °C až 125 °C), vibráciám a požiadavkám na dlhodobú spoľahlivosť.

Ako vypočítam menovitý výkon potrebný pre môj súčasný bočný odpor?

Vypočítajte stratový výkon pomocou P = I² × R, kde I je maximálny trvalý prúd a R je odpor skratu. Použite bezpečnostnú rezervu 25-50% nad vypočítaný výkon. Napríklad pri 20A cez 5mΩ bočník: P = 20² × 0,005 = 2W. Vyberte odpor s menovitým výkonom 3 W alebo vyšším. Zvážte zníženie kriviek – mnohé odpory musia byť znížené pri teplote okolia nad 70 °C. Pri impulzných aplikáciách overte pulznú schopnosť rezistora, pretože špičkový výkon často prekračuje trvalé hodnoty. Špecifické požiadavky na zníženie výkonu si vždy pozrite v údajových listoch výrobcu.
